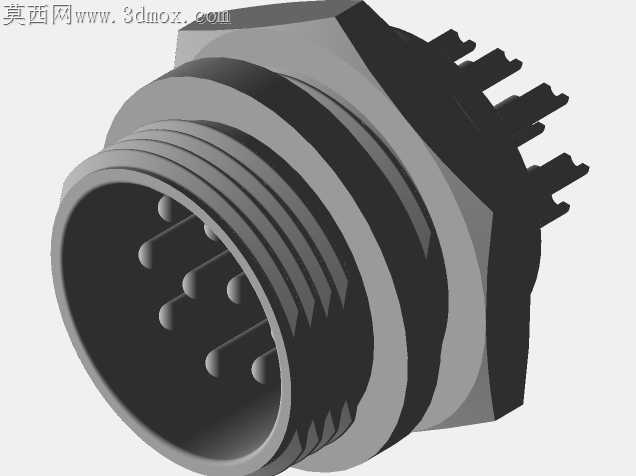

GX-16十芯航空插头插座结构设计

板端安装的GX-16连接器常出现插针歪斜、面板锁附后密封失效的问题，根源在于六角安装法兰与主体塑芯的同轴度公差把控不到位，插针压装后伸出长度不一致，现场接线时极易出现插针弯折、接触不良的隐患。这款十芯GX-16接头的结构设计，针对板端安装场景做了多处适配加工与装配的细节调整。插针根部做了0.3mm的加粗定位段，和塑芯内孔采用H7/p6的过盈配合，压装时定位段完全没入塑芯的定位沉孔，不会出现压装偏斜导致的插针不同心问题，哪怕现场工人插合时没有完全对准，插针也能凭借根部的加强段承受侧向力，不会出现根部断裂的情况。外螺纹段和六角法兰的衔接处做了R0.5的圆角过渡，没有尖锐的加工棱角，车削加工时不会出现应力集中导致的崩边，后续表面氧化处理时药液也不会在棱角处堆积造成镀层不均。六角法兰的厚度控制在2.8mm，适配市面上常规的1.5mm设备面板，搭配橡胶密封圈安装时，法兰背面的环形密封槽深度刚好卡入密封圈1/2的厚度，锁附螺母拧紧后密封圈压缩量控制在30%，既不会因为压缩量过大导致密封圈挤裂失效，也不会因为压缩量不足达不到IP65的防护等级。塑芯尾部的焊杯做了喇叭口导向设计，焊线时导线能轻松滑入焊杯内部，不会出现导线丝散丝搭接到相邻插针造成短路的问题，焊杯内壁做了镀锡处理，焊接时焊锡流动性更好，不会出现虚焊、假焊的情况。插合端的绝缘端面比外螺纹端面缩进0.8mm，插头插合时绝缘部分先接触导向，外螺纹再旋合锁紧，不会出现螺纹错牙刮伤插针绝缘层的问题。插针的排布采用等距圆周分布，相邻插针中心距2.2mm，满足10A额定电流下的电气间隙要求，哪怕在潮湿工况下也不会出现爬电击穿的问题。六角法兰的对边尺寸严格按照国标GX16连接器的尺寸要求加工，和市面上同规格的安装螺母、防护盖完全通用，替换旧件时不需要重新扩孔或者调整面板开孔尺寸，设备维护时能直接替换损坏的旧接头，不需要额外加工适配零件。
