摩托车发动机配气机构凸轮轴结构设计

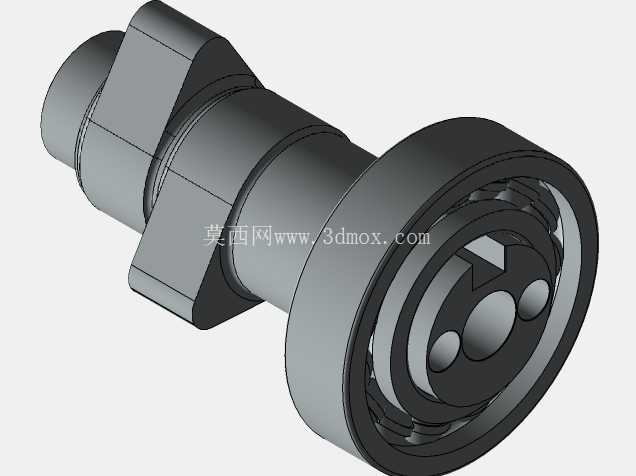

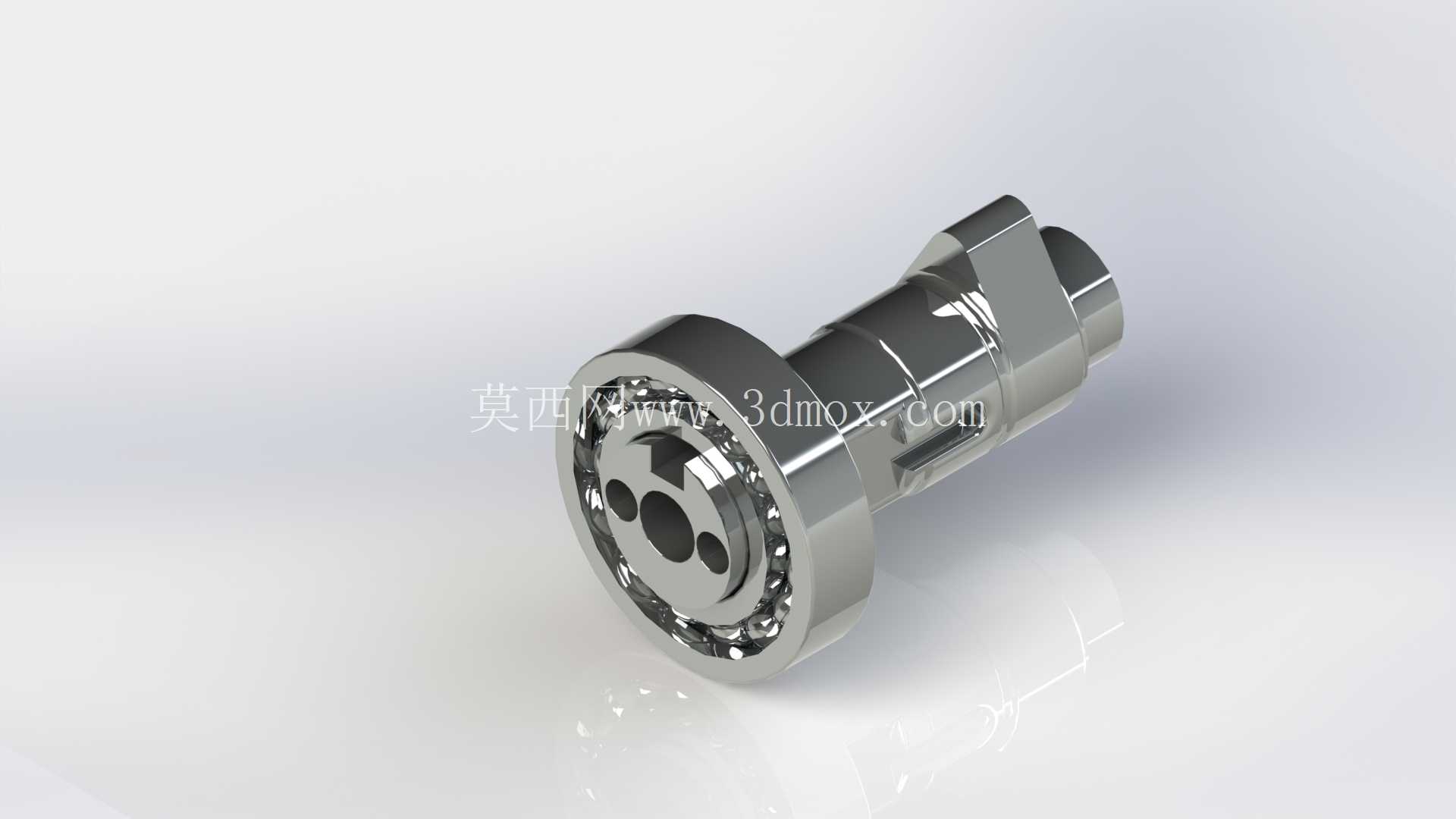

　　在小排量内燃动力单元的配气系统设计中，凸轮轴是决定进排气时序、气门升程曲线的核心执行部件，直接关联动力输出的扭矩区间、燃烧效率与怠速稳定性，尤其在跨骑、踏板类摩托车的单缸动力布局中，凸轮轴的结构合理性直接决定整机的NVH表现与长期运行可靠性。这款适配摩托车动力单元的凸轮轴，采用一体式轴身集成凸轮型线的结构设计，轴端预留与正时从动件配合的定位结构，轴颈位置匹配深沟球轴承的安装公差，可直接压装对应规格的滚动轴承实现回转支撑，相比传统滑动轴瓦支撑结构，滚动摩擦的阻力更低，冷启动阶段的磨损量更小，更适配摩托车高频启停、转速波动范围大的使用场景。

　　从实际安装边界来看，该凸轮轴的轴身直径、凸轮基圆尺寸、轴段长度均严格匹配对应排量单缸发动机的缸头内腔空间，安装时无需额外修改缸头的轴承座孔、正时腔避让尺寸，轴端的定位缺口可与正时链轮的凸台完全契合，装配时能快速确定周向相位，避免正时错齿导致的气门碰活塞故障。设计阶段针对摩托车常用的4000-8000rpm常用转速区间，对凸轮型线做了等加速-等减速过渡优化，气门开启与关闭的缓冲段长度控制在合理范围，既保证高转速区间的进排气充量效率，又避免气门落座时的冲击载荷过大，降低气门弹簧的疲劳失效概率。

　　轴身的润滑油道采用斜孔贯通设计，机油从缸头主油道进入轴颈内部后，可通过径向油孔直接输送到凸轮型面与摇臂接触的位置，即使在摩托车倾斜过弯、油面波动的工况下，也能保证摩擦副的持续润滑，避免凸轮型面出现拉毛、点蚀等早期磨损问题。与轴承配合的轴颈位置做了高频淬火处理，表面硬度达到HRC55-60，硬化层深度控制在1.2-1.8mm，既保证表面的耐磨性能，又保留轴芯部的韧性，承受正时链条传动带来的交变冲击载荷时不会出现轴身断裂问题。凸轮型面的轮廓度公差控制在0.02mm以内，型面粗糙度达到Ra0.8，与摇臂滚子接触时的摩擦阻力更小，长期运行后的型面磨损量可控制在0.05mm以内，保证配气相位不会在使用周期内出现过大偏移。

　　从实际应用场景来看，这款凸轮轴适配日常通勤类小排量摩托车的动力单元，兼顾低转速扭矩输出与高转速动力储备，城市道路频繁启停工况下的动力响应足够灵敏，高速巡航时的配气效率也能满足动力输出需求，结构上没有采用复杂的可变气门正时结构，零部件数量少，后期维护成本低，适合量产机型的大规模装配。建模过程中对所有配合面做了公差带标注，轴承安装位采用k6过渡公差，与轴承内圈的配合紧度合适，既不会出现跑内圈的松动问题，也不会因为过盈量过大导致轴承内圈变形影响回转精度；凸轮轴的轴向定位采用轴肩+卡簧的结构，轴向窜动量控制在0.1-0.2mm，避免热态下轴身伸长导致的卡滞问题。针对摩托车使用中可能出现的润滑油杂质问题，轴颈位置的油孔入口做了倒角处理，可减少杂质进入摩擦副的概率，同时油道内部做了清根处理，避免加工残留的铁屑在运行过程中被机油带出刮伤凸轮型面。整体结构没有冗余的设计特征，轴身的减重孔在保证刚度的前提下尽可能降低回转惯量，减少正时传动系统的驱动负载，降低发动机的机械损耗，对提升燃油经济性有一定帮助。
