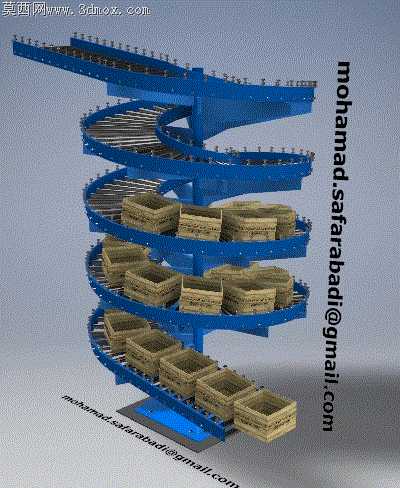

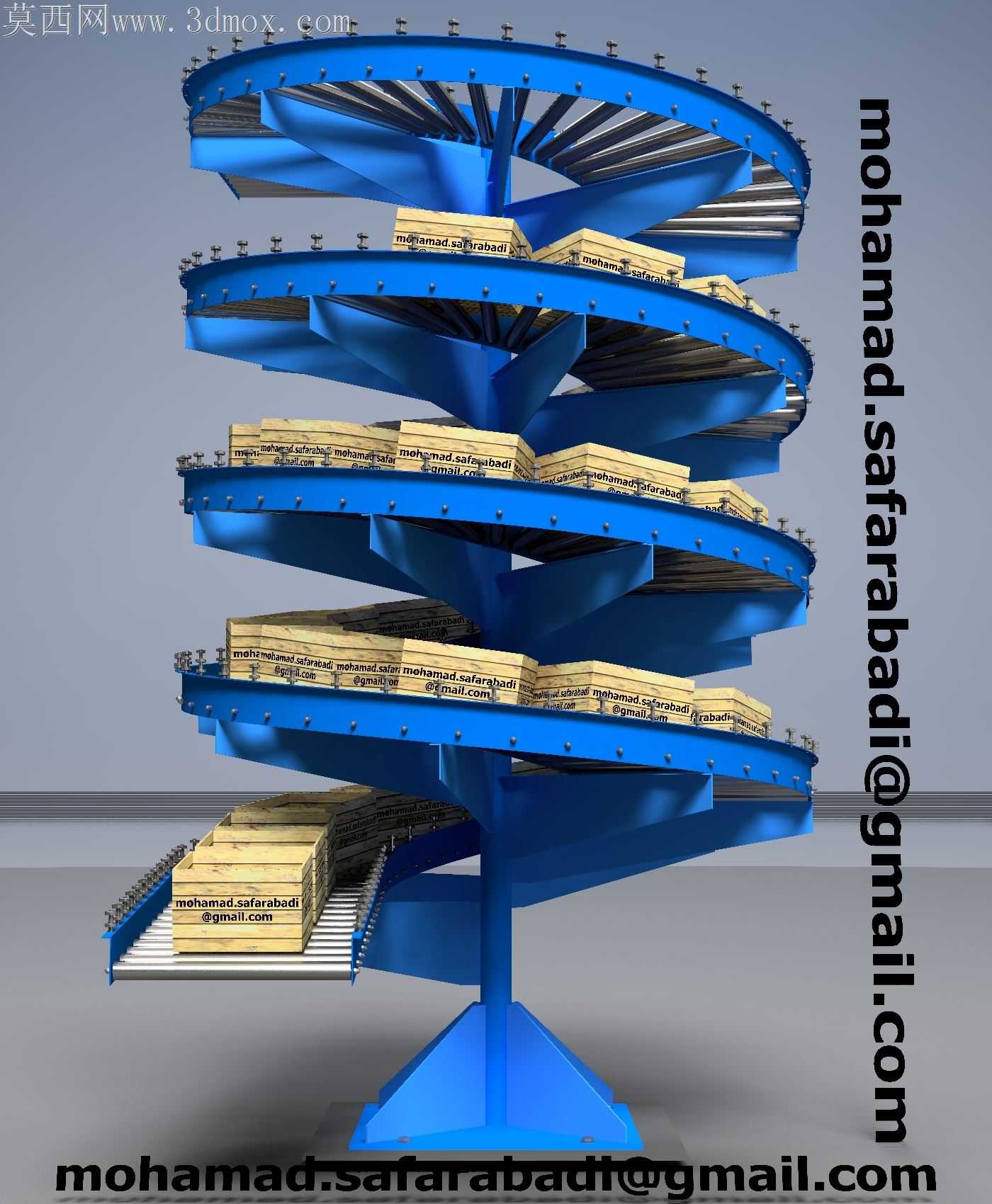

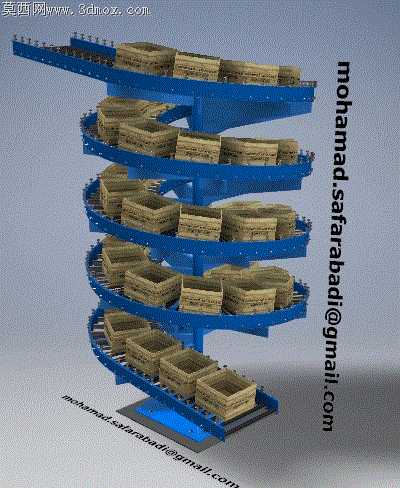

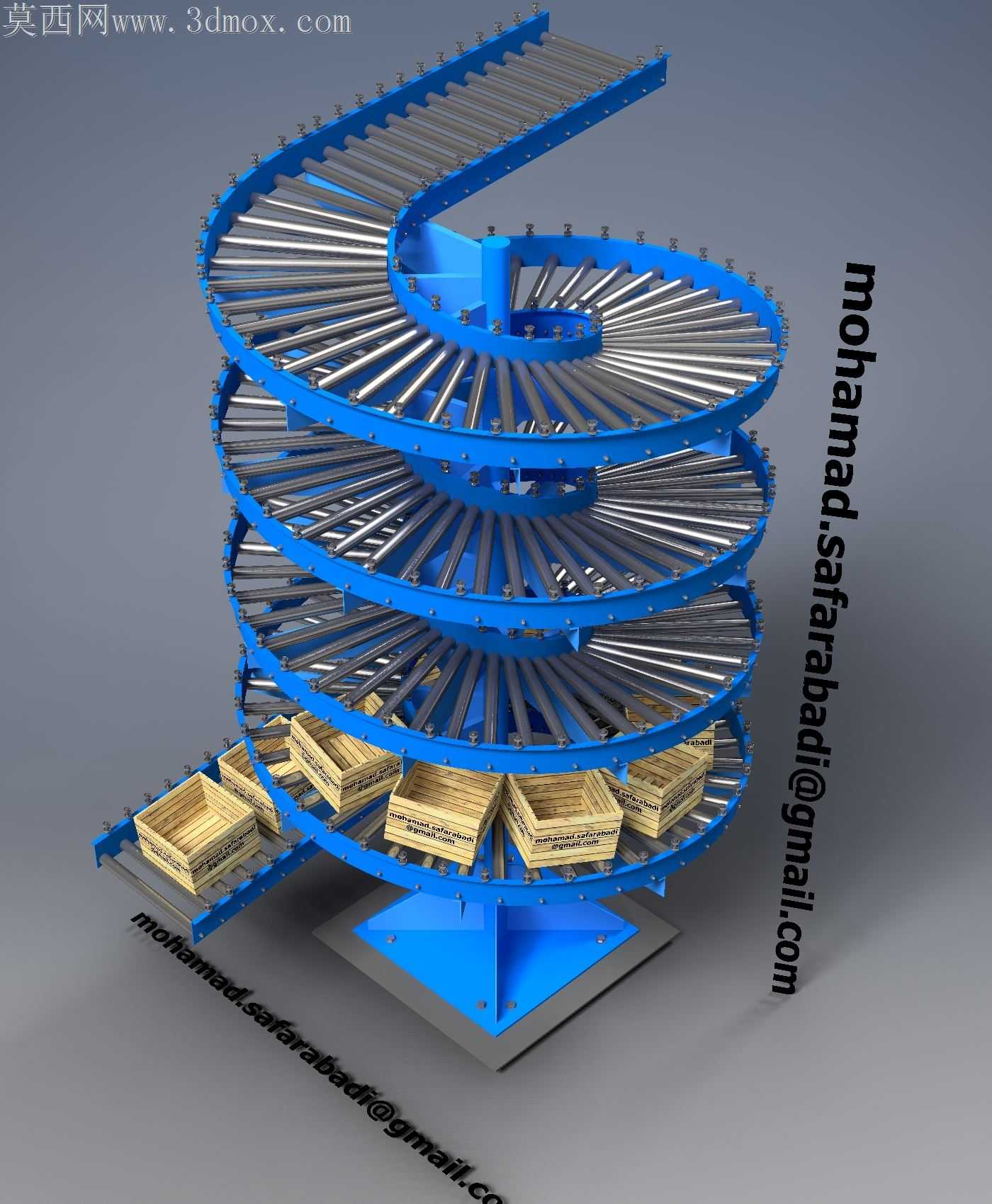

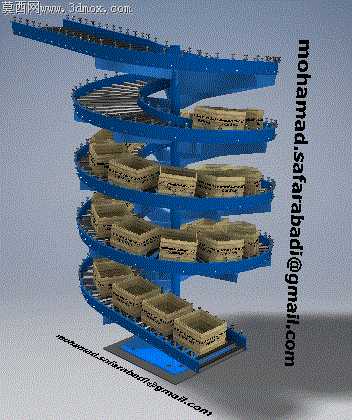

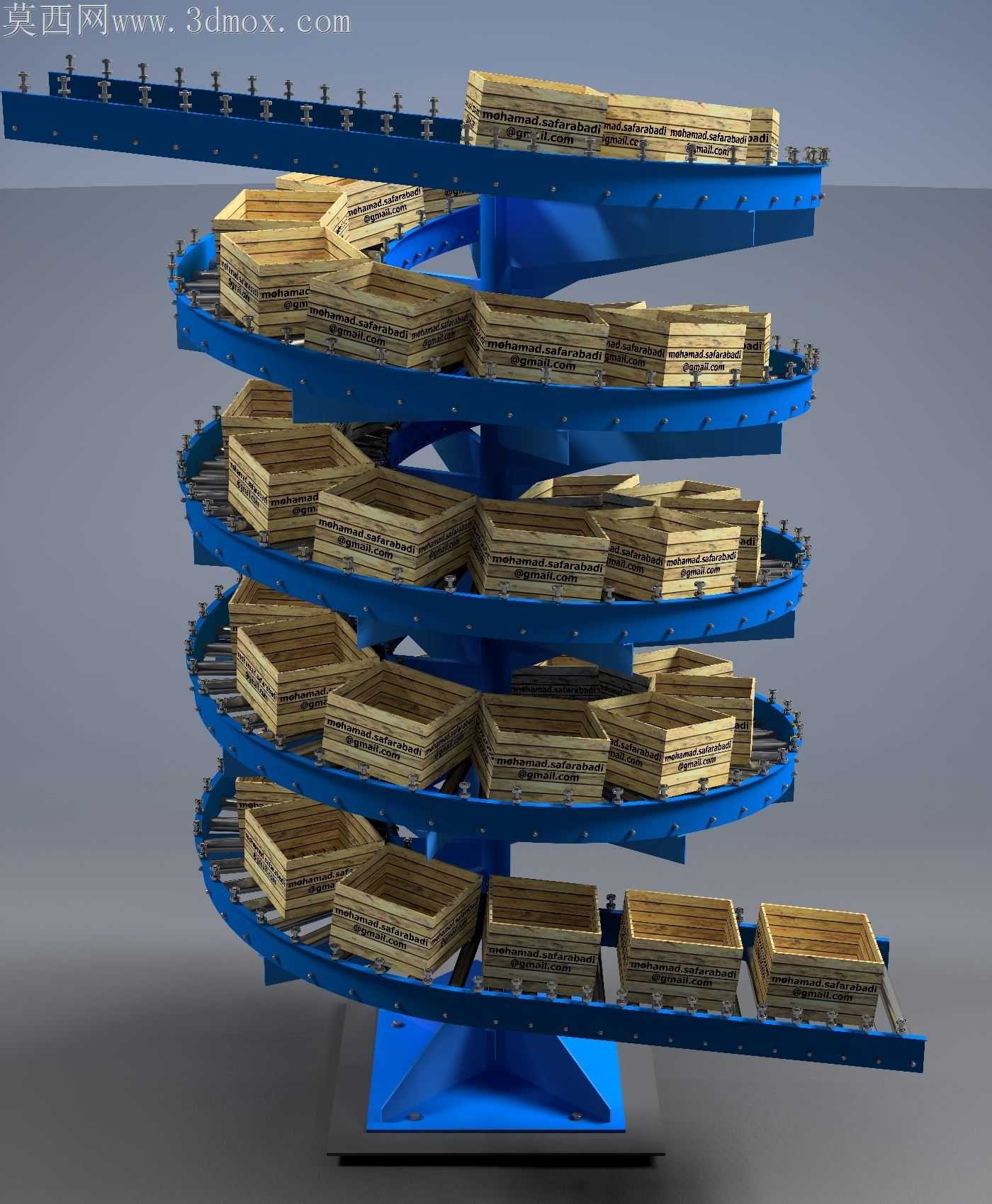

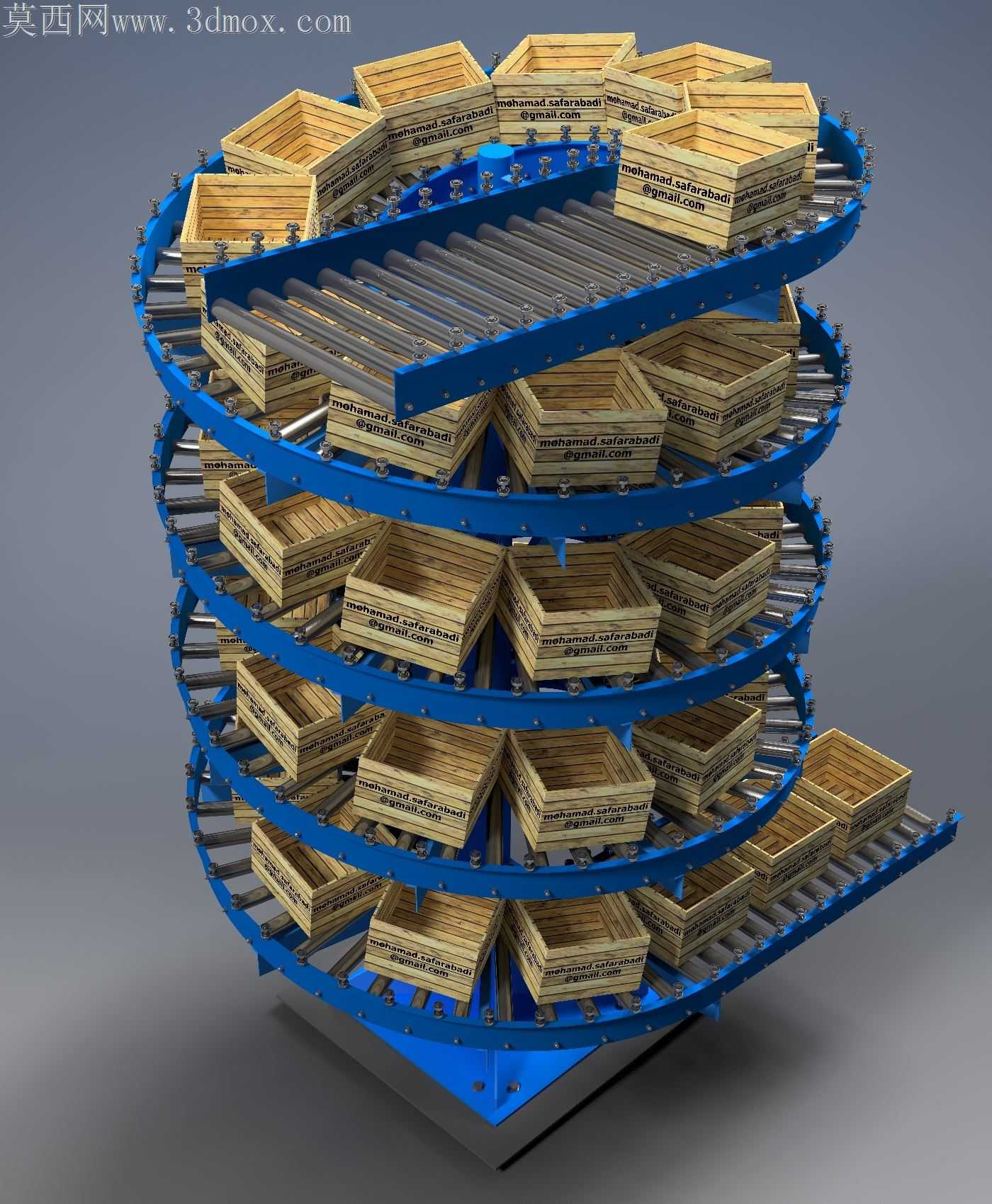

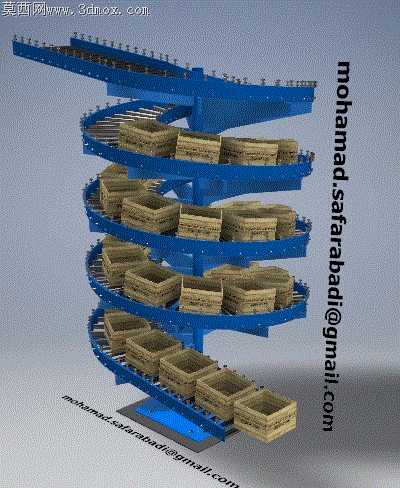

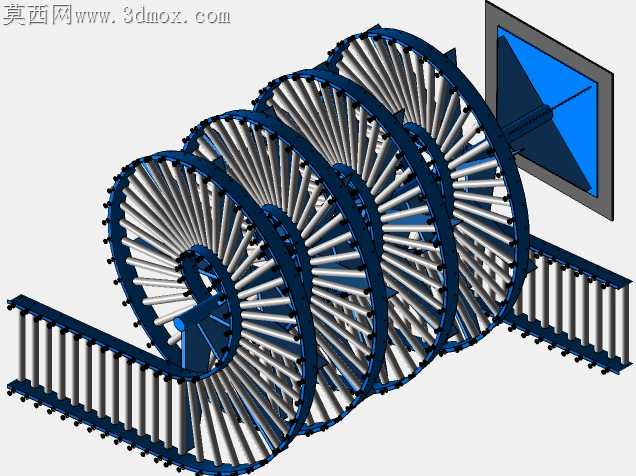

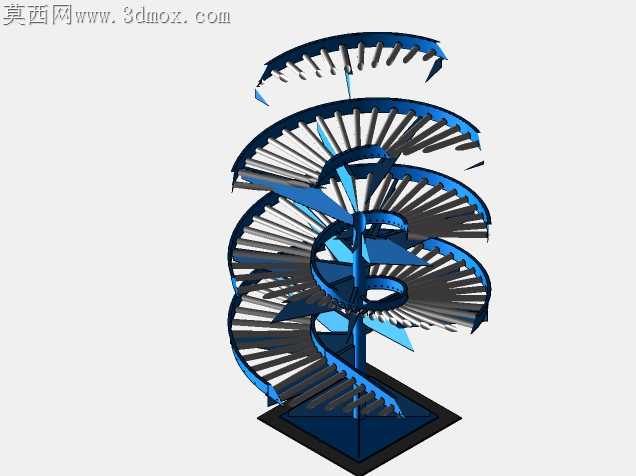

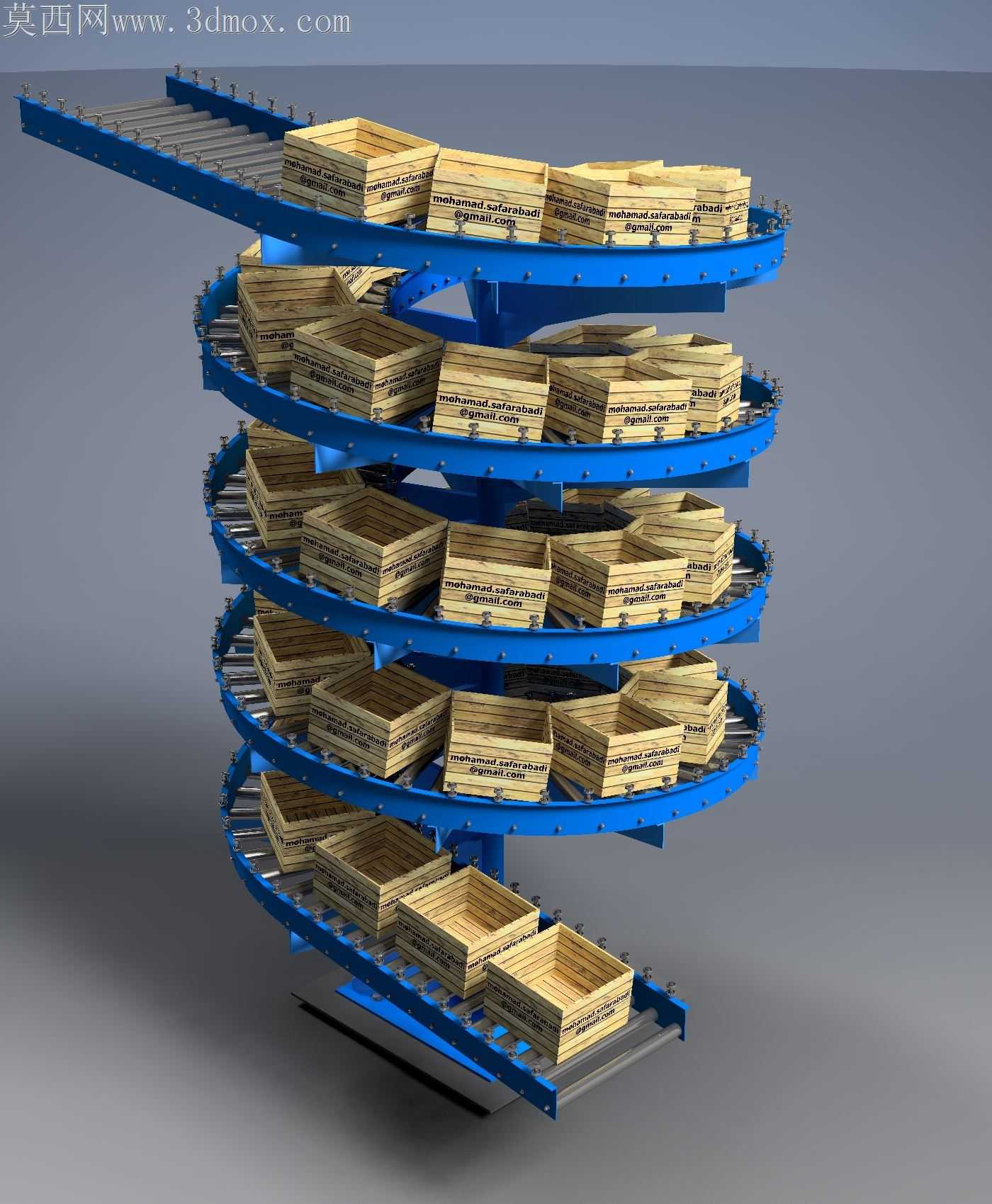

螺旋重力滚筒输送设备结构设计

多层螺旋布局的重力输送设备，最容易被忽略的加工适配痛点，集中在螺旋段滚筒的安装基准偏差上。常规直段输送线的滚筒安装只需要保证两端轴孔同轴度，螺旋段的每一组滚筒都要贴合螺旋升角的倾斜角度，一旦机架焊接时的螺旋导程出现累计误差，相邻滚筒的高度差超过2mm，纸箱类软包装货物经过时就会出现卡滞、侧翻，甚至直接从螺旋侧边滑落。这款设备的机架采用分段式法兰拼接结构，每一段螺旋轨道的法兰拼接面都提前加工了定位销孔，不需要现场配焊找正，车间装配时只需要将定位销敲入对应孔位，就能保证整段螺旋的导程误差控制在0.8mm以内，大幅降低现场安装的调试难度。滚筒表面的包胶厚度也做了针对性调整，螺旋段的包胶厚度比直段入口处厚1.5mm，抵消螺旋倾斜带来的货物侧向滑移力，不需要额外增加侧边导向挡条，减少货物和挡条摩擦产生的包装破损。底部的支撑底座没有采用整块钢板焊接的结构，而是用矩形管拼焊成格栅式结构，既保证了整体支撑强度，又能让车间地面的灰尘、散落的包装碎屑直接从格栅缝隙落下，不会堆积在底座内部造成清洁死角。入口处的直段和螺旋段的衔接位置，特意将最后三根直段滚筒做了1.2度的渐进倾斜，让货物进入螺旋段之前就提前适应倾斜角度，不会因为直段到螺旋段的角度突变产生货物撞击机架的异响。螺旋外侧的防护栏高度也根据输送货物的常规高度做了适配，比货物最高堆叠高度高出120mm，既不会因为护栏过高浪费材料，也能避免货物在螺旋下滑过程中因为离心力甩出轨道。滚筒的轴端采用快拆式卡簧结构，不需要拆卸整段机架就能单独更换磨损的滚筒，日常维护时只需要用卡簧钳取下两端卡簧，就能抽出滚筒轴更换包胶层，单根滚筒的更换时间不超过五分钟。螺旋轨道的内侧支撑板做了折弯翻边处理，翻边高度刚好贴合滚筒轴的下端面，既可以作为滚筒安装的辅助定位基准，又能增强螺旋轨道的整体抗扭强度，满载货物运行时轨道的侧向形变量不超过0.3mm，不会因为长期负载出现螺旋轨道变形下垂的问题。
