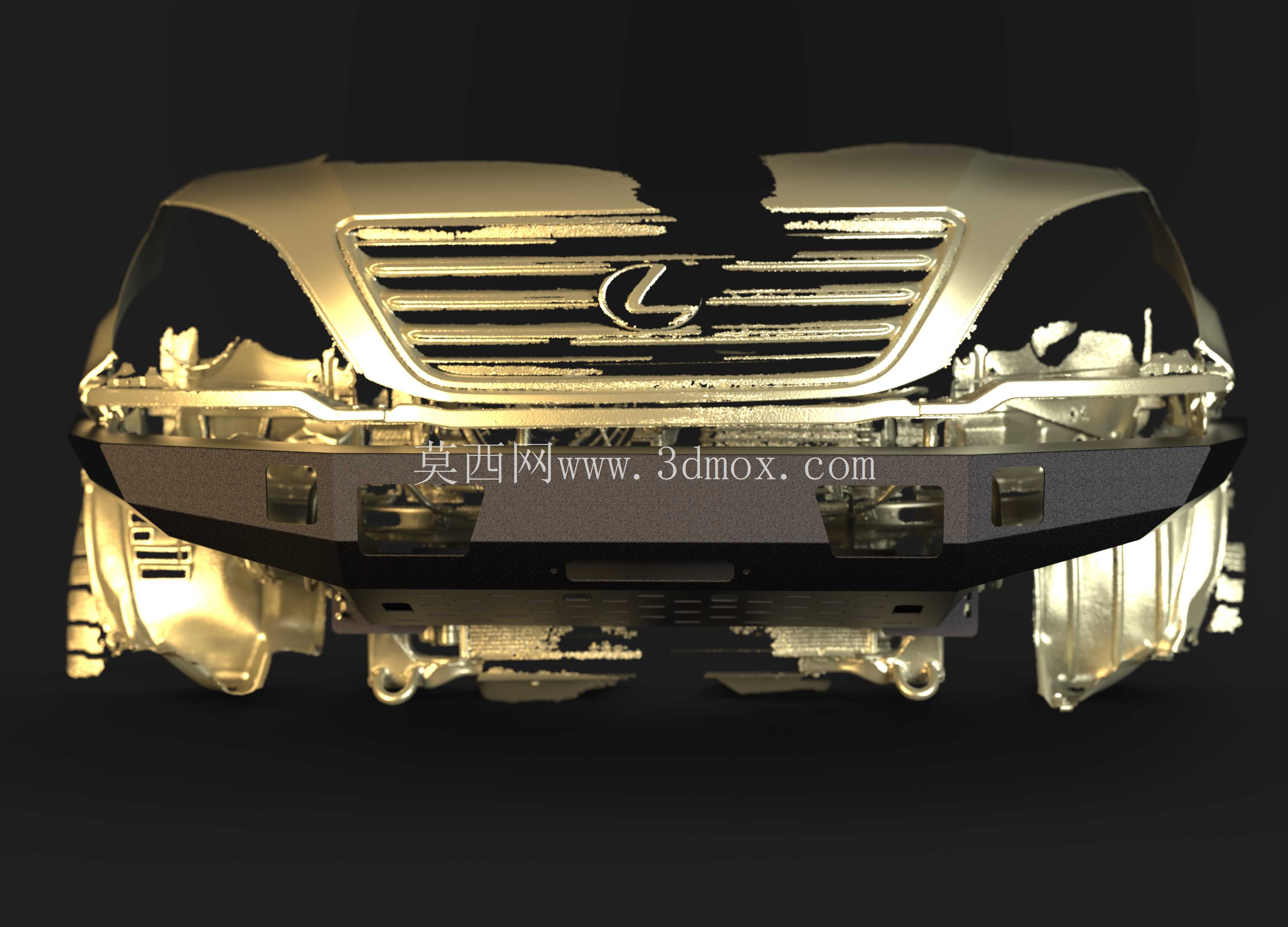

雷克萨斯 GX470 前保险杠

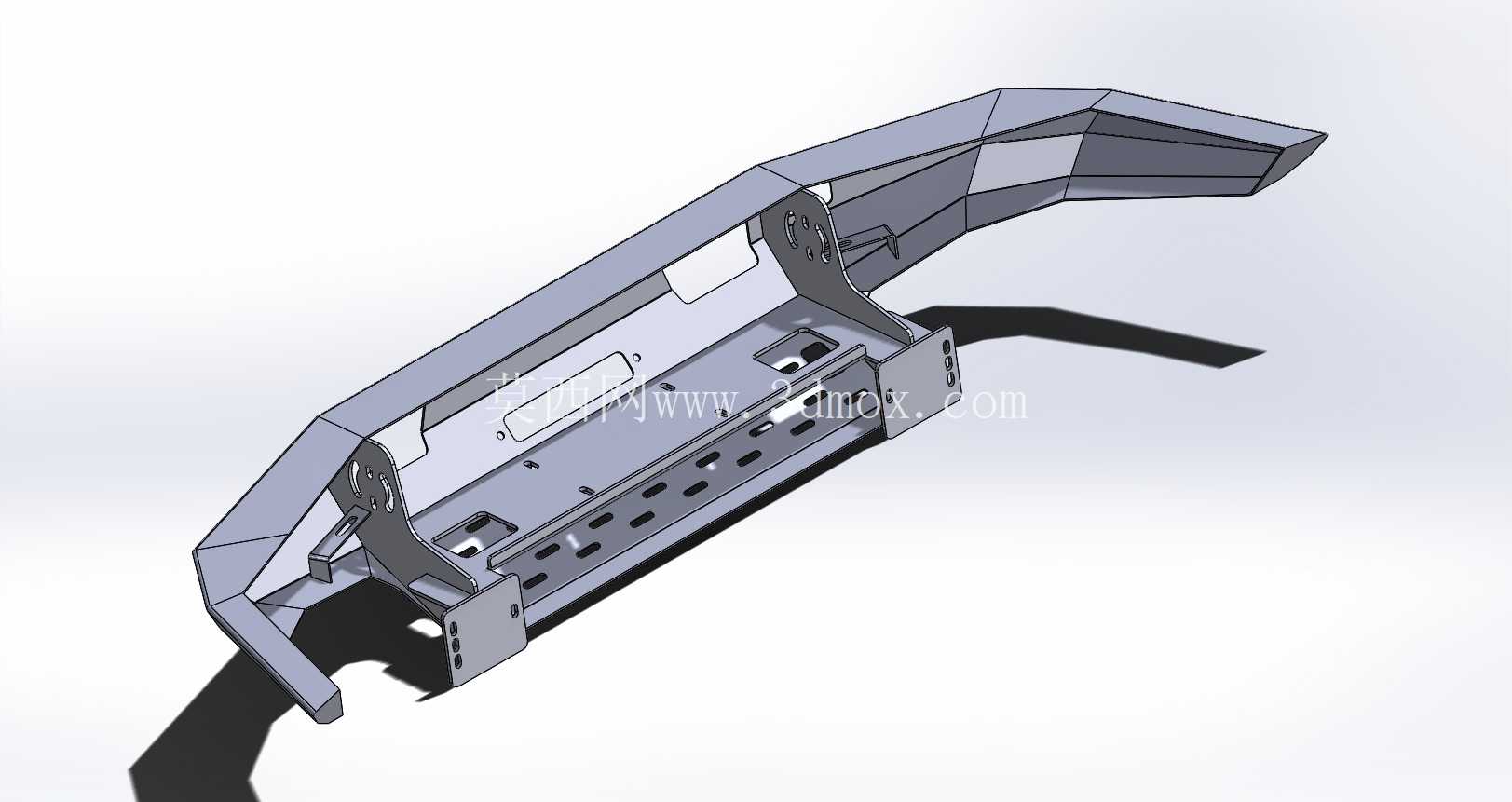

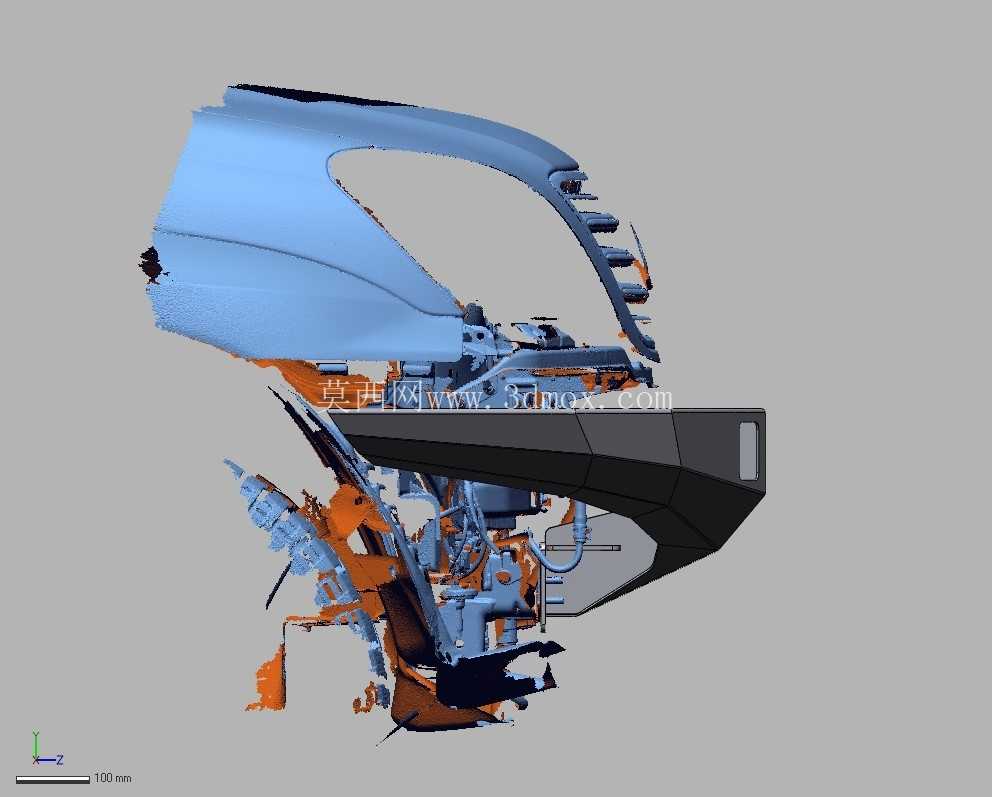

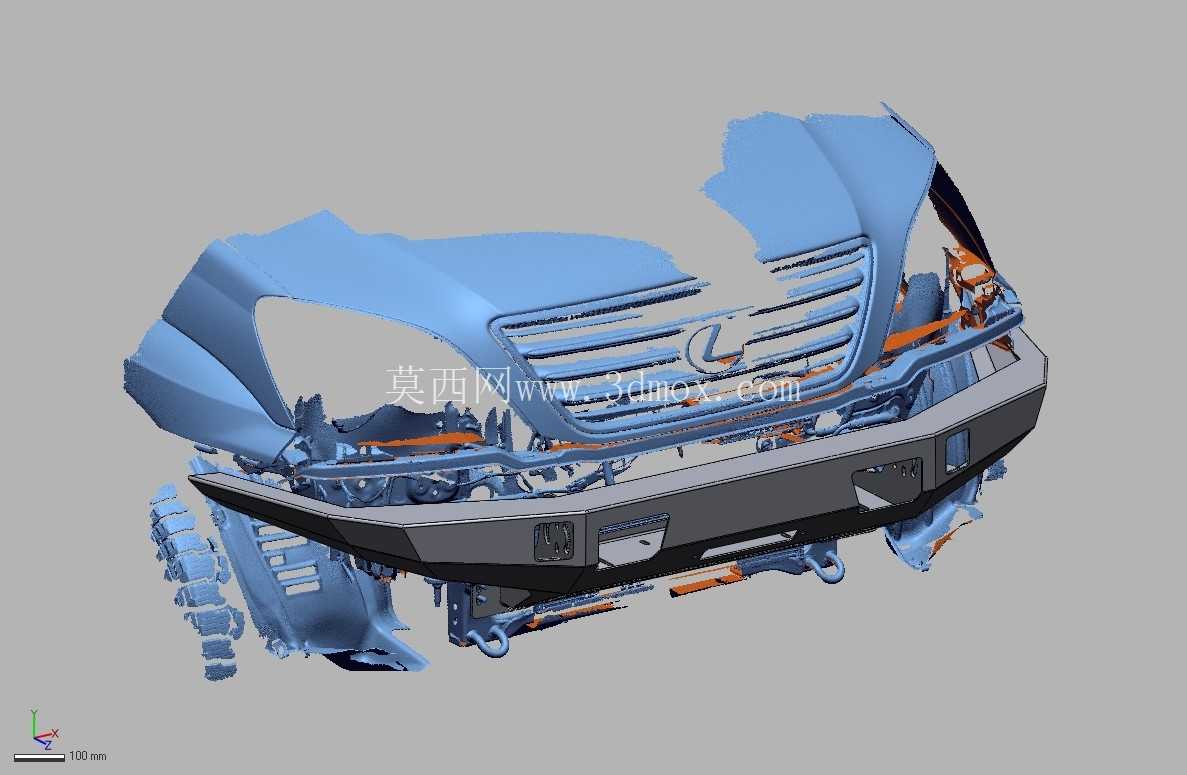

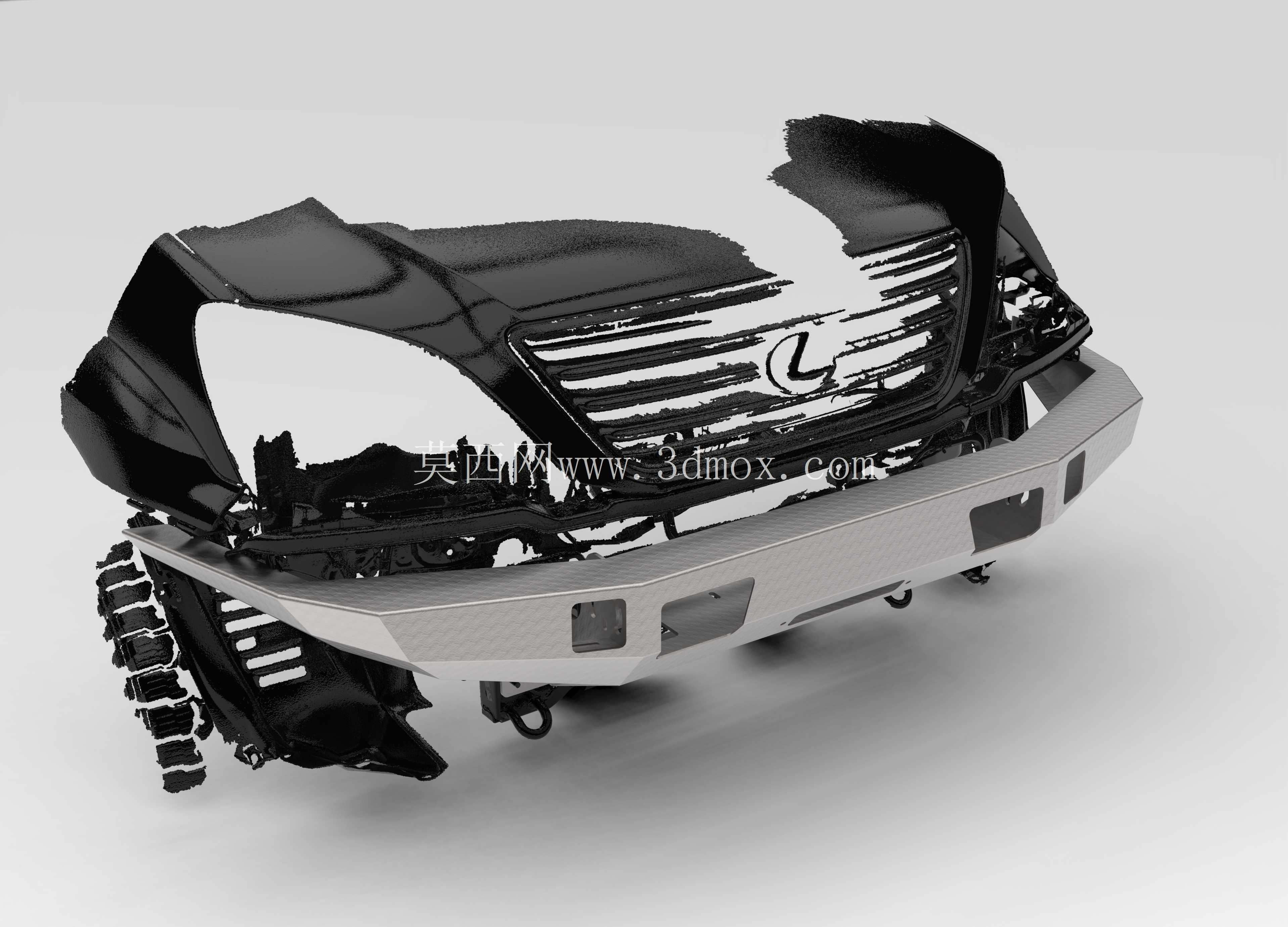

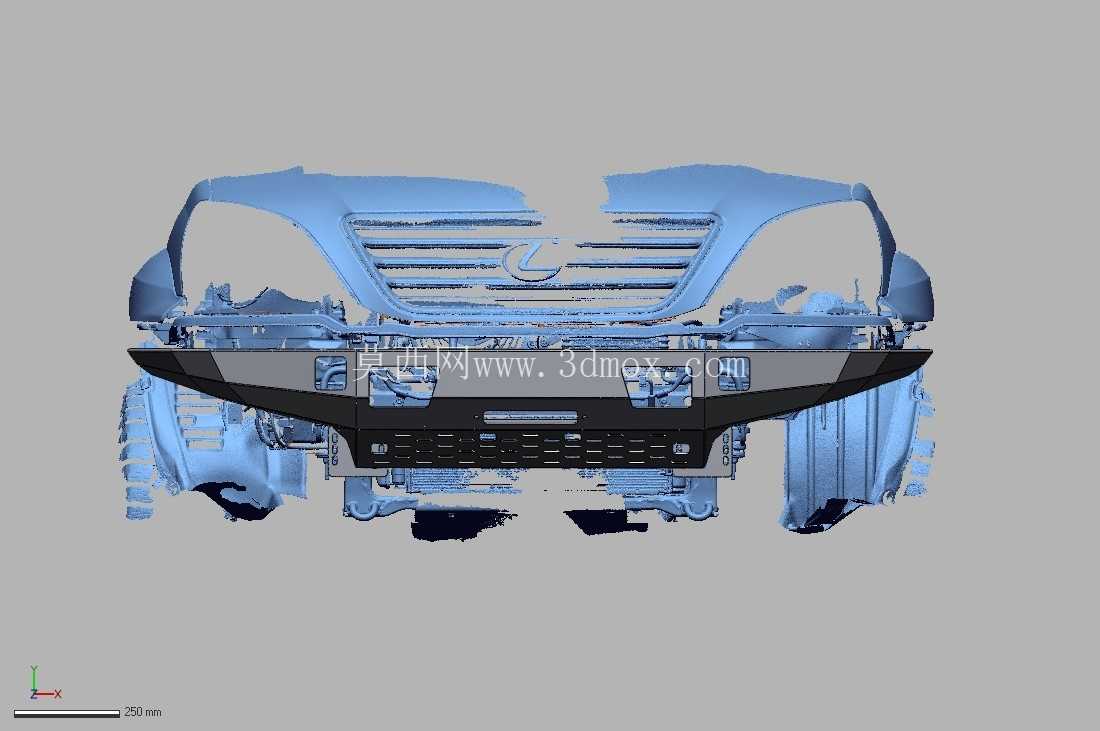

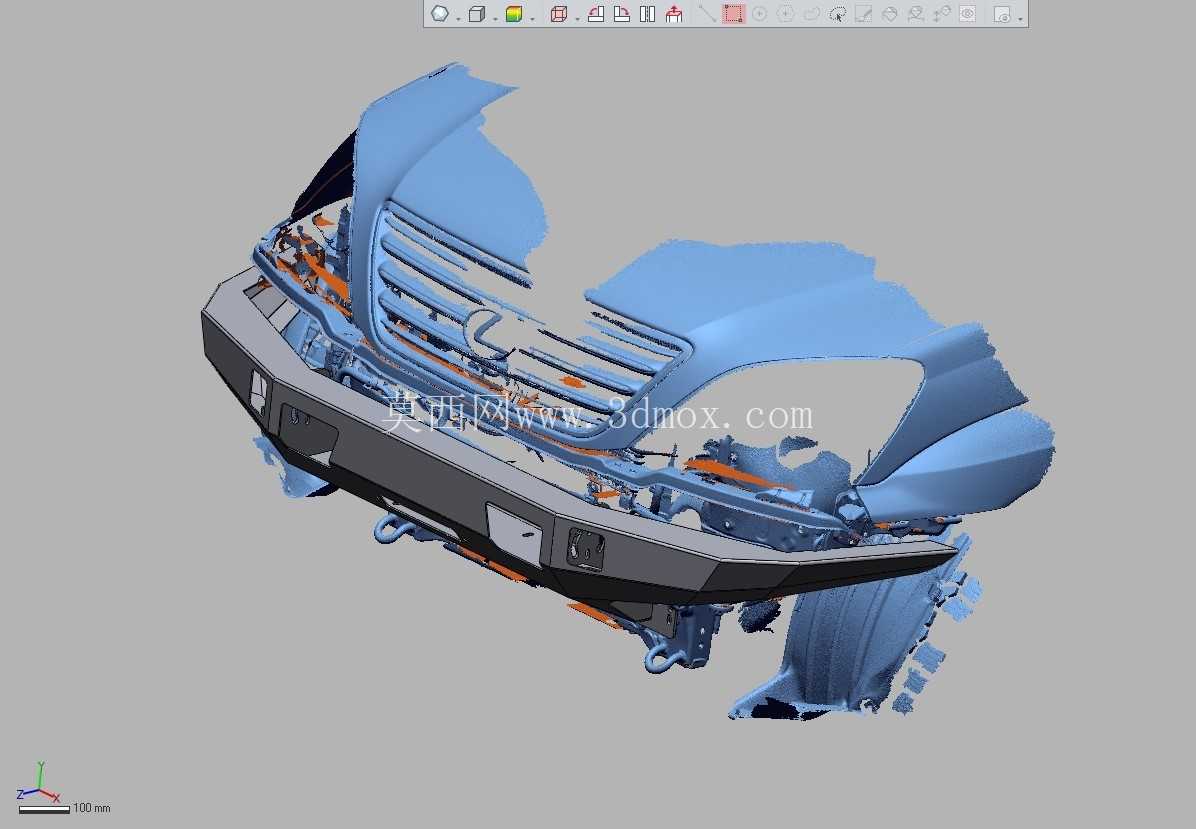

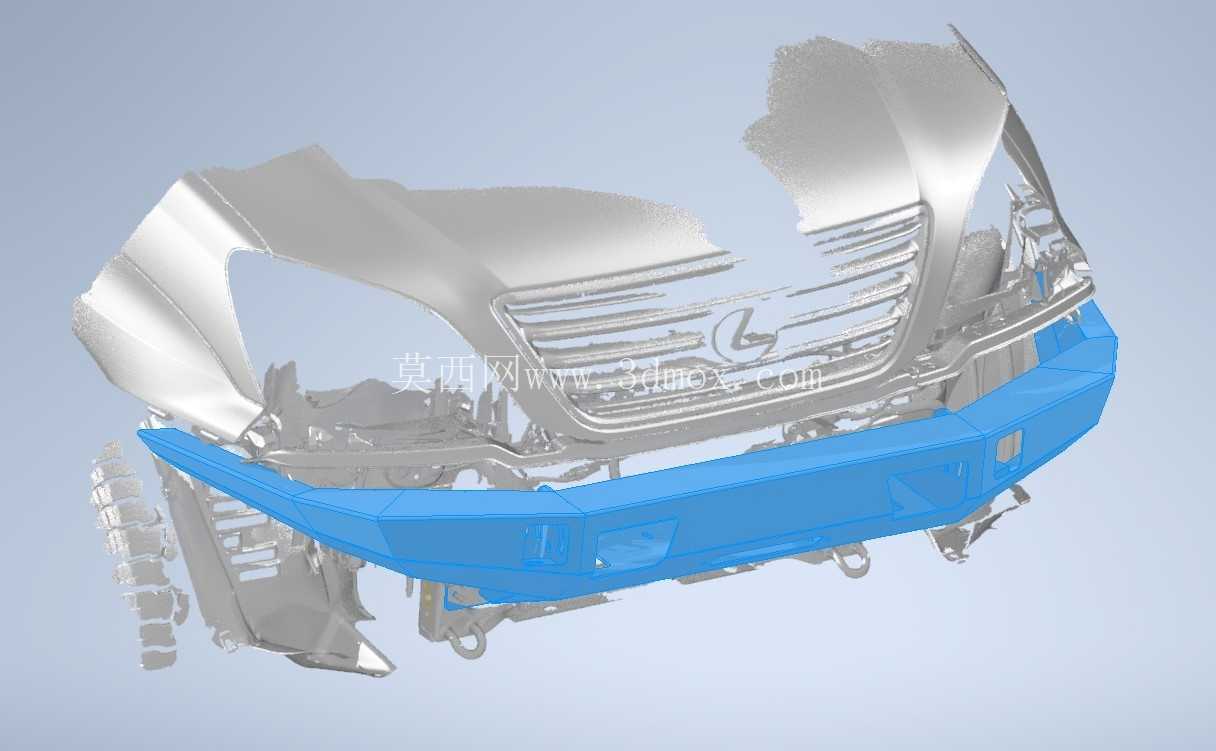

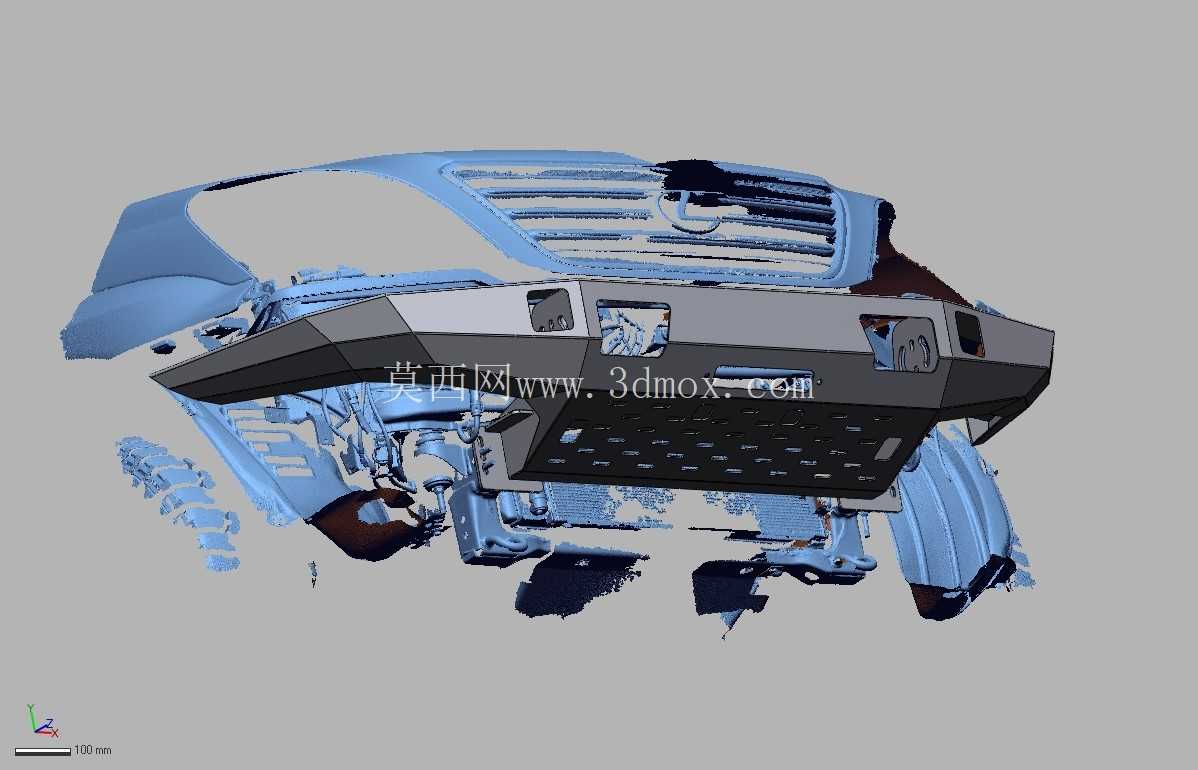

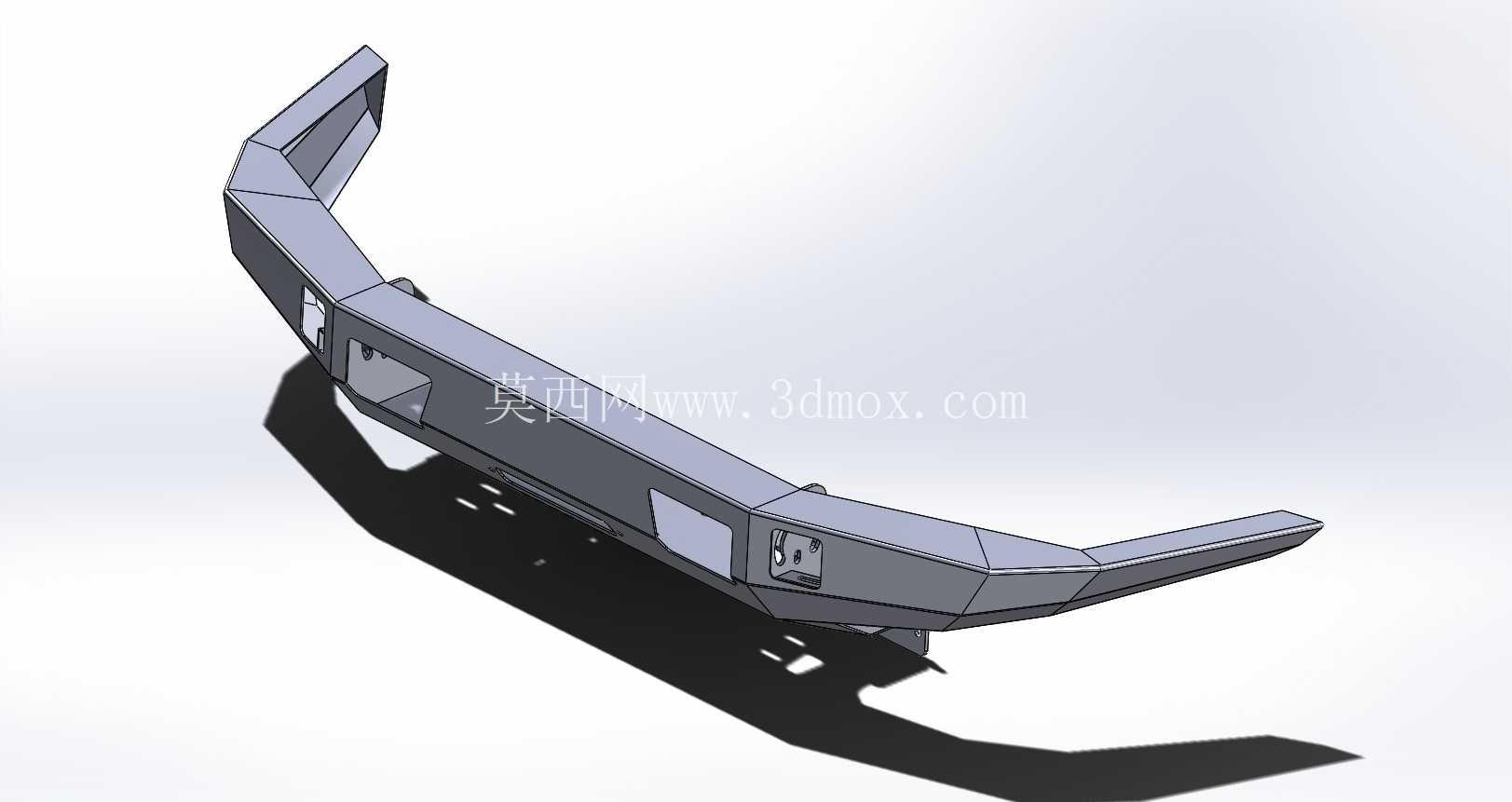

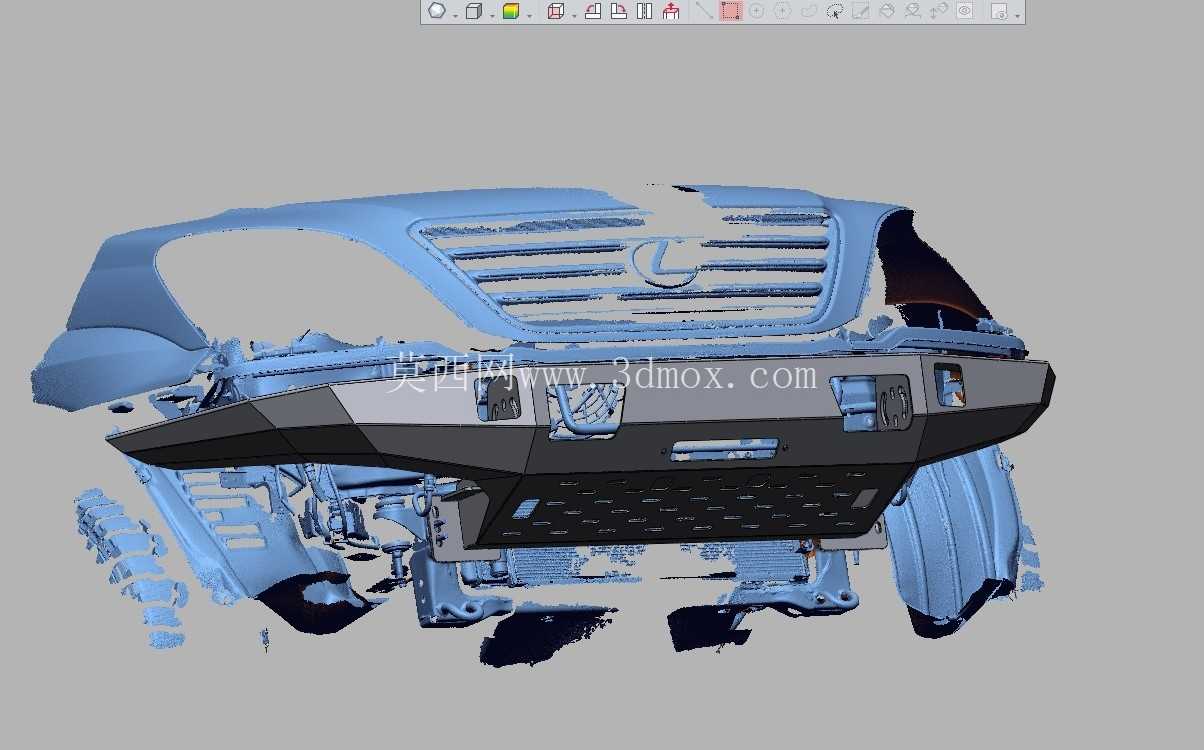

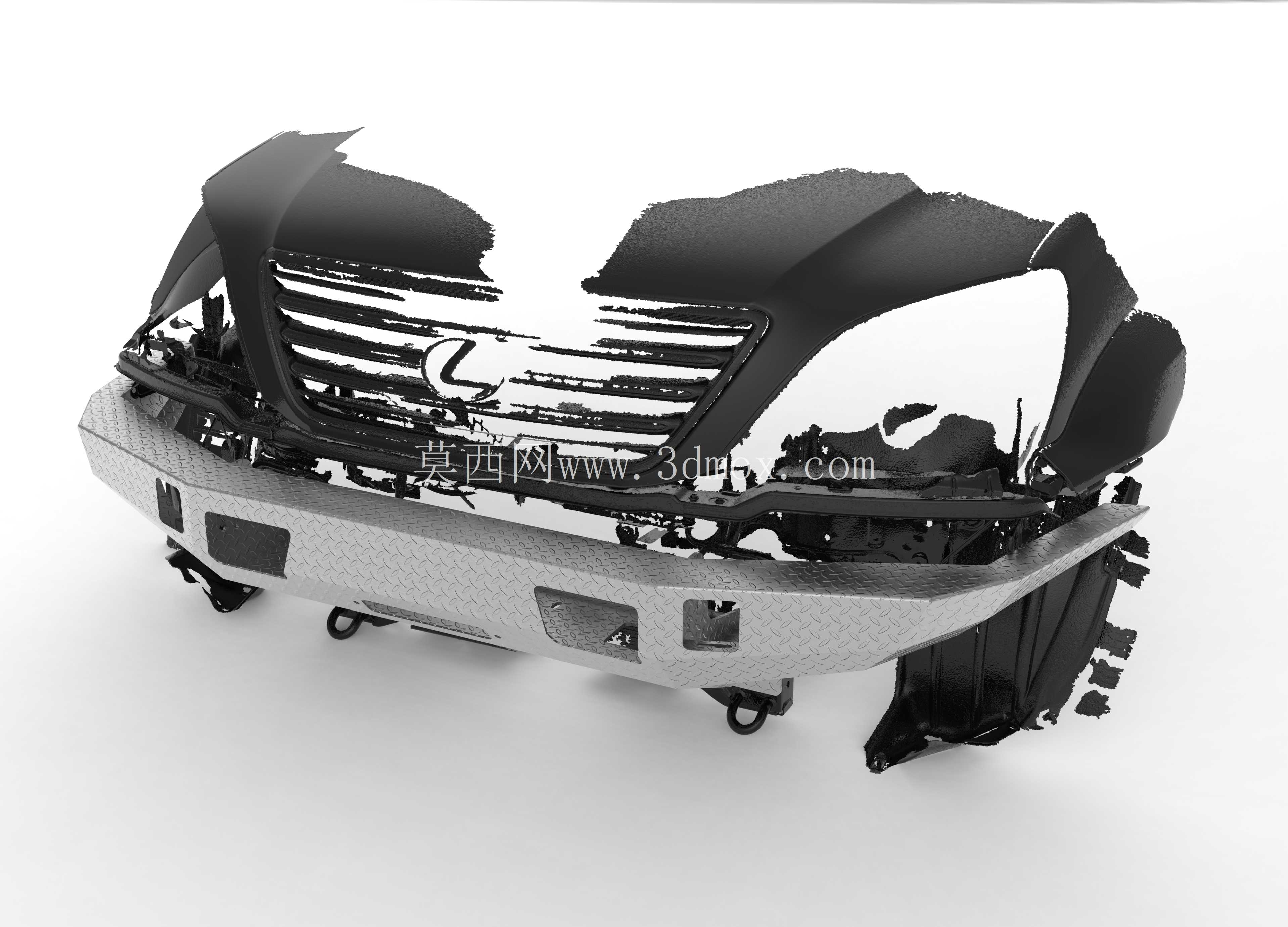

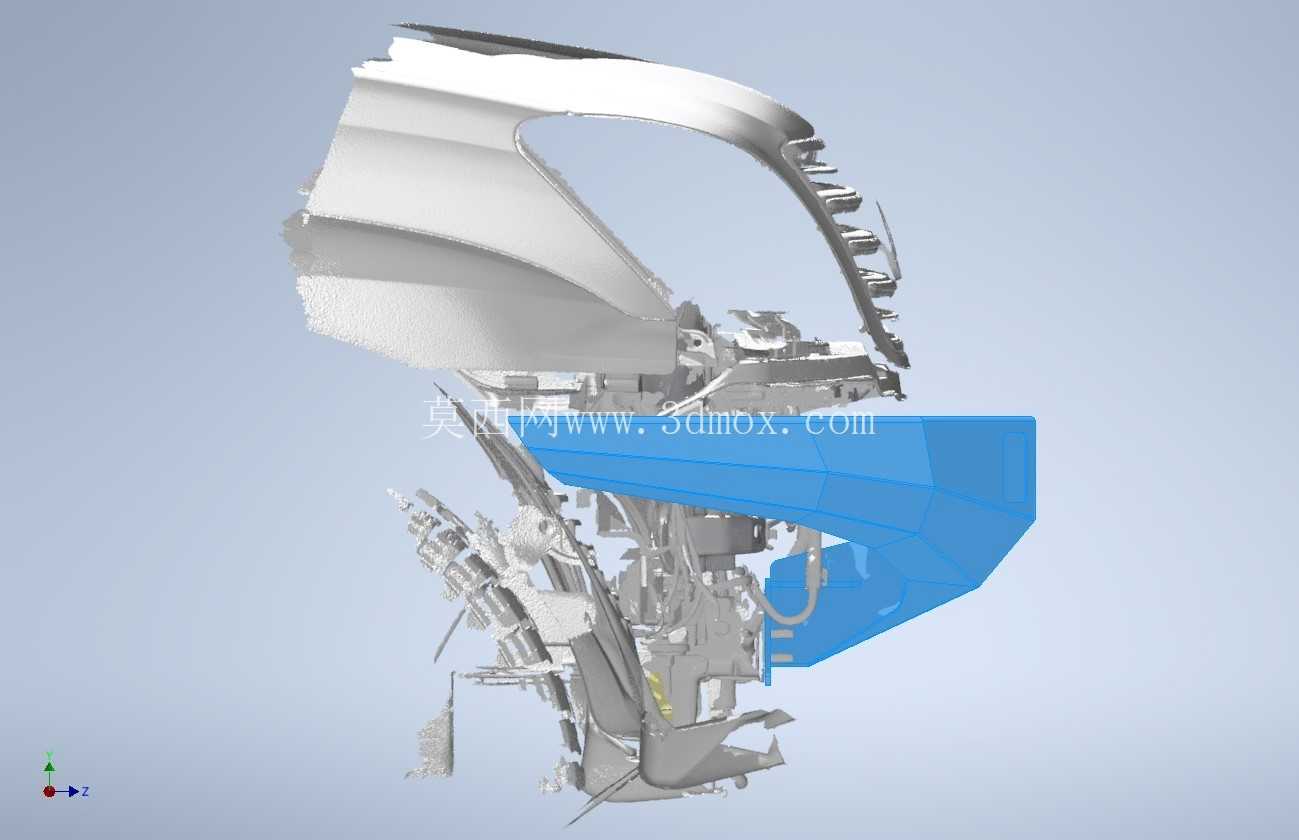

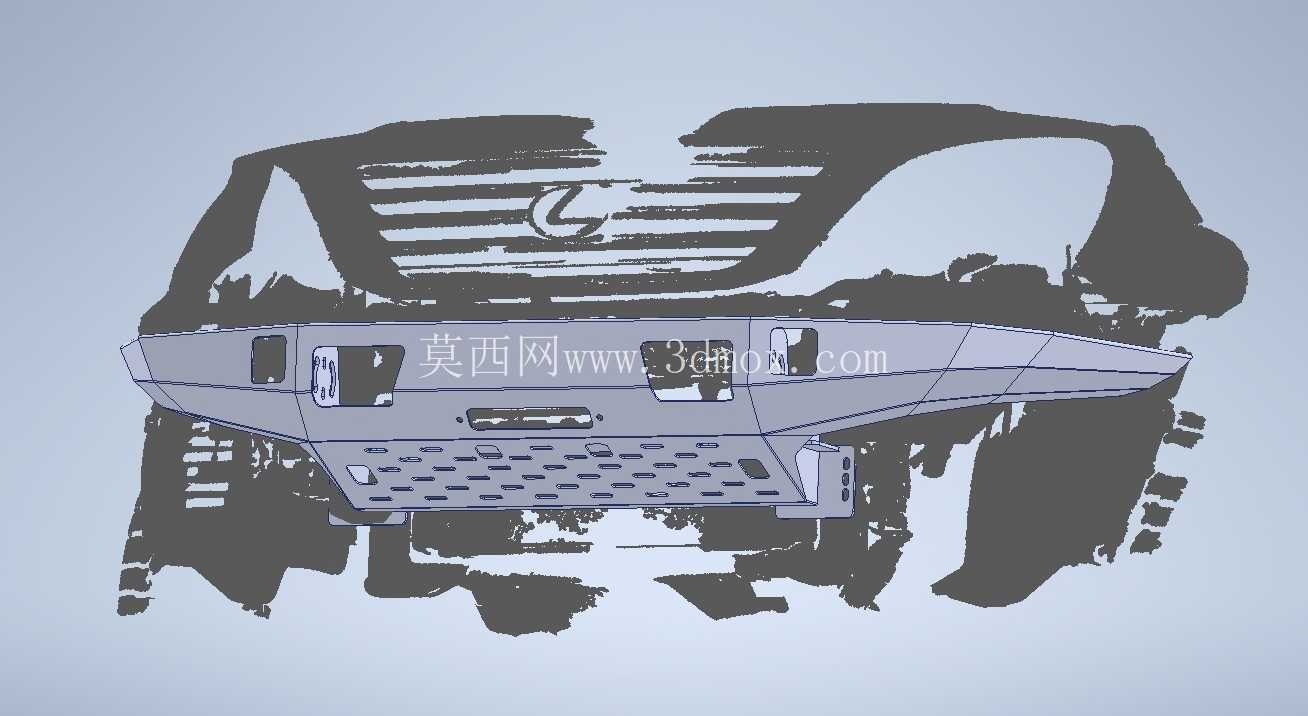

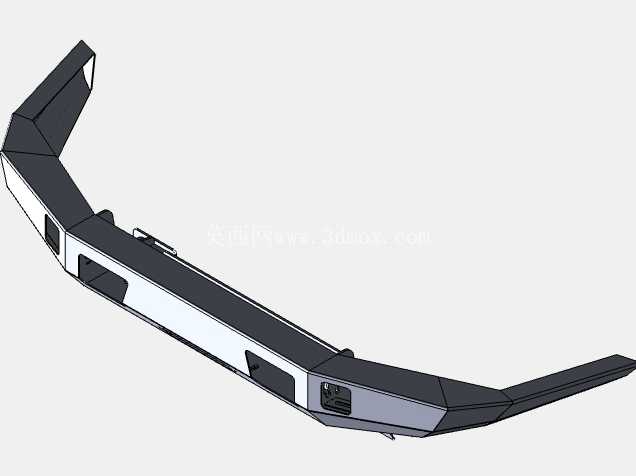

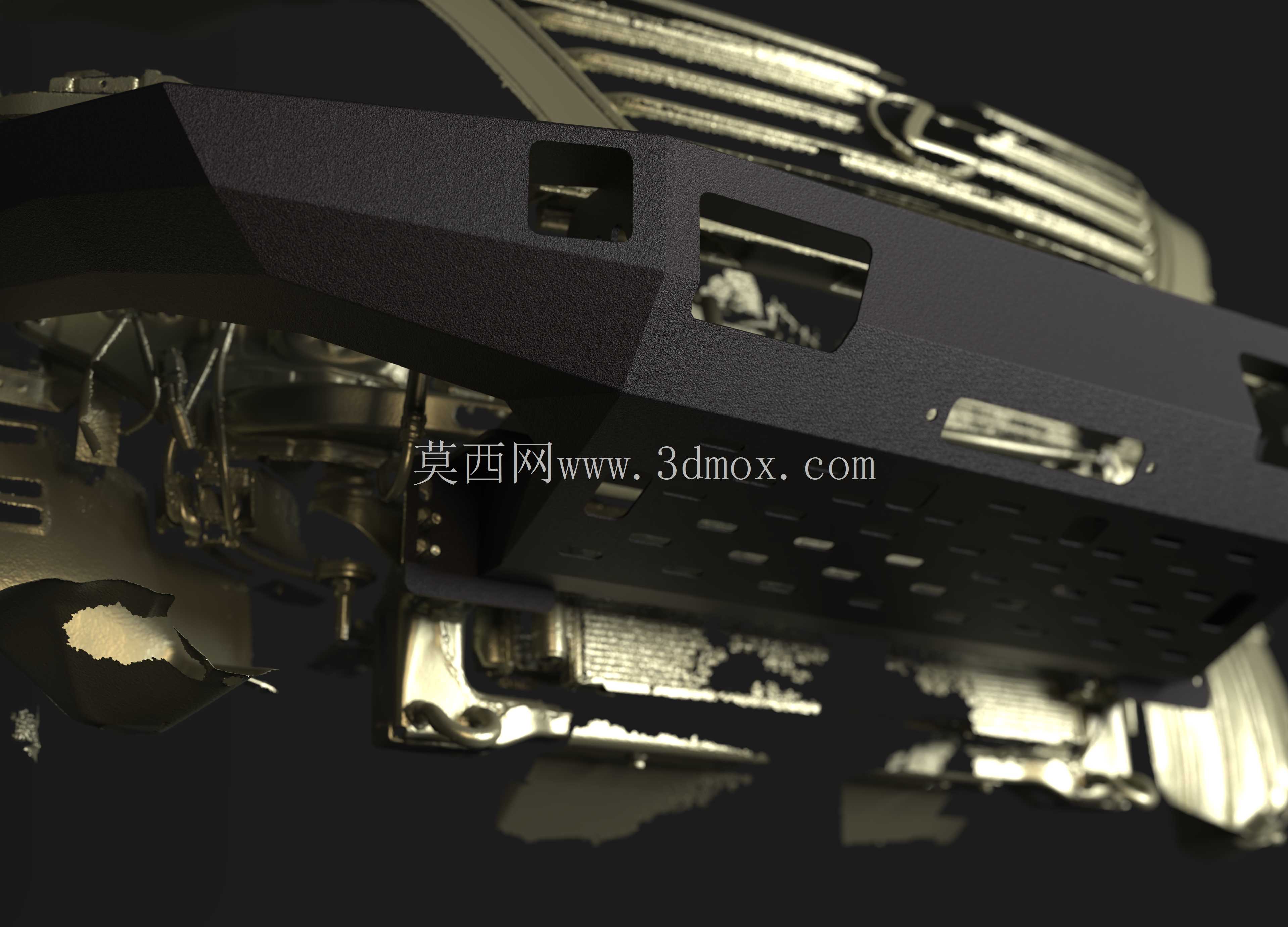

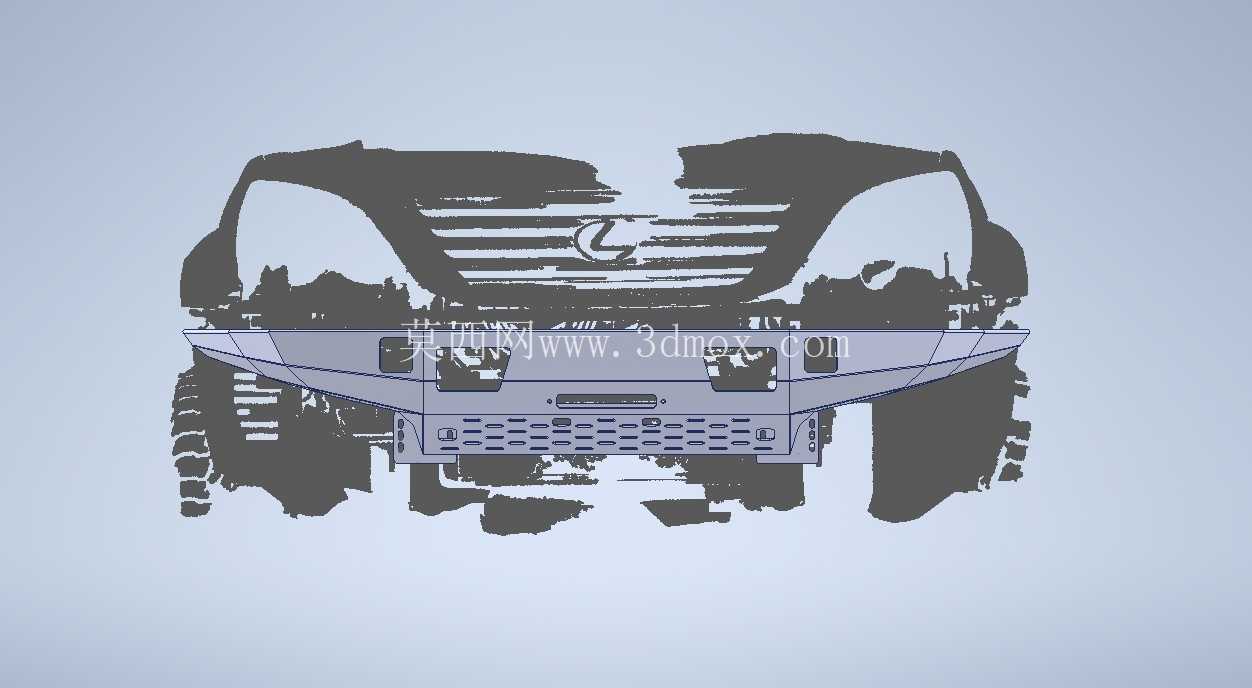

保险杠主体由 3mm 钢板制成，绞车板支架由 6mm 钢板制成。 根据制造车间的建议，它们的内弯曲半径分别保持在2mm和4mm。 有切口可容纳 3 英寸吊舱/雾灯，绞盘板支持标准安装位置（10 英寸 x 4.5 英寸），适用于高达 12000 磅容量的绞盘（脚下型）。 此外，还支持导缆器安装，以便在使用绞盘时绞盘线不会损坏。 最初的形状受到另一个售后模型的启发，根据客户的要求添加了一些修改。该项目主要涉及Solidworks和Inventor的使用。 为了扫描数据的对齐和网格细化，我必须使用 Geomagic Design X 和 Autodesk Meshmixer。 如果您打算对扫描数据进行逆向工程或建模，我会首先推荐 Geomagic。 如果需要复杂的曲面/钣金设计，那么您可以单独使用参数化软件，在本例中我使用 Solidworks 作为钣金零件。
