皮卡三轮车双R12轮组结构设计

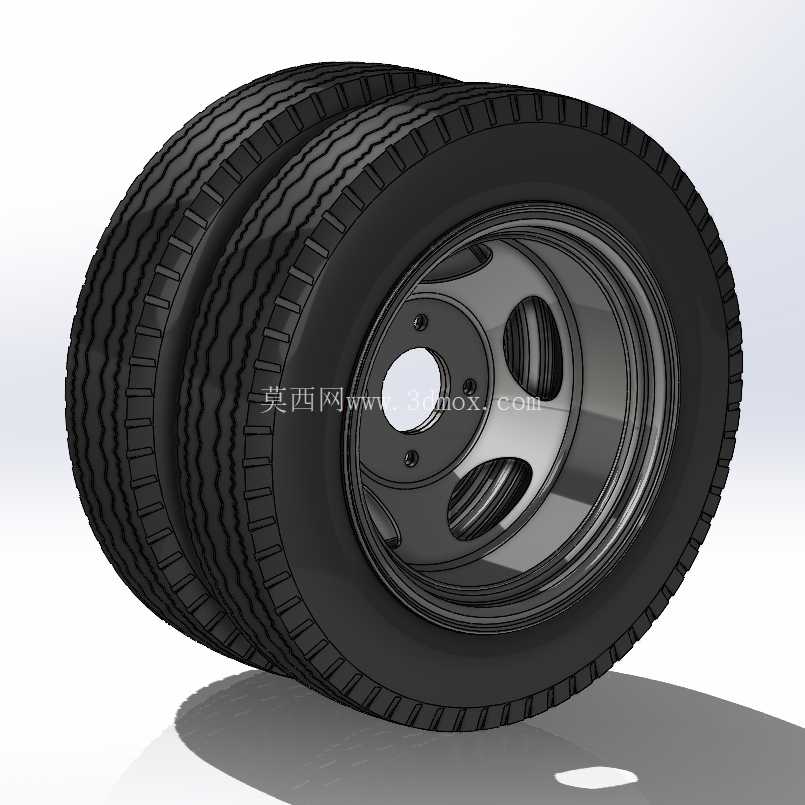

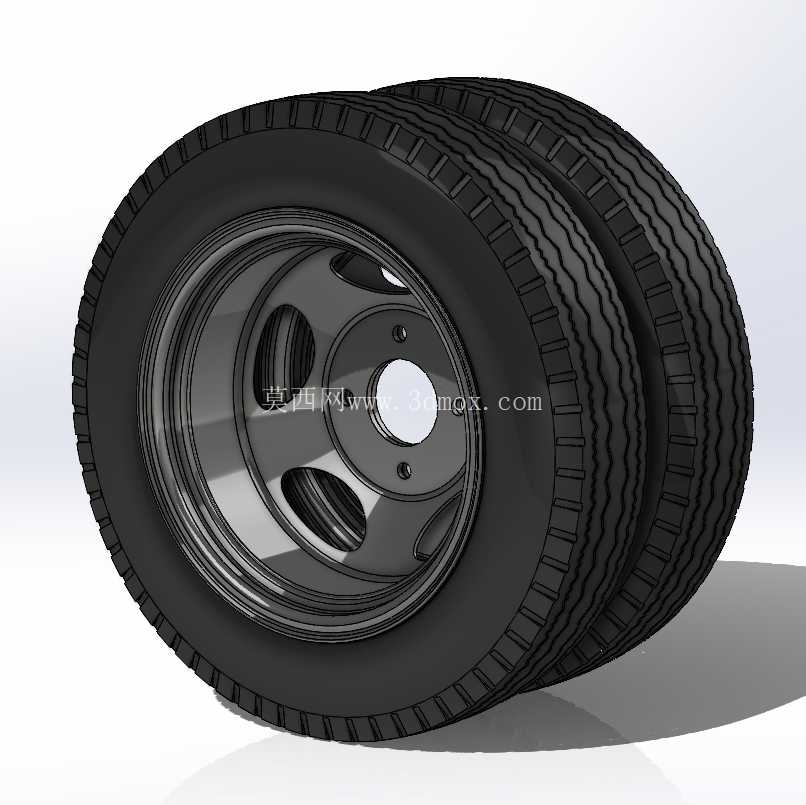

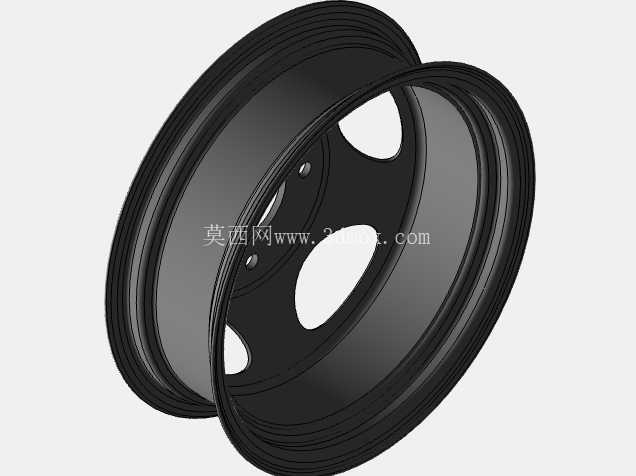

　　这款双R12轮组是面向短途货运类皮卡三轮车开发的行走承载部件，这类车型广泛活跃在县域建材转运、农产品集散、厂区内部物料周转等场景，日常承载工况多为非铺装路面行驶、频繁启停、偏载堆货，对轮组的抗冲击性、承载冗余度、轮胎抓地力都有明确的工程要求。从结构设计逻辑来看，轮辋部分采用了三孔辐板式结构，辐板上预留的三个大尺寸镂空并非单纯为了减重，更多是兼顾制动鼓散热、日常拆装维护的操作空间——这类车型多采用鼓式制动结构，长时间重载下坡时制动鼓积热明显，辐板镂空可以引导行驶气流直接扫过制动鼓外壁，降低热衰减概率；同时镂空尺寸刚好可以穿过常规轮胎撬棒的作业端，补胎换胎时无需完全拆卸轮辋外侧的装饰护圈，适配城乡维修网点的简易作业条件。

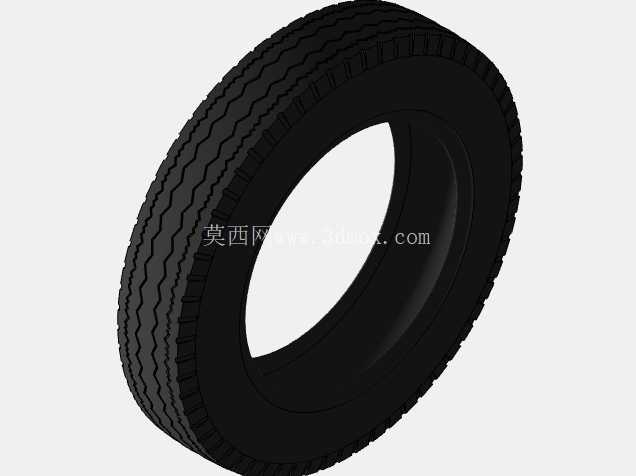

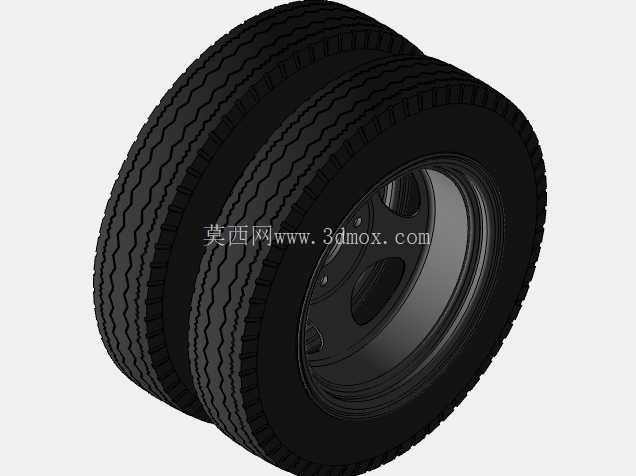

　　轮辋与轮毂的连接采用了均布的螺栓孔设计，安装孔位的节圆尺寸严格匹配R12规格轮毂的安装边界，中心定位孔的公差带按照过渡配合设计，装配时可以先通过中心孔完成径向定位，再穿入紧固螺栓，避免轮组安装后出现径向跳动，行驶过程中产生异常抖动。轮胎部分采用了450x12规格的载重斜线胎结构，胎面设计了多道纵向曲折主排水沟，同时搭配横向的块状花纹肋，在非铺装的泥地、砂石路面行驶时，横向花纹块可以嵌入路面凹凸结构提供足够抓地力，纵向排水沟可以在湿滑路面快速排开胎面与路面之间的积水，降低侧滑风险；胎侧的胶层厚度比乘用车辆轮胎厚2mm左右，主要应对乡村道路常见的碎石刮擦、路肩磕碰，减少日常使用中的胎侧鼓包、刺破概率。双轮并列的布局是这类重载三轮车型的典型设计，两个轮胎并排安装在同一轮轴端，单轮额定承载1.2吨的状态下，双轮组可以提供2吨以上的单轴承载能力，匹配这类车型通常3-5吨的总载重需求；两个轮胎之间预留了15mm的安装间隙，避免重载状态下胎侧变形产生相互摩擦，同时间隙尺寸也考虑了轮胎充气、胎压检查的操作空间，日常维护时可以直接将胎压枪气嘴对准气门芯操作，无需拆卸外侧轮胎。

　　设计过程中也充分考虑了轮组的动平衡冗余，轮辋的辐板厚度采用等强度设计，靠近螺栓安装位的区域厚度为5mm，辐板外缘区域厚度为3.5mm，既保证了连接区域的结构强度，也尽可能降低了轮组的整体转动惯量，减少车辆行驶过程中的动力损耗；轮辋的轮缘部分采用了圆弧过渡结构，轮胎安装时可以顺着圆弧滑入安装位，降低装配难度，同时轮缘的高度符合载重轮辋的标准要求，即使轮胎出现瞬时亏气，也能避免轮胎从轮辋上脱出，提升极端工况下的行驶安全性。这类轮组的安装边界非常明确，轮轴端的伸出长度需要匹配双轮的安装宽度，轴承位的尺寸需要和轮辋中心孔的定位尺寸对应，制动鼓的安装法兰需要和轮辋辐板的内侧面完全贴合，避免安装后出现应力集中，导致辐板开裂。

　　在实际工况验证中，这类双R12轮组可以适应-20℃到60℃的环境温度区间，胎面胶的配方兼顾了耐磨性和抗老化性，正常铺装路面行驶的轮胎寿命可达6万公里以上，轮辋部分采用钢制冲压焊接结构，焊接部位做了抛丸除锈处理，表面喷涂防锈底漆，在潮湿多雨的南方区域使用也不易出现锈蚀问题。针对日常使用中常见的超载工况，轮辋的挡圈部分采用了加厚设计，即使轮胎在超载状态下出现较大的侧向变形，挡圈也能提供足够的支撑力，避免轮胎脱圈引发安全事故。
