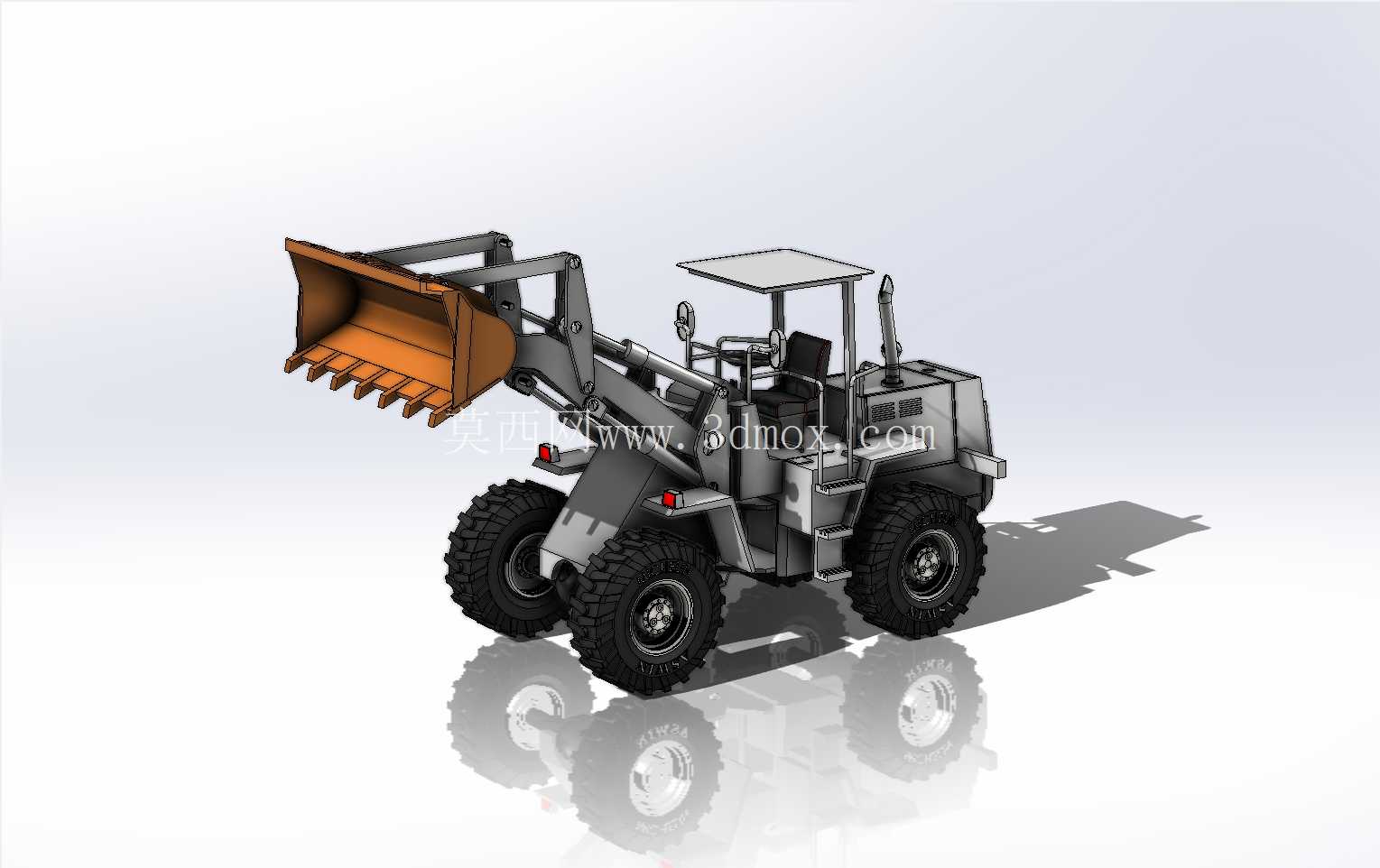

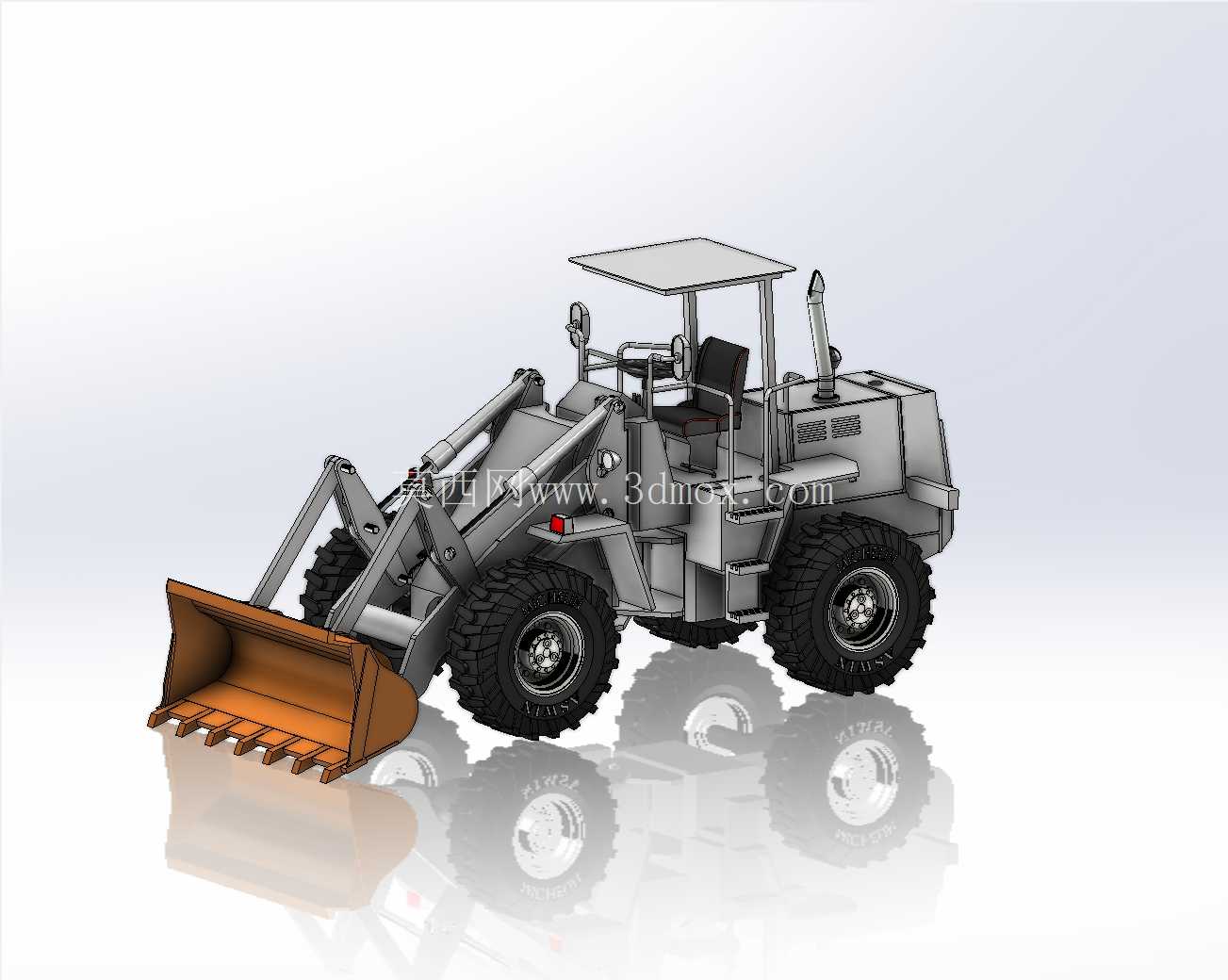

这款轮式装载设备的三维结构设计，核心围绕散料工况的高频作业需求展开，在建模阶段就充分考虑了不同作业场景下的结构受力与动作边界。从实际应用场景来看，这类设备广泛活跃在基建工地的土石方转运、砂石料场的堆料装卸、市政工程的渣土清运、矿山开采的表层矿料短驳，甚至农牧场的青贮饲料、粪肥转运作业中，属于工程领域通用性极强的散料处理作业装备，能够完成铲装、搬运、卸载、轻度推平、场地整理等多类作业任务，替代人工完成大重量散料的转移，大幅降低一线作业的人力强度。

从功能特性来看，整机采用铰接式车架结构，前后车架通过铰接销轴连接，转向时依靠铰接点的折腰动作实现小半径转弯，适配狭窄场地的作业需求，相比整体式车架的设备，转弯半径可缩小近40%，在料场通道、狭小工地内的机动灵活性更强。工作装置采用反转六连杆机构，铲斗的收斗、举升、卸料动作通过动臂油缸、转斗油缸的协同驱动完成，建模过程中对连杆铰点的位置做了反复校核，确保在动臂举升的全行程范围内，铲斗的收斗角始终保持在合理区间，避免举升过程中出现物料撒漏的问题，同时保证卸料时铲斗的倾翻角度能够达到45度以上，让粘附性较强的湿黏土、矿粉类物料也能顺利卸净。

行走系统采用大尺寸深花纹工程轮胎，胎面的块状花纹设计能够在泥泞、碎石、松软土路等非铺装路面提供足够的抓地力，避免作业时出现轮胎打滑的问题；驱动桥采用刚性连接结构，配合车架上的减震元件，能够承受铲装作业时的冲击载荷，在铲斗插入料堆的瞬间，整机的推进力通过轮胎、驱动桥、车架传递到工作装置，保证插入力足够应对密实的砂石、土堆工况。驾驶室采用开放式顶棚设计，建模时预留了操纵杆、仪表盘、座椅的安装位置，操纵机构的布置充分考虑了人机工程学，驾驶员在坐姿状态下即可完成所有作业动作的操作，视野范围覆盖铲斗作业区、前轮行驶区，减少作业时的视觉盲区。

设计思路上，整个建模过程从整机的作业边界反推结构尺寸：首先确定额定铲装容量对应的铲斗宽度与深度，铲斗的斗刃部分做了加厚处理，预留了耐磨斗齿的安装位，斗齿采用可更换结构，磨损后无需更换整个铲斗，降低后期维护成本；动臂的截面采用箱型焊接结构，在保证结构强度的前提下尽可能降低自重，避免整机重量过大导致的油耗升高、轮胎磨损加快问题；液压管路的布置沿着动臂、车架的内侧走线，避免作业过程中被物料剐蹭损坏，管路的弯曲半径都符合液压系统的安装规范，减少管路的弯折应力，延长液压元件的使用寿命。

外形尺寸与安装边界方面，建模时严格控制整机的总长、总宽、总高参数，确保设备能够满足普通公路的转运要求，不需要额外拆解即可通过平板拖车完成转场运输；最小离地间隙设置在合理范围，能够通过工地常见的凸起石块、路坎，不会出现底盘剐蹭的问题；铰接点的转动角度做了限位设计，转向时最大折腰角度控制在35度以内，避免转向角度过大导致的车架干涉、液压管路拉扯问题；卸载高度与卸载距离参数匹配常见的自卸卡车货箱高度，确保铲斗举升到最高位置时，能够顺利将物料卸到货箱中心位置，不会出现物料撒落到货箱外侧的情况。

在细节结构处理上，发动机舱的布置预留了散热系统、排气系统、燃油箱的安装空间，散热进风口的位置避开了作业时的扬尘区，减少灰尘进入散热片导致的散热效率下降问题；配重块的位置布置在后车架尾部，平衡铲斗满载时的整机重心，避免铲装重载时出现整机翘头的安全隐患；检修口的位置预留了足够的操作空间，日常维护时可以方便地接触到机油滤芯、柴油滤芯、液压油滤芯等需要定期更换的元件，不需要拆解过多的外围结构。整个三维模型的结构完全按照实际工程设备的生产逻辑搭建，每个部件的连接关系、运动间隙都经过校核，可直接用于结构展示、作业模拟、教学演示等场景。
