五辐式乘用车铝合金轮毂结构设计

本次呈现的轮毂结构，主要面向民用小型乘用车的行走系统配套需求，在日常道路行驶场景中承担承载、传力、缓冲的核心作用，是整车行走机构中连接轮胎与车轴的关键受力部件。从实际装车场景来看，这类轮毂适配多数紧凑型家用轿车的前驱或后驱平台，需要在车辆加减速、转向、过颠簸路面时，同时承受垂直载荷、纵向驱动力/制动力、侧向转向力的复合作用，对结构强度、抗疲劳性能、动平衡精度都有明确的工程要求。

设计过程中首先明确了安装边界：轮辋部分采用常规深槽式结构，匹配对应规格的无内胎真空轮胎，轮辋的胎圈座角度、凸缘高度严格遵循乘用车轮辋的通用尺寸规范，保证轮胎安装后贴合紧密，不会在高速行驶或急转向时出现脱圈风险。中心孔位与安装节圆的尺寸按照主流家用车的轮毂轴承配合公差设计，螺栓孔的分布角度、沉孔深度完全适配对应车型的轮毂固定螺栓，装车时无需额外加装变径圈或转接法兰，避免因配合间隙带来的高速抖动问题。

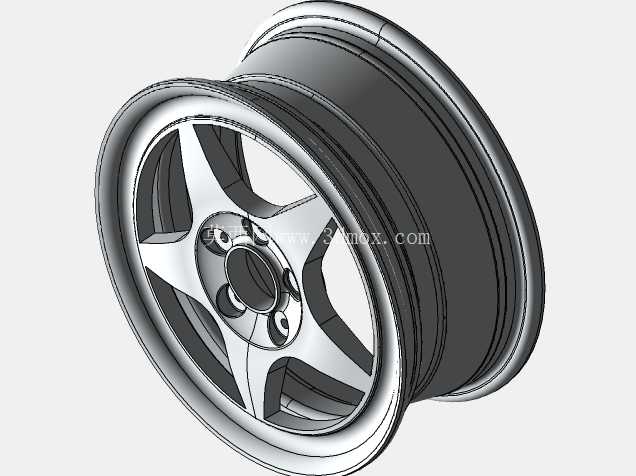

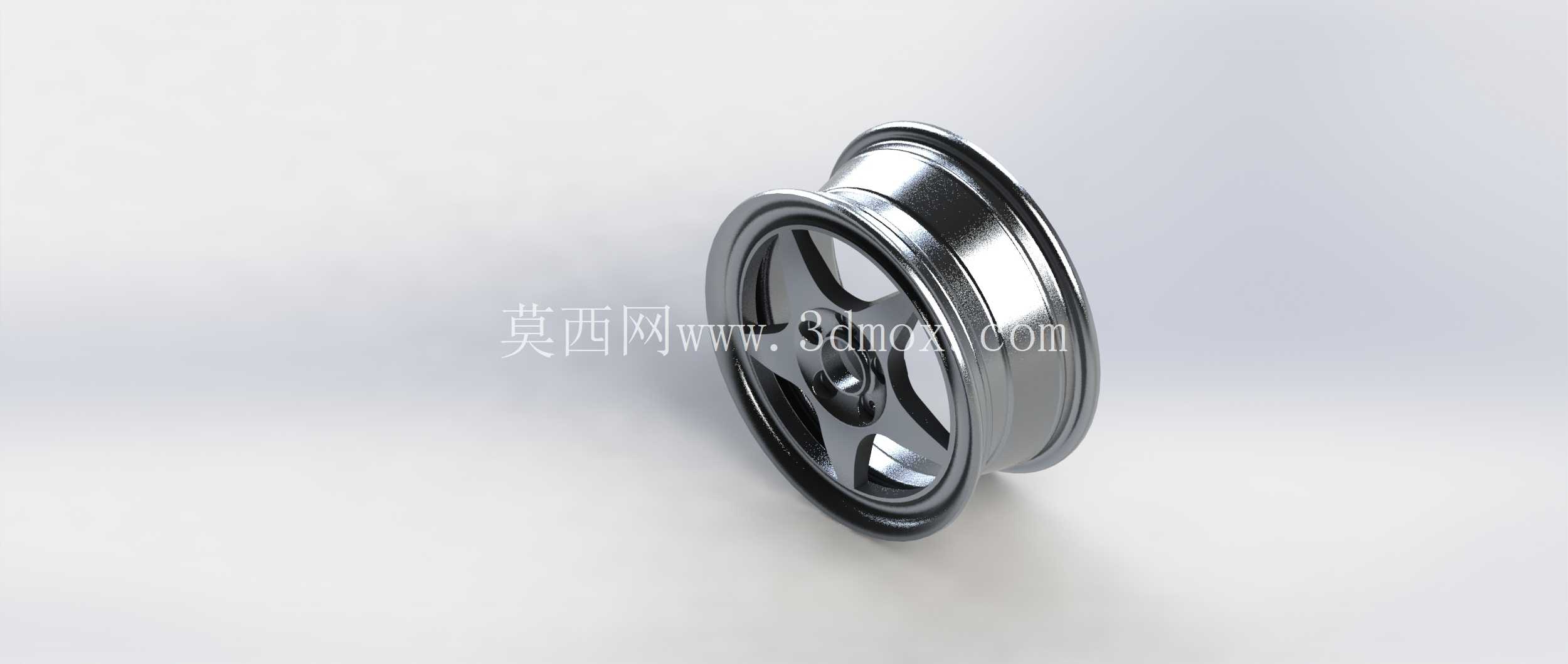

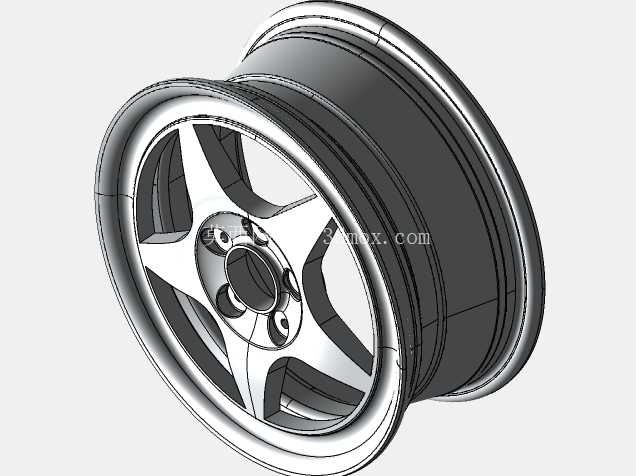

轮辐部分采用五辐式镂空结构，这种设计并非单纯追求外观效果，更多是从工程实际出发：五根辐条均匀分布在轮辋与中心安装盘之间，每根辐条的截面从中心盘位置向轮辋方向逐渐收窄，在保证整体抗弯、抗扭强度的前提下，尽可能削减了非受力区域的材料用量，既降低了轮毂自身的簧下质量，提升车辆悬架的响应速度，也给刹车系统预留了足够的散热空间——车辆连续制动时，刹车卡钳与刹车盘产生的热量可以通过辐条之间的镂空区域快速散出，避免热量积聚导致的制动热衰减。辐条与轮辋、中心盘的连接位置都做了大圆弧过渡处理，避免直角结构带来的应力集中，在车辆经过坑洼路面承受冲击载荷时，应力可以沿着圆弧面均匀分散，不会在连接位置出现应力断裂的隐患。

从外形细节来看，轮毂的轮缘位置做了加厚处理，应对日常行驶中路肩剐蹭、路面碎石冲击的工况，轻微剐蹭不会破坏轮辋的密封结构，也不会影响整体的动平衡精度。中心安装盘的背面设计有均匀分布的减重凹槽，在不降低安装面接触强度的前提下，进一步降低整体重量，同时凹槽的结构也可以在安装时起到定位导向的作用，方便维修人员快速对齐螺栓孔位。整个轮毂的壁厚分布经过受力仿真优化，受力较大的中心盘、辐条根部位置壁厚更大，受力较小的轮辋中段、辐条外侧位置适当减薄，实现强度与重量的平衡。

在实际选型匹配时，这类轮毂需要对应车辆的轴荷参数、轮胎规格、刹车系统尺寸进行校验：轮辋的宽度、偏距参数要保证装车后轮胎不会超出翼子板边界，转向时不会与悬架拉杆、翼子板内衬发生运动干涉；辐条的内凹深度要预留足够的刹车卡钳避让空间，避免大尺寸刹车卡钳安装后与辐条发生摩擦。日常使用中，这类铝合金轮毂的散热性能优于传统钢制轮毂，重量更轻，能够在一定程度上降低车辆的行驶能耗，同时金属表面的抛光处理也具备更好的外观质感，兼顾实用性能与外观需求。
