斯登MKII冲锋枪弹匣完整装配三维设计

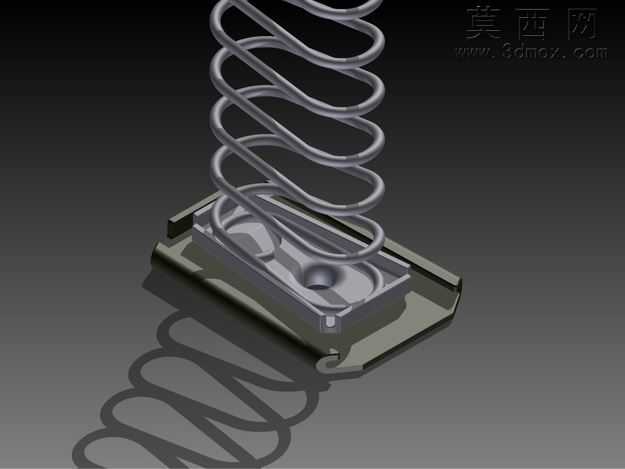

本作品为斯登MKII冲锋枪弹匣的完整装配三维建模成果，建模过程依托Autodesk Inventor平台完成全参数化设计，完整还原了该型弹匣的全部组成零件与装配关系。建模初期首先梳理斯登MKII弹匣的结构逻辑，该弹匣为典型的双排单进供弹结构，整体由弹匣主体外壳、托弹簧、托弹板、弹匣口部抱弹结构、底部端盖、观察孔结构等核心部件组成，建模过程中对每一个零件的尺寸参数进行精准还原，确保各部件间的装配公差符合真实枪械配件的配合逻辑。外壳部分采用薄壁拉伸特征构建主体轮廓，对侧面的余弹观察槽、防滑凹陷结构采用切除拉伸与圆角特征处理，还原金属冲压件的边缘过渡效果，避免尖锐棱角带来的失真感；托弹板部分通过多段草图拉伸与限位凸台特征构建，精准还原其托举枪弹、沿弹匣内壁顺畅滑动的结构形态，托弹簧采用螺旋扫掠特征生成，还原弹簧的节距、线径与自由长度参数，确保装配后可模拟托弹板的往复运动行程。弹匣口部的抱弹结构是建模的重点部分，通过精准的曲面切除与折弯特征还原抱弹齿的倾斜角度与限位尺寸，确保枪弹在抱弹位置的定位角度符合供弹要求，避免出现进弹卡滞的结构偏差。底部端盖采用卡扣式连接结构建模，还原端盖与弹匣主体的卡合定位关系，可模拟真实弹匣的拆装操作。材质渲染环节，弹匣主体外壳采用哑光黑色金属材质，模拟二战时期斯登冲锋枪弹匣常用的烤蓝或磷化表面处理效果，调整材质的粗糙度与金属度参数，还原钢制冲压件的哑光磨砂质感，避免过度反光带来的塑料感；托弹簧采用亮面弹簧钢材质，还原金属弹簧的金属光泽与弹性质感；展示用的枪弹模型采用铜色弹头与黄铜弹壳材质，区分弹头与弹壳的材质差异，弹壳部分添加轻微的做旧质感，提升整体模型的真实感。装配过程中采用自底向上的装配逻辑，先完成单个零件的建模校验，再通过重合、同轴、限位等装配约束完成整体装配，添加运动限位约束后可模拟托弹板在弹匣内的上下滑动行程，直观展示弹匣的供弹工作原理。整体建模过程严格遵循真实枪械配件的结构比例，所有零件无缺失、无结构错误，既可以作为枪械结构教学的演示模型，也可用于军事主题的三维场景搭建、3D打印原型制作等用途，完整展现了轻武器供弹具的典型结构设计逻辑。
