汽车产线重载垂直输送升降设备

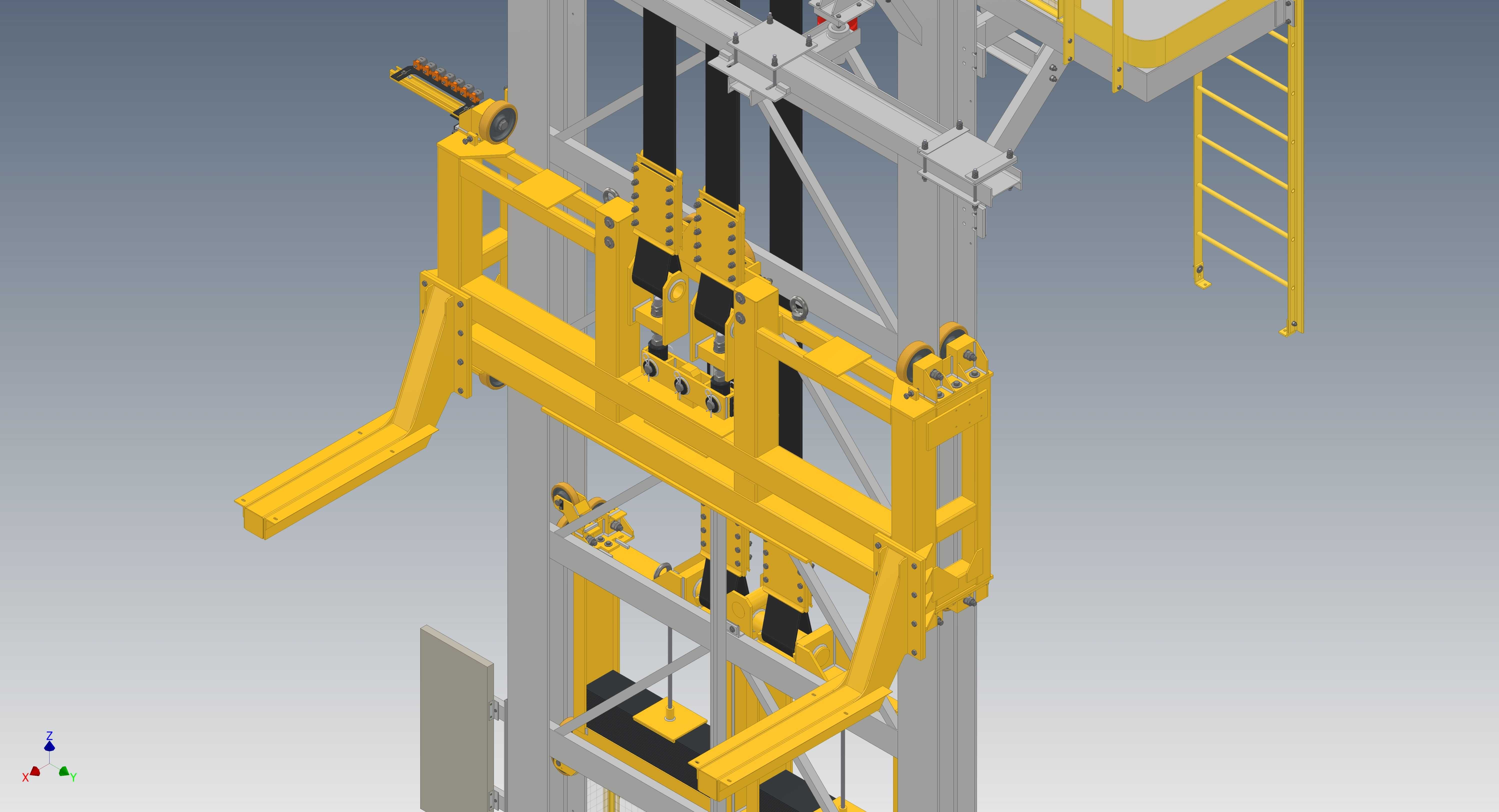

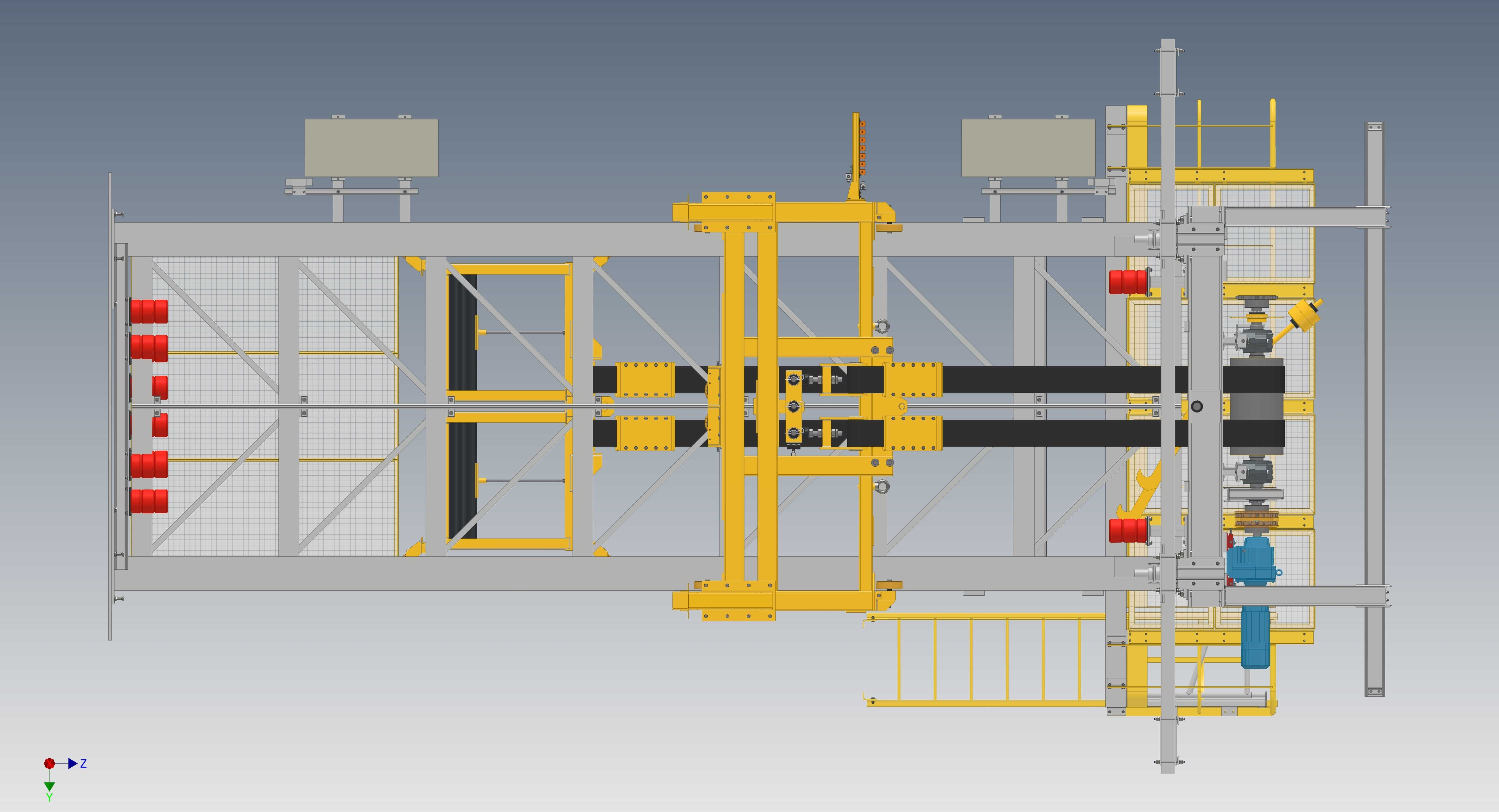

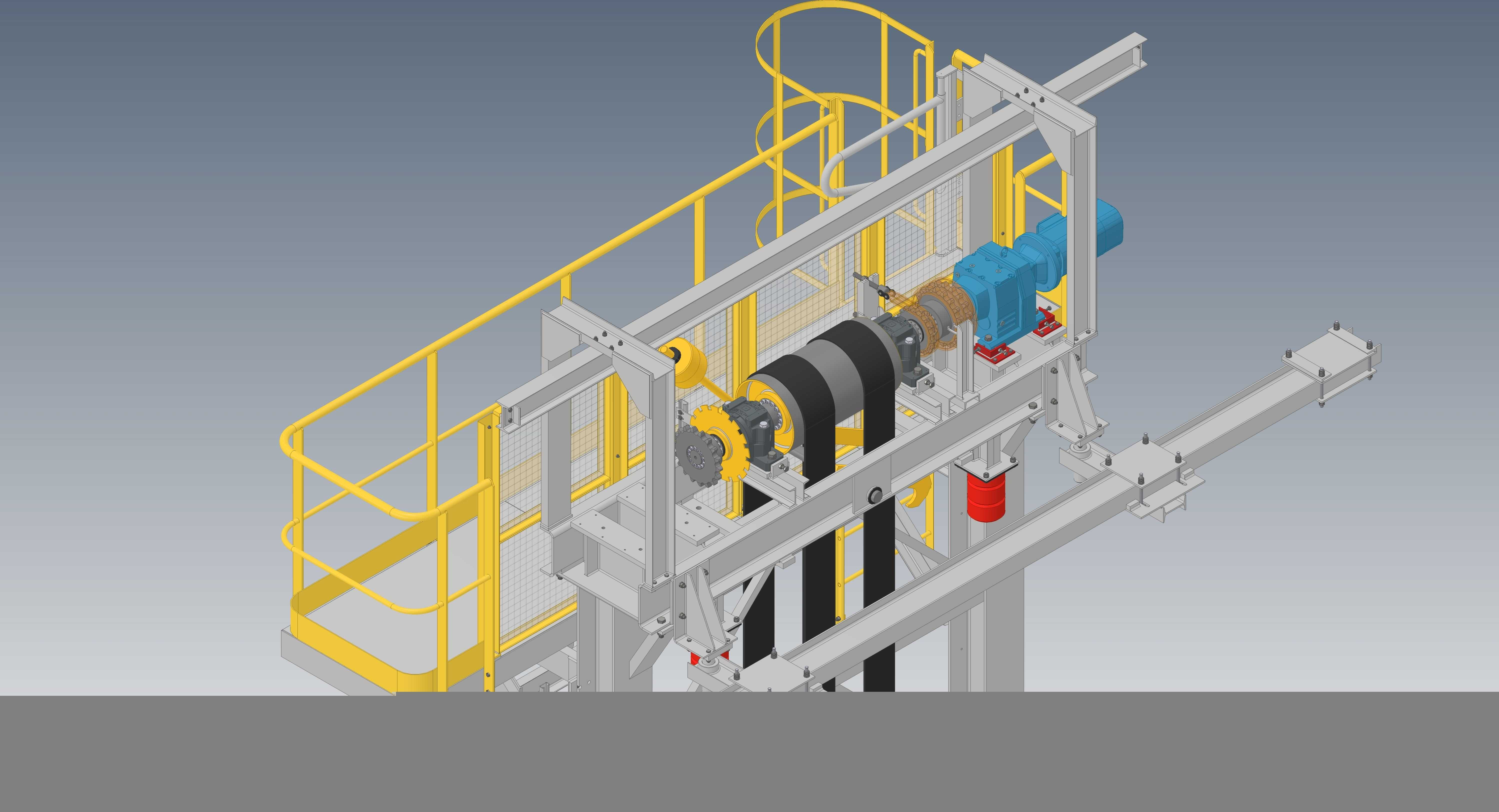

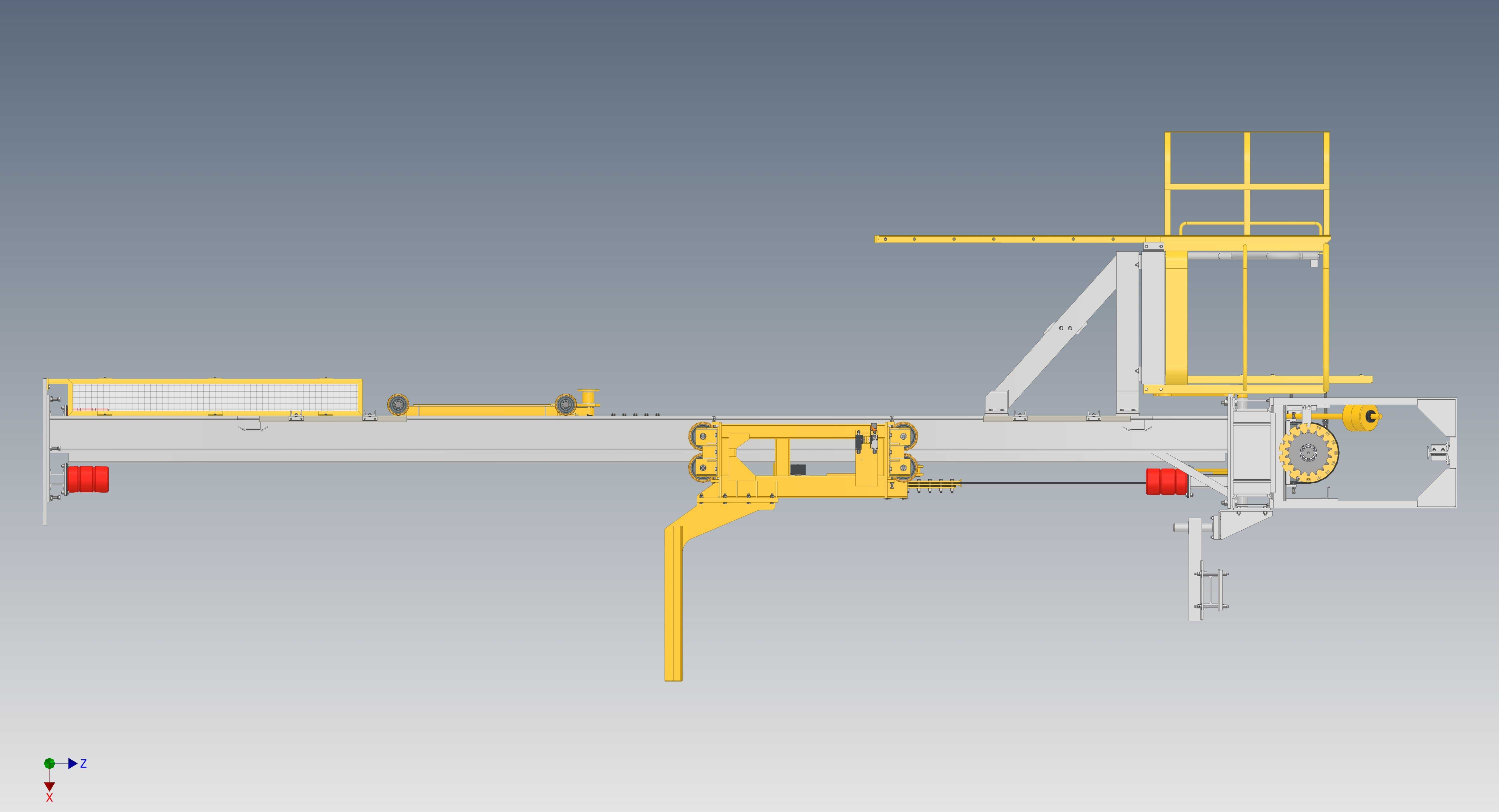

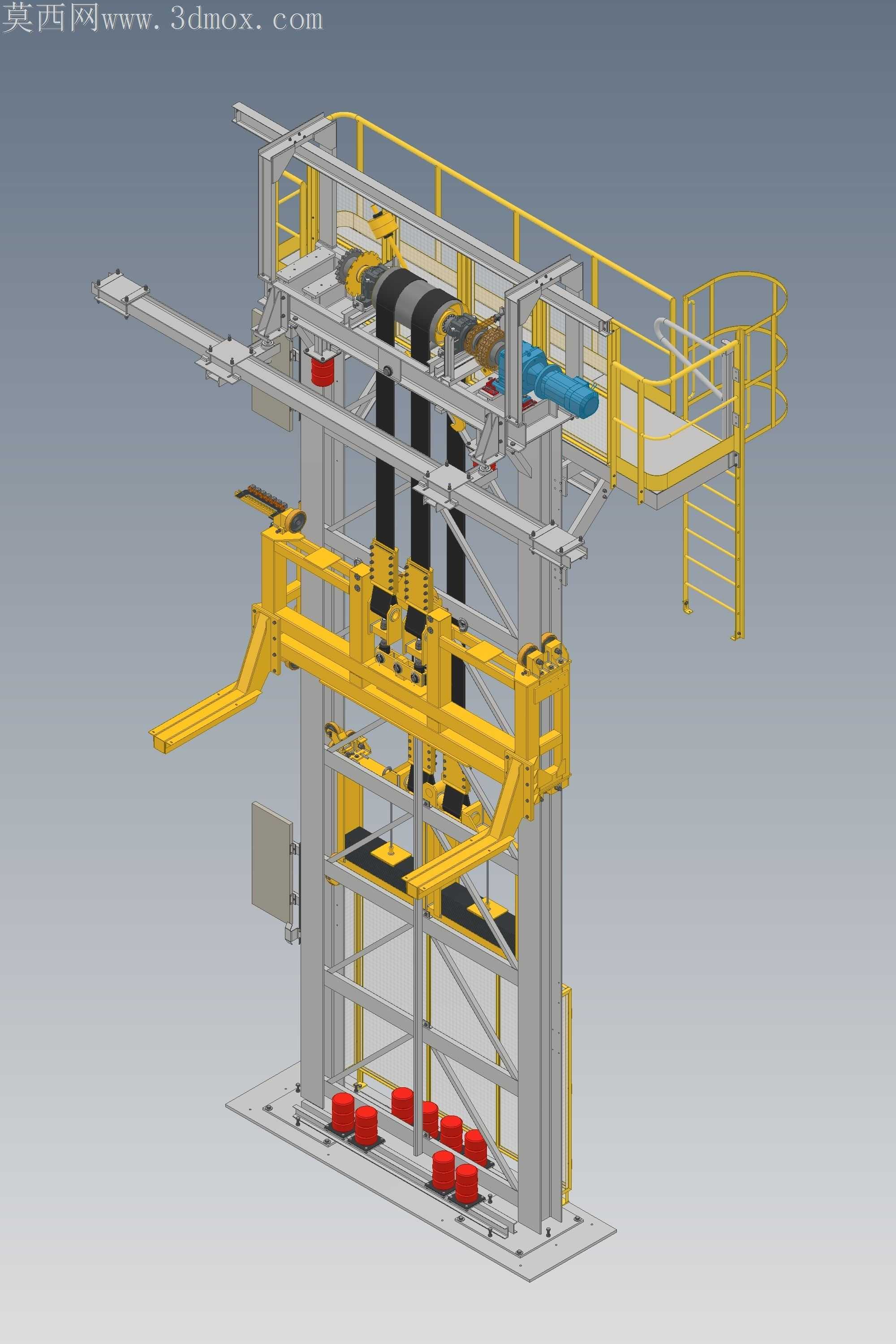

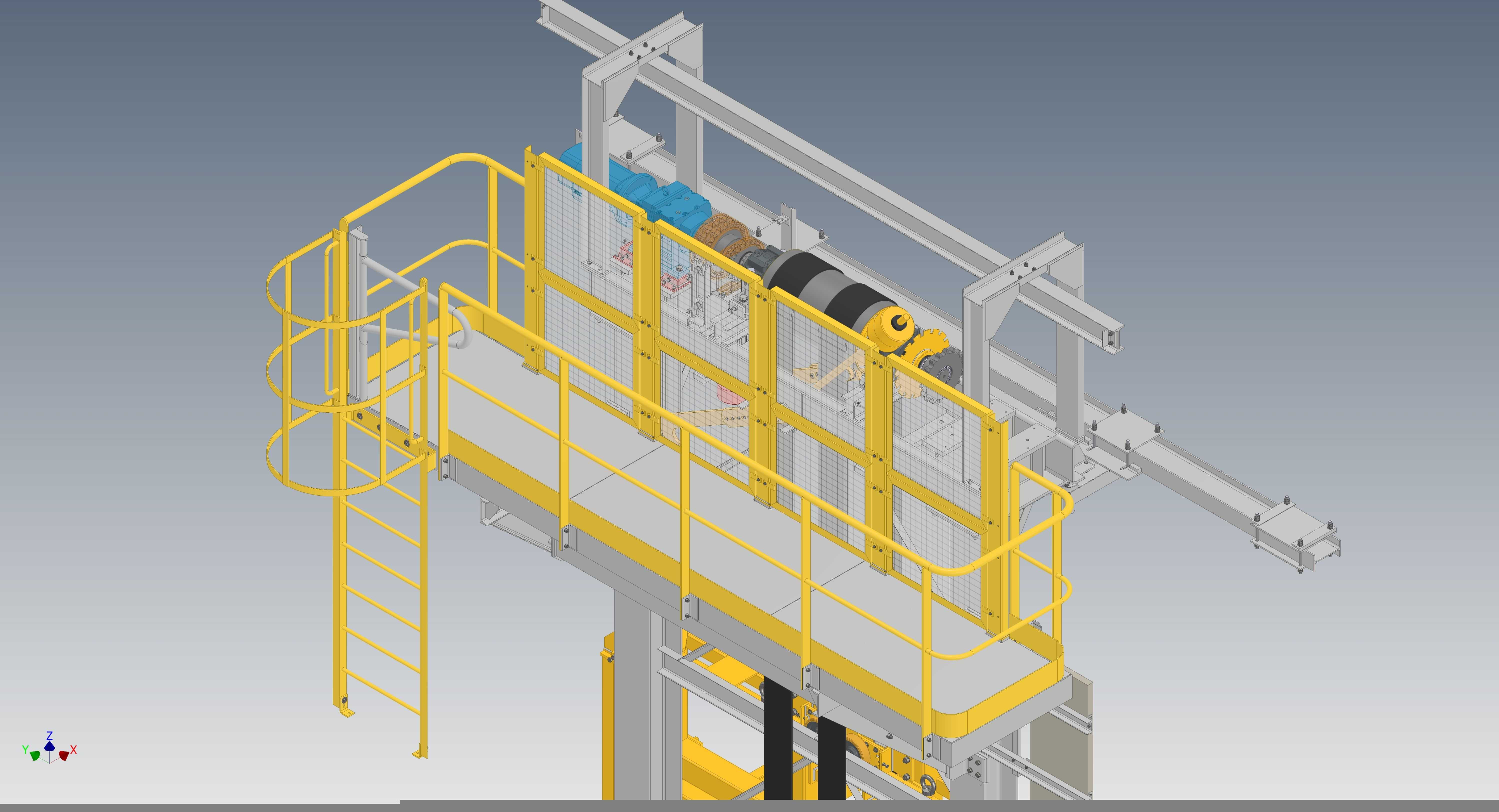

汽车焊装与总装车间的垂直工位，常年要承受白车身、工装吊具的交变载荷，普通升降设备的立柱拼接处容易因长期偏载出现焊缝疲劳开裂，这款设备的结构设计从根源上规避了这类现场隐患。底部承重座采用整块钢板铣削加工基准面，没有采用常见的多块型材拼焊结构，避免焊接应力释放带来的安装面翘曲，八块红色缓冲减震块沿载荷传导路径对称排布，每块减震块的安装沉孔都预留了0.2mm的公差余量，抵消长期承压后的橡胶形变位移，不会出现缓冲块偏磨脱落的问题。主立柱的型材拼接处没有采用现场配焊的连接方式，每段立柱的端面都做了铣平处理，通过内置的定位销实现无间隙拼接，螺栓连接孔采用配铰工艺，安装时不需要反复调校立柱垂直度，能把现场安装的调校时间压缩六成以上，也避免了现场焊接带来的焊渣飞溅、防腐层破坏问题。上层检修平台的护栏采用快装式卡扣连接，没有采用满焊结构，运输时可以拆成扁平组件打包，大幅降低长途运输的空间占用成本，平台踏板采用花纹钢板折弯成型，边缘的翻边高度刚好卡住护栏底部的定位槽，安装时不需要额外做定位标记，工人徒手就能完成初步对位。载货叉臂的铰接位置采用自润滑铜套，没有选用常规的滚动轴承，车间内的焊渣、漆雾容易进入轴承缝隙造成卡滞，铜套的密封间隙更大，配合定期涂抹的锂基脂能在多尘环境下长期稳定运行，叉臂的受力面做了堆焊耐磨处理，表面硬度达到HRC45以上，长期托举带尖锐边角的工装也不会出现压痕凹陷。顶部的驱动单元安装座预留了长条形调节孔，传动皮带或者链条张紧度调整时不需要拆卸整个驱动组件，松开固定螺栓就能滑动调整位置，日常维保的操作空间足够，工人站在检修平台上就能完成全部维保操作，不需要额外搭设登高梯。侧面的爬梯踏步做了防滑齿纹处理，每级踏步的承重冗余达到额定载荷的三倍，即使携带重型工具上下也不会出现形变，爬梯与主立柱的连接点采用可拆卸螺栓固定，后期如果需要调整爬梯位置，不需要切割重新焊接。设备上的电气走线全部藏在立柱的内置线槽内，没有外露的穿线软管，避免车间内的转运设备剐蹭造成线路破损，线槽的盖板采用卡扣式固定，检修线路时不需要拆卸大量螺丝，掀开盖板就能直接排查线路故障。
