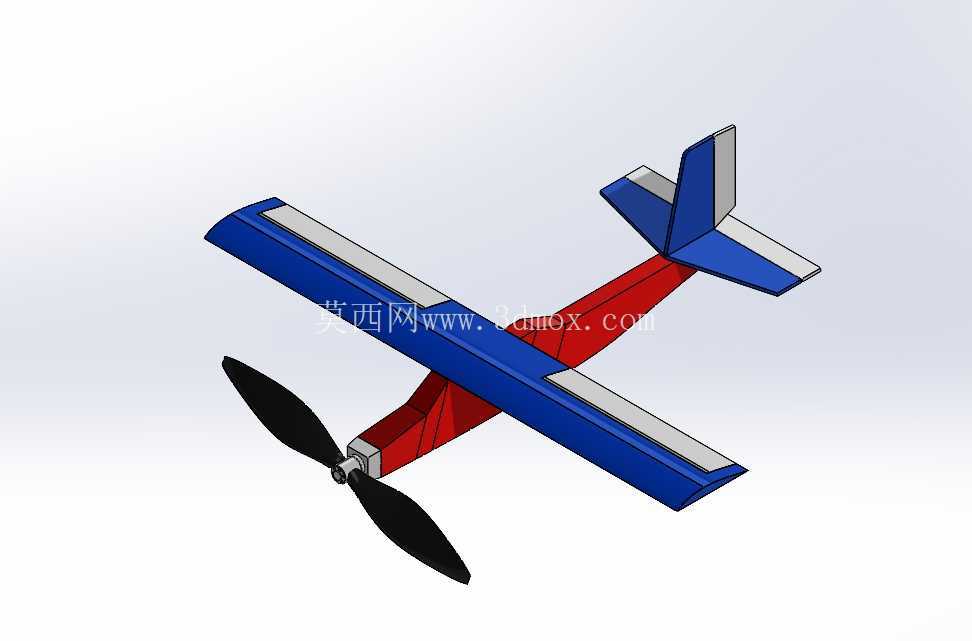

固定翼螺旋桨遥控航模飞机结构设计

这套固定翼螺旋桨遥控飞机的三维结构，覆盖了航模从零件加工到总装调试全流程的设计参考，针对航模爱好者日常飞行、青少年航空科普教学、小型航模赛事参赛改装等场景做了适配，所有零件的装配关系都做了完整约束，可直接用于结构校核、改装迭代以及加工出图。

从实际使用场景来看，这类上单翼布局的螺旋桨固定翼航模，是入门级航模训练、户外休闲飞行的主流构型，相比下单翼机型，上单翼的重心处于机翼下方，飞行过程中具备天然的自稳特性，对操控者的操作精度要求更低，新手在练习起降、基础航线飞行时不容易出现失稳炸机的情况，同时也能作为航空科普教学的具象载体，让学习者直观理解固定翼飞机的升力产生逻辑、舵面操控原理、动力系统匹配逻辑，也可作为小型航模赛事中基础机型的改装基底，通过调整翼型、更换动力组件适配不同的赛事科目要求。

功能特性层面，整套模型拆分了机身、机翼、尾翼、动力总成四大模块的独立零件：机身采用桁架式分段结构，前舱预留了标准的动力电机、电调、电池的安装空间，中段为机翼对接的定位卡槽，后段延伸至尾翼安装位，各段之间通过定位止口配合，既保证了装配时的同轴度精度，也能降低飞行过程中的结构共振；机翼为平直翼构型，主翼面设置了副翼舵面的安装铰接位，机翼后缘的条状结构为副翼的配重与舵机摇臂预留了安装间隙，机翼与机身的对接采用快拆式卡槽设计，日常收纳时可以快速拆卸机翼，减小携带体积；尾翼部分包含垂直尾翼与水平尾翼，垂尾后缘预留方向舵铰接位，平尾后缘预留升降舵铰接位，所有舵面的转动行程都在模型中做了运动仿真校核，不会出现舵面偏转时与机身、固定翼面的干涉问题；动力总成部分包含双叶螺旋桨、整流罩、电机安装座，螺旋桨的桨叶角度做了适配低转速大拉力需求的优化，匹配普通航模外转子无刷电机即可获得足够的起飞拉力，整流罩与机头的过渡做了流线型处理，能够降低飞行过程中的头部阻力。

设计思路上，整套结构优先兼顾了易加工性与维修便捷性，所有零件的壁厚都做了统一适配，既可以采用轻木切割、泡沫热切割的传统航模加工方式制作，也可以通过3D打印直接生产塑料结构件，不需要复杂的工装夹具；易损部位比如机头螺旋桨安装座、机翼前缘、尾翼翼尖都做了局部加厚处理，日常飞行中出现轻微擦碰时不会出现整体结构断裂，单个零件损坏后可以单独替换，不需要更换整个机身或机翼组件；整体重心位置设计在机翼弦长的三分之一处，这是固定翼航模的最优重心区间，组装完成后不需要额外添加大量配重即可达到平衡要求，能够减少不必要的飞行重量，提升续航时间与操控灵活性。

外形尺寸与安装边界方面，模型的整体翼展、机身长度都按照常规15级电动航模的尺寸比例设计，机翼的安装角设置为2度，能够保证平飞时机翼具备足够的升力，不需要过大的油门即可维持平飞状态；尾翼的力臂长度经过比例校核，升降舵与方向舵的操控力矩足够，舵面小幅度偏转即可获得清晰的操控反馈，不会出现操控迟钝或者舵面效应过强导致的操作过量问题；所有机载设备的安装位都按照通用航模配件的标准尺寸预留，包括标准尺寸的航模舵机、常见规格的锂电池、常规直径的无刷电机，使用者不需要对结构做额外打磨修改即可直接安装市售的通用航模配件，机翼与机身的对接卡槽尺寸也匹配常规的航模快拆卡扣规格，组装时可以直接加装卡扣实现免工具快速拆装。
