方管焊接设备支撑机架结构设计

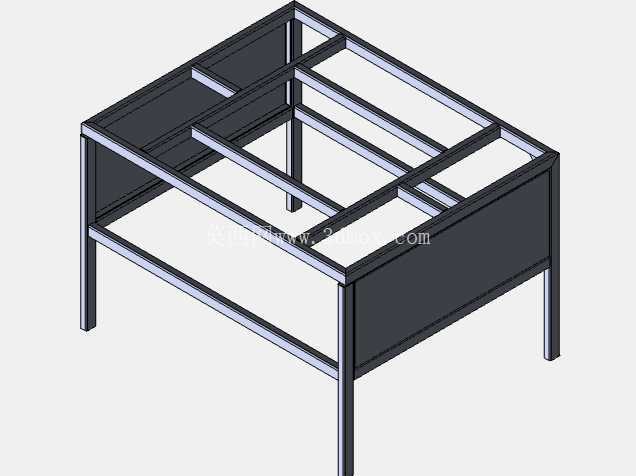

　　这类方管焊接机架是工业生产现场极为常见的承载基础结构，广泛应用在小型自动化设备、检测工位、装配操作台、轻型加工单元的底部支撑环节，区别于铸件机架的厚重一体成型，焊接式方管机架在轻量化、加工周期、成本控制上有明显优势，适合小批量定制化设备的快速落地需求。从结构设计逻辑来看，整体采用标准矩形方管作为主受力型材，四根竖向方管作为主要承重立柱，承担上部设备的全部静载荷与运行过程中的动载荷，竖向立柱的选型需要匹配上部设备的总重量，同时兼顾侧向冲击力的冗余量，常规轻型工位选用40402mm方管即可满足需求，若上部搭载有振动类加工部件则需要升级到50503mm及以上规格，避免长期运行出现焊缝疲劳开裂。

　　横向与纵向的连接横梁采用同规格方管焊接成型，分层布置的横梁一方面形成整体框架的抗扭刚性，避免机架受侧向力时出现平行四边形形变，另一方面也为上部台板安装、下部电气元件排布、附属件固定提供安装基准面，框架侧面预留的封板安装位，可以根据现场需求加装钣金护板，既能够遮挡内部布线与安装件提升整洁度，也可以避免加工碎屑、灰尘落入机架内部，降低清洁维护的难度。在实际安装边界设计上，机架的整体高度通常匹配人体工程学操作高度，常规站立操作工位的上表面高度控制在850-900mm区间，坐姿操作则调整为700-750mm，长宽尺寸完全根据上部搭载设备的底座尺寸确定，通常每边留出50-100mm的余量用于台板固定与后期维护操作空间，底部立柱下端预留脚轮或可调脚杯的安装孔位，方便后期根据使用需求选择移动配置或者固定调平配置，可调脚杯的调节行程通常设计为30-50mm，用于抵消地面不平整带来的机架晃动问题。

　　焊接工艺设计上，所有型材连接位置采用满焊还是段焊需要根据受力情况判断，主承重立柱与底部横梁的连接位置建议采用周边满焊，焊后打磨焊渣做平整处理，非受力的中间加强横梁可以采用间隔段焊减少焊接变形，焊接完成后需要做时效处理消除焊接应力，避免后期机加工台板安装面后出现形变导致精度损失，框架整体焊接完成后需要对安装基准面做铣削加工，保证上部台板安装后的平面度公差控制在0.5mm/㎡以内，避免上部设备安装后出现倾斜影响运行精度。

　　这类机架在实际使用中，除了承担上部设备的承载作用，中空的框架内部可以排布电气线槽、安装控制电磁阀、布置气源处理元件，充分利用内部空间减少设备整体的占地面积，侧面的封板可以设计为可拆卸式结构，方便后期对内部元件进行检修维护，部分需要走管线的工位可以在横梁对应位置预留穿线孔，孔位边缘做翻边或者加装橡胶护圈，避免穿线时划伤线缆绝缘层。从结构优化角度来说，若机架上部搭载的设备运行时存在较大振动，可以在立柱与上部台板的连接位置加装橡胶减震垫，阻断振动传递路径，降低车间现场的噪音传递，对于需要经常移位的小型设备机架，可以在底部配置4个万向脚轮，其中2个带刹车功能，方便设备移位后的位置固定，脚轮的单轮承重需要按照总重量的1.5倍冗余选型，避免长期承重出现脚轮损坏。
