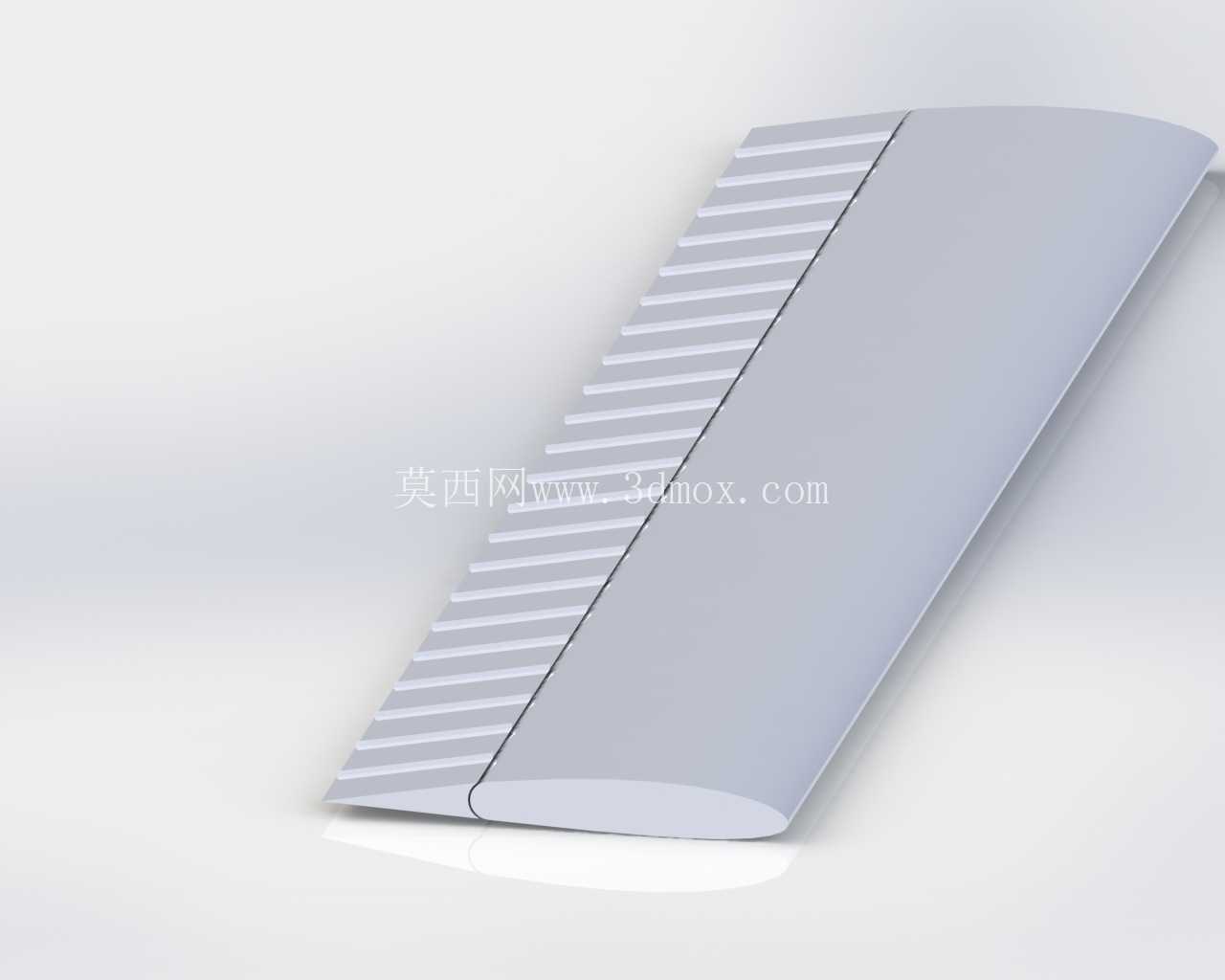

带肋条结构的NACA2412翼型构件

该翼型构件基于经典NACA2412低速翼型基准型线开发，在襟翼区域增设连续排布的肋条结构，核心服务于低速航空飞行器的翼面减阻需求，也可拓展应用于小型风力发电机叶片、高速轨道交通受电弓导流翼等存在流体摩擦阻力优化需求的场景。从实际工程落地的角度看，这类带肋条的翼面结构并非简单在标准翼型表面堆砌凸起，设计阶段需要先完成基准翼型的气动性能校核：NACA2412本身的相对厚度为12%，最大弯度位置位于弦长30%处，低速下升阻比特性优异，是轻型固定翼无人机、低速通航飞机常用的翼型截面，襟翼区域作为翼面后缘的可动/固定导流段，其表面的摩擦阻力占翼型总阻力的比例在低速巡航状态下可达40%以上，肋条结构的作用就是通过梳理近壁面的湍流边界层，抑制展向涡的无序发展，降低表面摩擦阻力。

设计过程中，肋条的排布方向严格平行于来流方向，单根肋条的截面为三角形微结构，肋条间距、高度均按照对应巡航雷诺数下的边界层厚度做匹配，避免肋条尺寸过大导致额外的压差阻力，也不会因尺寸过小无法起到湍流梳理作用。肋条与翼型主体采用一体化结构设计，不存在拼接缝隙，既可以减少装配带来的外形误差，也能避免缝隙导致的气流分离问题。从安装边界来看，该构件保留了标准NACA2412翼型的弦长、展向安装接口，前缘的型线完全匹配基准翼型的气动外形，不需要对原有翼面的连接结构做大幅修改，可直接替换原有同尺寸的襟翼段构件，降低改造成本。

在实际使用场景中，这类带肋条的翼型构件在低速巡航状态下，可实现襟翼区域摩擦阻力8%-12%的降低，对应整机巡航效率提升3%-5%，对于长航时小型无人机而言，能够直接提升有效续航时间；对于风力发电机叶片的叶尖段应用场景，肋条结构还能抑制叶片表面的流动分离，降低叶片的气动噪声，减少叶片运行过程中的振动载荷。建模过程中，肋条与翼面的过渡区域做了小半径圆角处理，避免应力集中，满足复合材料铺放成型或者金属铣削加工的工艺要求，不会出现加工死角，也能降低成型过程中出现缺陷的概率。翼型的后缘厚度按照实际加工工艺要求保留了合理的最小厚度，避免因锐边导致的加工难度提升和使用过程中的磕碰损坏，肋条的排布从襟翼起始位置一直延伸到后缘边缘，覆盖整个襟翼段的高摩擦阻力区域，保证减阻效果的覆盖范围。

从结构强度角度看，肋条结构在实现减阻功能的同时，还能提升襟翼段的展向结构刚度，减少翼面在气动载荷下的变形量，尤其是对于大展弦比的轻质翼面，一体化的肋条结构相当于在翼面表面增设了连续的加强筋，可在不额外增加结构重量的前提下，提升翼面的固有频率，降低翼面发生颤振的风险。设计阶段也充分考虑了不同安装场景的适配性，翼型的根部预留了标准的连接平面，可根据实际需求加装连接角片或者转轴结构，不需要对翼型主体做二次切削加工，保证气动外形的完整性。
