巴特法马斯F1对接组件结构设计

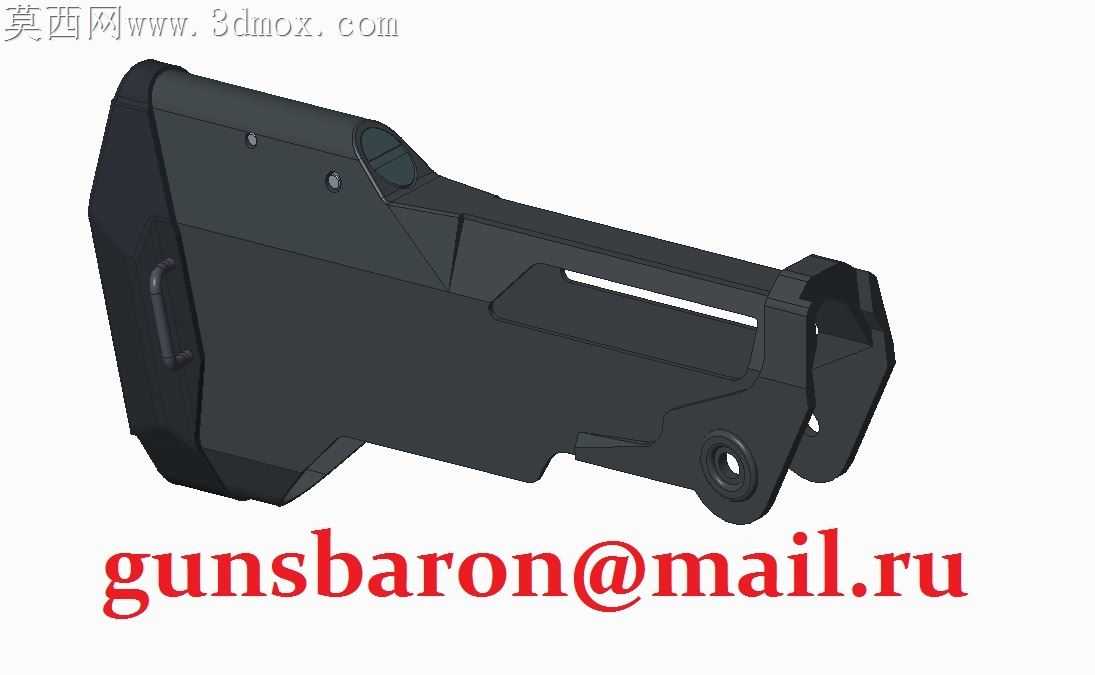

枪械对接组件的加工适配一直是轻武器配件生产里的隐形痛点，这类承力对接件既要保证反复拆装后的定位精度，又要在连续射击的振动工况下不出现松旷移位，稍有公差偏差就会导致组件卡滞或者配合间隙过大。这款巴特法马斯F1的对接组件，在加工适配层面做了不少针对性的细节处理，完全避开了常规同类配件的加工雷区。组件外侧的大平面没有做多余的曲面起伏，平直的基准面可以直接用平口钳装夹定位，一次装夹就能完成侧面安装孔的钻削加工，不用反复找正基准，能大幅减少装夹带来的形位公差。侧面的两个沉头安装孔，孔口做了0.2毫米的倒角过渡，既可以避免攻丝时产生的毛刺残留，又能让固定螺丝完全沉入孔内，不会突出表面刮蹭其他部件，沉孔深度严格匹配螺丝头厚度，装配后螺丝端面和组件表面齐平，没有突兀的凸起。前端的对接卡槽侧壁做了1度的拔模斜度，线切割加工时不会因为钼丝损耗导致卡槽上下宽度不一致，插配对接时能顺畅滑入，不会出现硬卡的情况，卡槽根部的圆角半径统一设为R0.8，既可以避免铣加工时应力集中导致的崩角，又能匹配对接件的对应圆角，装配后没有多余的旷量。组件下方的铰接孔做了铰孔精加工预留，粗加工后留0.1毫米的铰削余量，能保证孔壁的粗糙度达到Ra1.6，和铰接销配合时的间隙控制在0.02毫米以内，反复转动也不会出现晃动感。外侧的防滑凹槽深度控制在1.2毫米，铣加工时用直径3毫米的立铣刀一次走刀就能成型，不用分层切削，凹槽边缘的小圆角可以避免使用者握持时硌手，也不会在加工时产生锐边毛刺。组件背面的减重槽没有做复杂的异形结构，规则的矩形槽用普通立铣刀就能加工，槽底的平面度控制在0.05毫米以内，和枪身贴合时不会出现缝隙，减重槽的壁厚均匀保持在2.5毫米，既保证了组件的整体强度，不会在受冲击时出现变形，又能最大限度降低配件重量，不会增加枪械的额外负载。组件尾部的贴合面做了细微的网格防滑纹，纹路深度0.1毫米，和枪身对应面贴合时能增大摩擦力，即使固定螺丝出现轻微松动，组件也不会出现移位，防滑纹采用滚压加工成型，不会破坏表面的氧化层，耐磨损性能更好。所有棱边都做了0.3毫米的倒钝处理，没有尖锐的边角，不管是加工过程中的周转搬运，还是后续的装配使用，都不会划伤操作人员或者其他部件，表面处理可以直接采用硬质阳极氧化，不用再额外做打磨去毛刺的工序，能缩短整个加工流程的周期。
