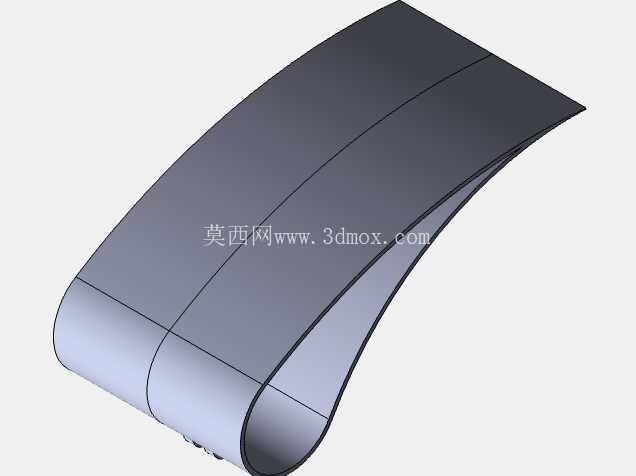

这套机翼增升操纵机构的设计参考了图-154客机的襟翼收放构型,主要用于民用支线客机、同级别运输类飞机的机翼增升系统,在飞机起降阶段通过改变机翼弯度与有效面积,提升低速状态下的升力系数,降低起降滑跑距离,同时在巡航阶段可完全收合至机翼后缘轮廓内,避免破坏机翼气动外形增加飞行阻力。

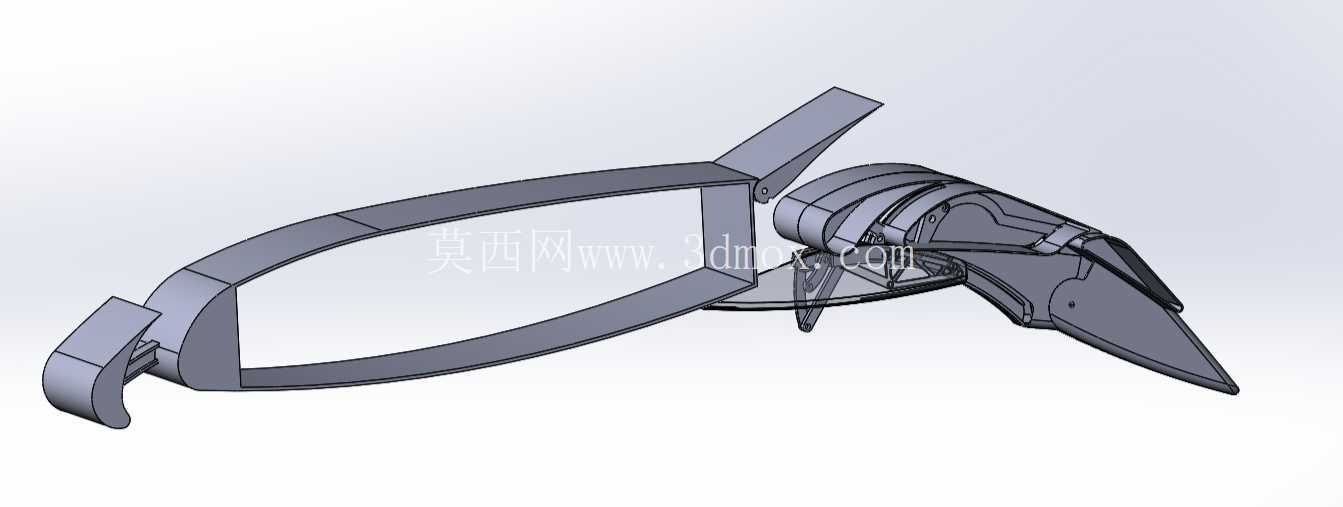

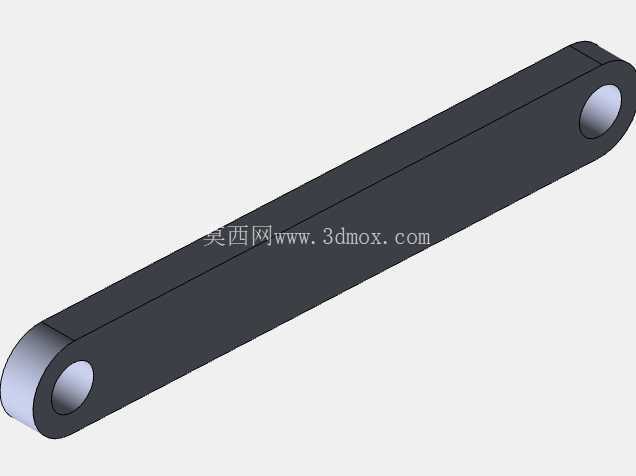

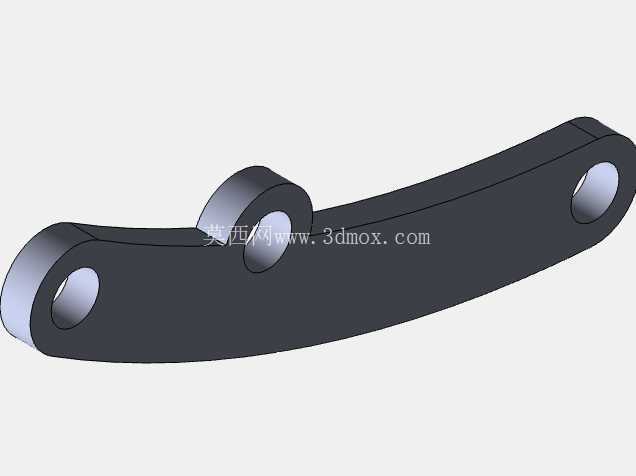

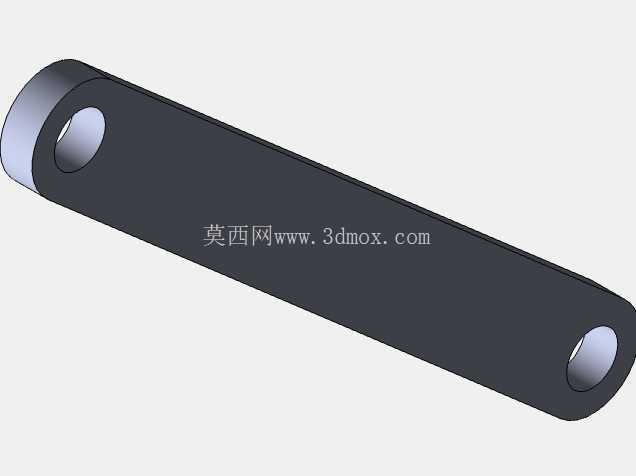

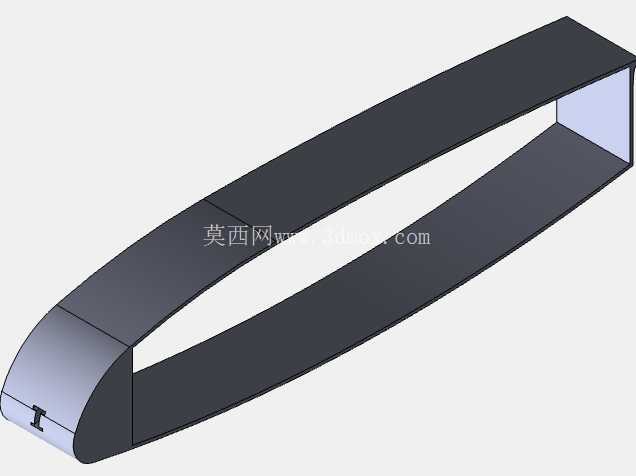

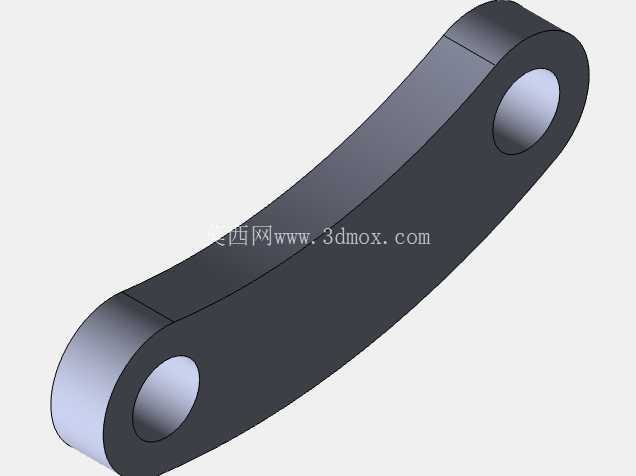

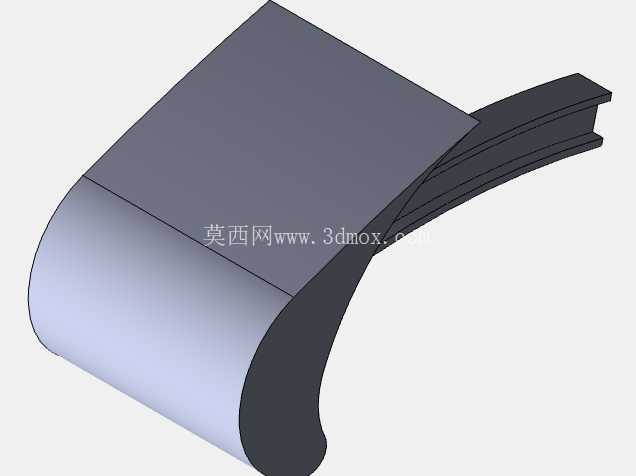

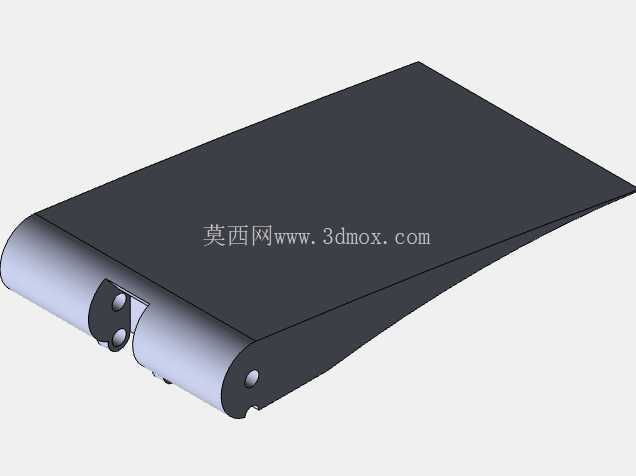

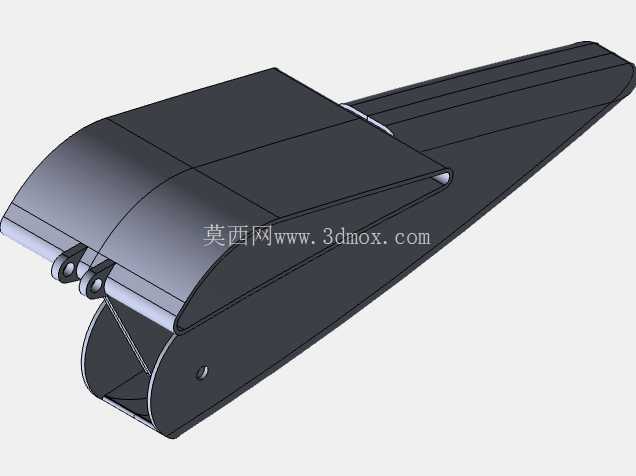

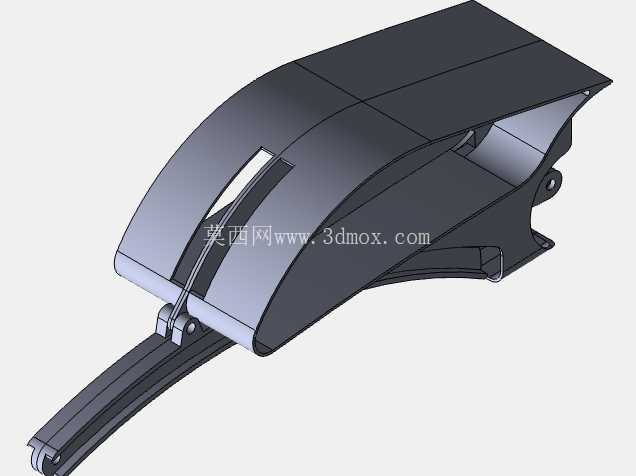

从功能实现逻辑来看,整套机构通过多组铰接连杆与作动转轴的配合,完成襟翼沿预设轨迹的伸出与收上动作,不同于简单铰链式襟翼的单轴转动,该机构在运动过程中会同时带动襟翼完成后退与下偏两个维度的动作,相比同尺寸单轴襟翼能多提供15%左右的有效机翼面积增量,增升效率更优。机构的主体承力框架采用环形闭合结构,直接与机翼后梁的承力接头对接,安装时可通过框架上的定位销孔与机翼主梁的基准面快速对齐,无需额外设计复杂的转接支架,适配翼型相对厚度12%-16%的梯形机翼,安装边界沿机翼弦向的占用深度不超过机翼弦长的22%,展向单组机构的覆盖宽度为1.2米,可根据机翼展长多组串联布置,相邻机构之间通过同步传动轴连接,保证左右机翼襟翼动作的同步性,避免两侧升力不对称引发飞行姿态偏差。

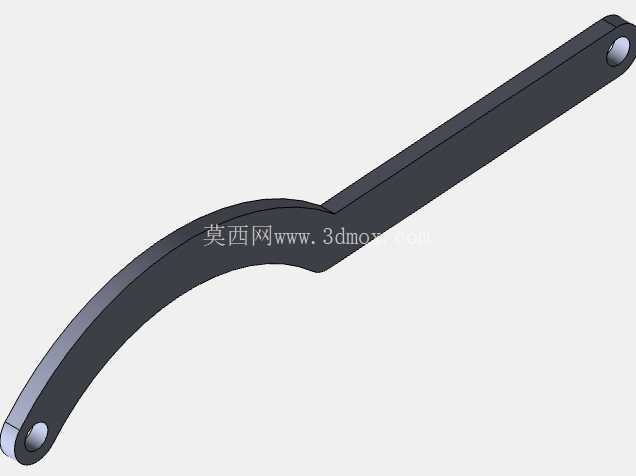

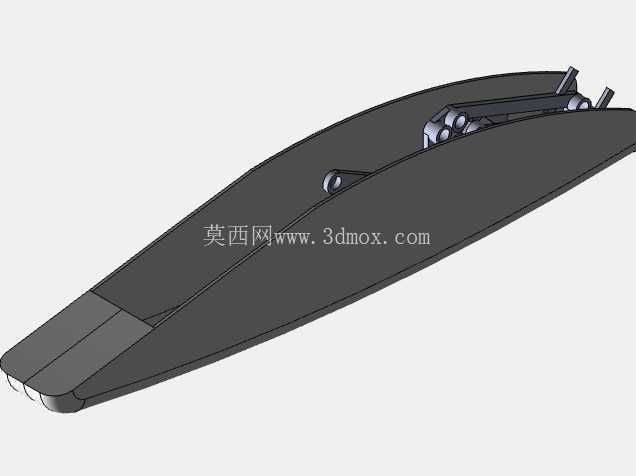

设计过程中优先考虑了机构的运动可靠性,所有铰接点均采用自润滑衬套配合,转动副的间隙控制在0.02mm以内,避免长期使用后出现旷量导致襟翼到位精度下降;作动摇臂的力臂经过多轮迭代优化,在襟翼完全伸出的最大受力工况下,作动器所需输出的驱动力相比初始方案降低了27%,可适配更小功率的液压作动筒或电作动器,减少机翼内部的安装空间占用与整机重量增量。机构的外形轮廓完全贴合机翼后缘的翼型曲线,收合状态下襟翼上表面与机翼主翼面的阶差不超过0.5mm,不会在巡航状态下引发额外的附面层分离,保证机翼的巡航气动效率。
在实际装机应用场景中,该机构可直接适配最大起飞重量60-80吨级的涡扇动力飞机,襟翼下偏角度可在0-35度范围内无级调节,起飞阶段通常下放15-20度,在保证足够升力增量的同时不会带来过大的阻力增量,缩短起飞滑跑距离;着陆阶段下放至30-35度,配合减速板与发动机反推装置,可将着陆滑跑距离控制在1800米以内,满足4C级机场的起降要求。机构的维护设计也充分考虑了航线运营的需求,所有铰接点的润滑嘴均布置在机翼后缘的维护口盖可达范围内,日常定检时无需拆开机翼蒙皮即可完成润滑保养,易损的衬套、密封件均可单独更换,无需整体拆卸机构主体,降低航线维护的工时成本。
整套机构的运动轨迹经过干涉校验,在全行程收放过程中,所有连杆、摇臂与机翼结构、周边系统管路之间的最小安全间隙不小于8mm,不会在极端温度变形、结构受力变形的情况下出现运动卡滞;承力部件的应力储备均按照航空结构1.5倍极限载荷的要求设计,在襟翼承受最大气动载荷的工况下,主体结构的最大应力低于材料屈服强度的60%,满足民航适航条款中关于结构强度的冗余要求。
