衍生式结构无人机动力机械手臂

这款适配无人机作业场景的机械手臂，核心围绕10N级负载输出需求完成结构开发，可直接挂载在多旋翼工业无人机的底部挂载位，适配电力巡检、高空采样、轻型物料投送等常见作业场景，在架空线路异物清除、林区火情监测样本采集、应急场景小型物资精准投放等工况下，能够替代人工完成近距离的操作动作，弥补无人机本身仅具备飞行移动能力、无法完成接触式作业的短板。

从结构设计逻辑来看，整个臂体采用衍生式拓扑优化思路完成构型，没有沿用传统工业机械臂的等截面梁式结构，而是根据受力路径的分布对非承载区域的材料做了针对性去除，在保证10N额定负载下结构刚度满足要求的前提下，尽可能降低臂体自身重量，避免过多占用无人机的有效载荷配额，适配无人机对挂载部件重量敏感的特性。臂体的动力输入端直接匹配1038KV规格的动力电机，动力传递路径做了短程化设计，减少中间传动环节的间隙与能量损耗，保证末端执行动作的响应速度，能够在无人机悬停状态下快速完成伸缩、摆动的动作调整，抵消部分飞行姿态微动带来的位置偏差。

安装边界层面，臂体根部设计有标准的无人机挂载连接法兰，法兰孔位间距适配主流工业无人机的通用挂载接口，不需要额外制作转接件即可完成装配，臂体完全伸展后的总长度控制在合理区间，避免伸展后臂体末端进入无人机旋翼的下洗气流干扰区，同时也不会因为臂展过长导致无人机整体重心偏移量超出飞控的调整阈值。臂体的走线全部采用内嵌式设计，动力线与信号控制线都布置在臂体内部的预留走线槽内，避免高空作业时线缆外露被气流吹动剐蹭旋翼，也能减少户外复杂环境下线缆老化、被树枝等障碍物勾挂的风险。

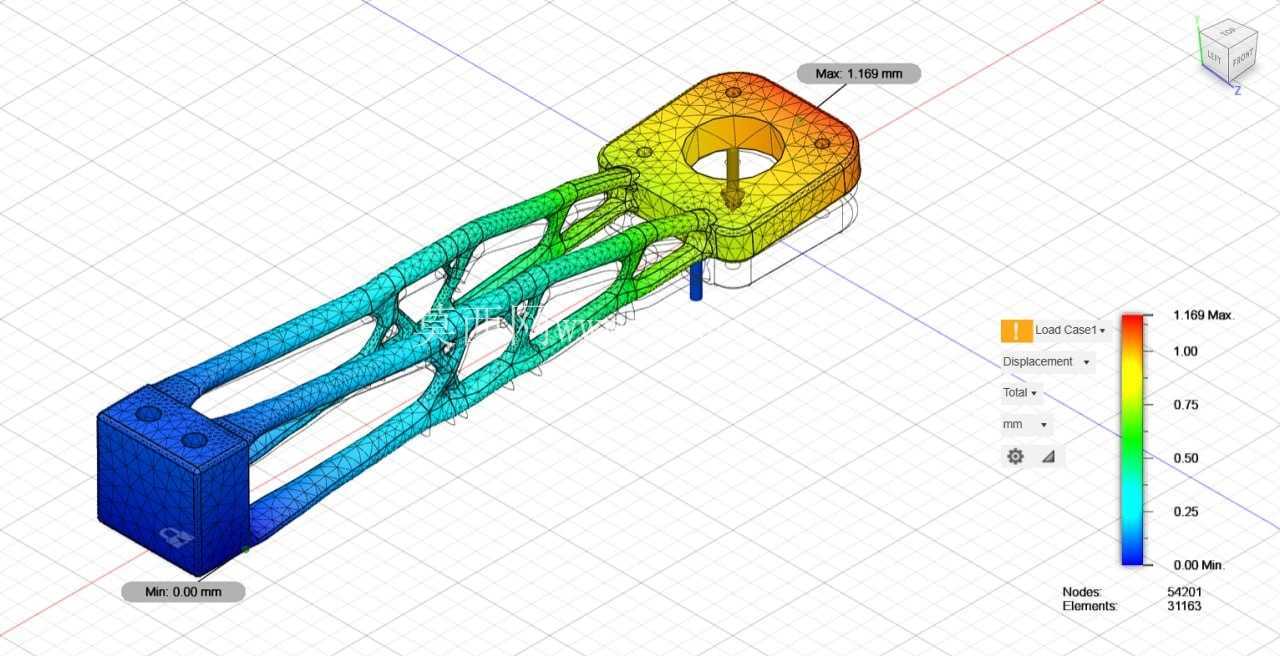

功能特性上，这款机械臂的末端预留了通用执行器安装位，可以根据不同作业需求快速更换夹爪、采样铲、切割头、磁吸头等不同的末端工具，不需要对臂体主体结构做改动。臂体的关节部位做了轻量化密封处理，能够应对小雨、扬尘等常规户外作业环境，不会因为少量进水或者积尘导致关节卡滞。在结构强度校核阶段，针对臂体完全伸展、末端承受额定10N负载的最恶劣工况做了仿真验证，臂体末端的形变量控制在作业允许的误差范围内，不会因为形变导致末端操作位置偏差过大，影响作业精度。

不同于地面固定安装的工业机械臂，这款适配无人机的臂体在设计阶段就充分考虑了空中作业的动态特性，关节阻尼做了针对性匹配，能够抵消无人机悬停时的高频微幅振动，避免臂体末端出现持续抖动的问题，保证接触式作业的稳定性。臂体的整体构型没有多余的外凸结构，所有棱角位置都做了圆弧过渡处理，减少飞行过程中的空气阻力，同时也避免臂体在收回状态下剐蹭无人机机身或者挂载的其他设备。在重量分配上，将重量相对较大的动力电机布置在靠近臂根的位置，降低臂体伸展后的转动惯量，让关节驱动时的动力消耗更小，同时也能减少臂体动作时对无人机整体姿态的冲击，降低飞控的姿态调整压力。
