带脚轮网格结构仓储转运托盘架

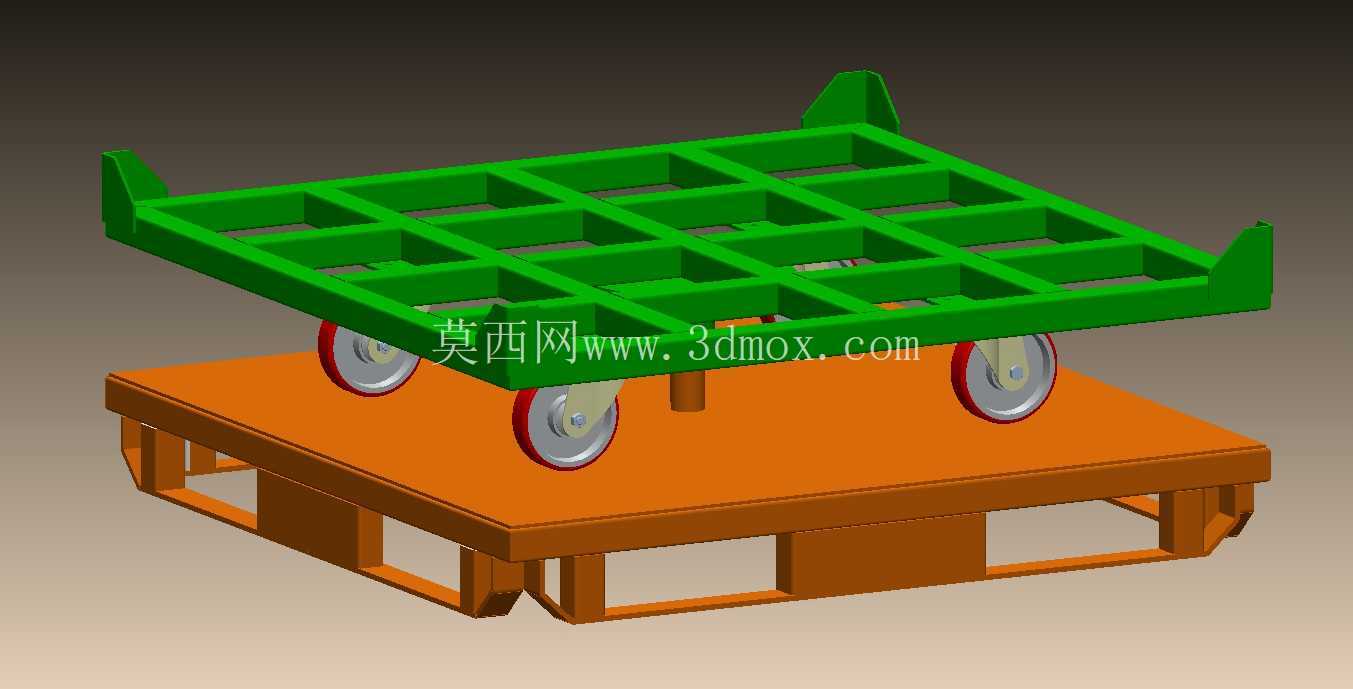

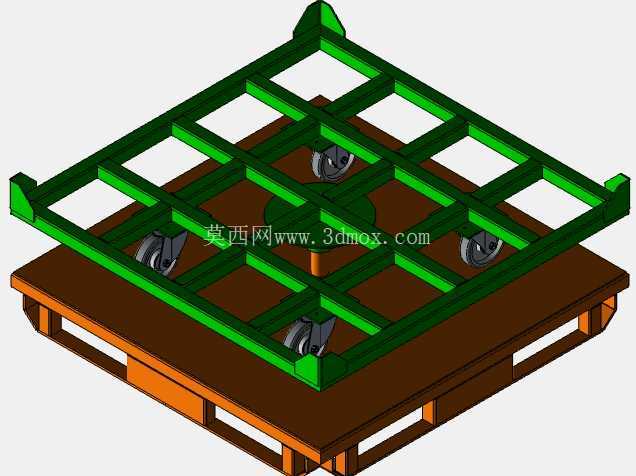

　　这款带脚轮的网格结构承载架，主要面向生产车间工序间物料周转、仓储区域短距离驳运场景设计，适配压铸车间、机加工车间的重型工件临时存放与转运需求，可直接配合叉车完成跨区域转运，也可依靠底部脚轮在平整车间地面完成人工推移作业，解决传统固定式托盘无法灵活短距离移位的痛点。从结构设计来看，上层承载面采用方管焊接形成网格镂空结构，相比整板式承载面，一方面大幅降低整体自重，减少焊接变形量，另一方面镂空结构可快速漏除工件携带的切削液、压铸脱模剂残留，避免积液在承载面积存造成工件锈蚀，同时网格的筋条间距经过匹配计算，可稳定支撑最小边长大于筋条间距的箱体类、框架类工件，不会出现工件卡滞、局部受力变形的问题。

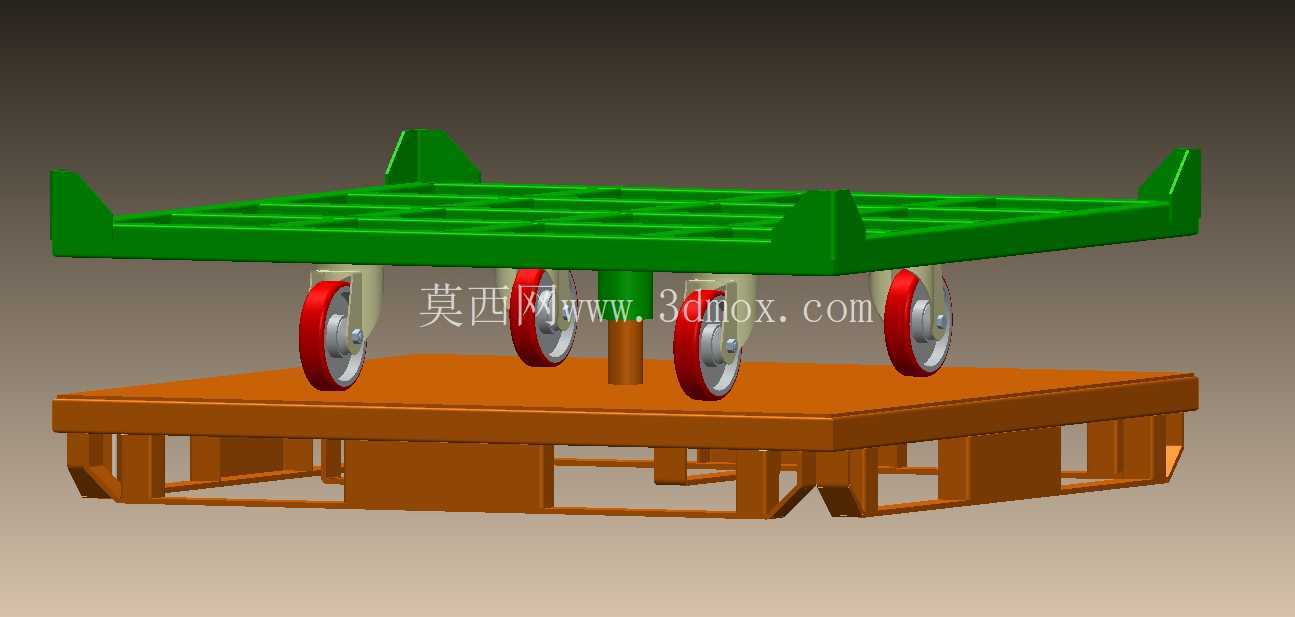

　　底部脚轮采用四组万向轮布局，安装位置避开上层网格的主受力筋下方，直接与底部托盘的承力纵梁焊接固定，每个脚轮安装位都增设了加强筋板，避免重载推移时脚轮安装座出现焊缝开裂的问题，脚轮选用带硬质聚氨酯轮面的款式，既可以承受单轮数百公斤的载荷，也不会在环氧地坪地面留下压痕，适配绝大多数生产车间的地面工况。底部基座采用标准托盘的尺寸边界设计，叉齿入口的高度、宽度完全匹配常规手动液压叉车、电动叉车的叉齿参数，无需额外适配即可完成叉取作业，基座的底部支脚高度经过计算，当脚轮处于悬空状态时，支脚可平稳接触地面，保证静态存放时的整体稳定性，不会出现滑移、倾斜的风险。

　　整体框架的焊接工艺采用满焊后打磨焊道的处理方式，所有外露棱边都做了倒角去毛刺处理，避免作业人员推移过程中被划伤，表面喷涂采用耐磨防锈的环氧类涂层，适配车间内存在切削液、少量油污的作业环境，长期使用不会出现涂层大面积脱落的问题。从安装边界来看，整体外形尺寸适配标准仓储货位的宽度要求，可直接驶入标准货架货位存放，无需额外调整货架间距，上层网格的承载面高度符合人体工程学作业高度，作业人员取放工件时无需过度弯腰，降低长时间作业的疲劳感。

　　设计过程中针对框架受力做了针对性优化，主承力方管的壁厚选型经过载荷校核，在额定承载范围内，框架的最大变形量控制在允许范围内，不会出现永久变形，网格筋条的排布方向与底部纵梁的受力方向对齐，将上层载荷直接传递到纵梁与脚轮、叉齿承力位，避免局部应力集中造成的框架开裂。在实际使用场景中，这款承载架可直接用于压铸工序完成后的工件临时冷却存放，镂空结构可加快工件的散热速度，冷却完成后可直接推移到机加工工序上料位，也可通过叉车直接转运到仓储区，减少工件二次吊装的工序，降低吊装作业的安全风险，同时脚轮的转动阻力经过匹配，重载状态下单人即可完成推移作业，无需额外辅助牵引设备。框架的边角位置都做了圆弧过渡处理，避免转运过程中磕碰周边设备、人员，底部叉齿入口处设置了导向倒角，叉车叉取时可快速对位，减少对位调整的时间，提升转运作业效率。
