垂直起降固定翼载人飞行器结构设计

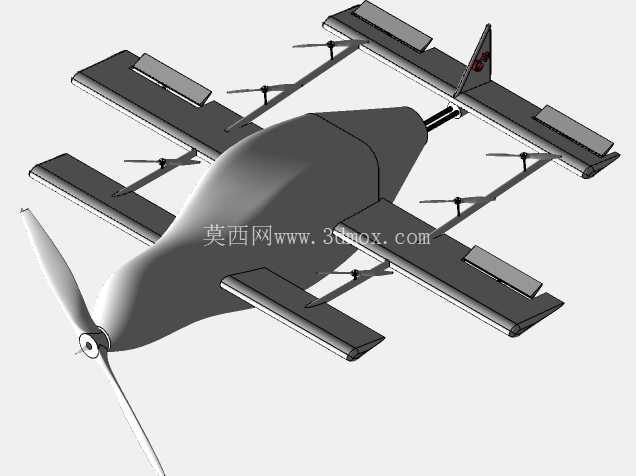

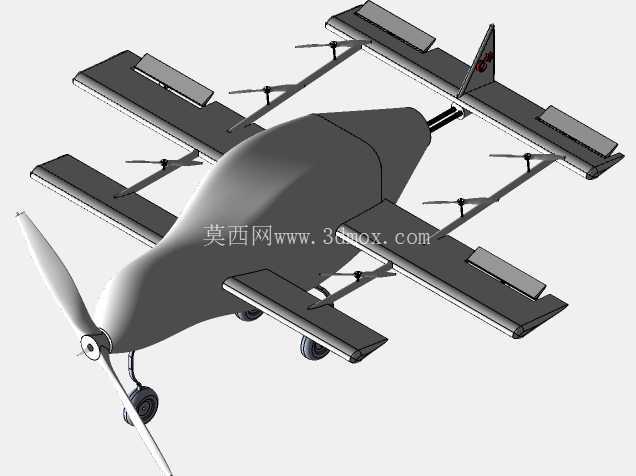

　　这款垂直起降固定翼载人飞行器的结构设计，核心瞄准城市低空通勤、应急短途投送、复杂地形快速抵达这类对起降条件要求极低的应用场景，不需要依托长距离铺装跑道，仅需一块平整的硬质空地即可完成起降作业，同时保留固定翼飞行器巡航阶段升阻比高、续航时间长、飞行速度快的优势，弥补纯多旋翼飞行器航程短、巡航效率低的短板。从整体布局来看，采用了翼身融合的主体构型，乘员舱位于机身中段的流线型封闭舱体内，舱体曲面做了连续顺滑过渡，没有突兀的棱角结构，既可以降低巡航阶段的压差阻力，也能为乘员提供足够的内部乘坐空间，舱体前部设置前置拉力螺旋桨，在固定翼巡航阶段提供持续的前飞拉力，桨叶根部设计有整流锥结构，减少桨轴位置的气流紊流。

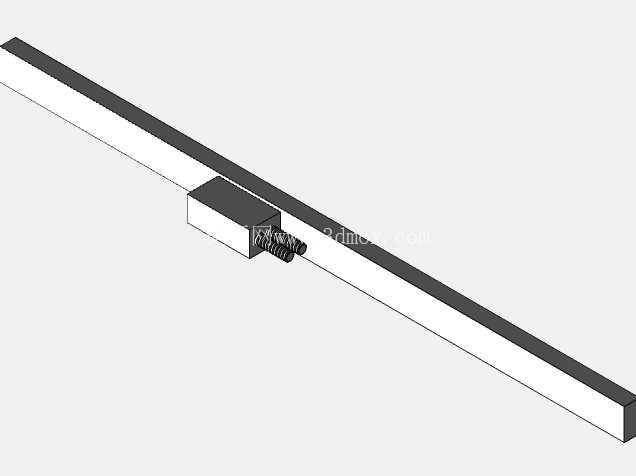

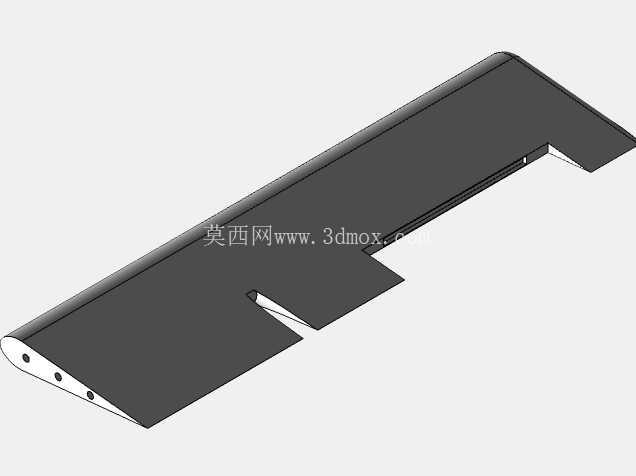

　　升力系统采用分布式多旋翼加固定翼的复合布局，上下两层平直机翼沿机身对称布置，每侧机翼上沿展向均匀布置多组旋翼动力单元，旋翼支杆垂直固定在机翼蒙皮表面，支杆与机翼的连接位置做了局部加强结构，传递旋翼工作时产生的交变拉力与振动载荷，机翼后缘设置独立的操纵舵面，在巡航阶段通过舵面偏转控制飞行器的俯仰与滚转姿态，垂直起降阶段则通过调整不同位置旋翼的转速差来实现姿态稳定，不需要额外的倾转机构，大幅降低了动力系统的结构复杂度与故障概率。尾翼采用单垂尾布局，设置在机身尾部的中轴线上，垂尾后缘设置方向舵，控制飞行器的偏航姿态，垂尾与机身的连接位置设置加强筋结构，承受机动飞行时的侧向载荷。

　　从安装边界来看，整机横向尺寸控制在较小范围内，旋翼旋转时的最大外廓不会超出机翼展向的安全边界，避免起降过程中旋翼与周边障碍物发生剐蹭，机身底部设计有平整的承力面，可适配简易起降平台的固定接口，不需要专用的起降保障设备。设计过程中重点考虑了不同飞行模式下的载荷传递路径，垂直起降阶段所有旋翼的升力通过支杆传递到机翼结构，再通过机翼与机身的连接框传递到机身主承力框架，最终传递到乘员舱与起落架结构；巡航阶段机翼产生的气动升力直接通过翼根连接结构传递到机身，前置螺旋桨的拉力通过发动机安装架传递到机身前部的承力框，两种模式下的载荷路径做了针对性的结构补强，避免不同工况下的应力集中问题。

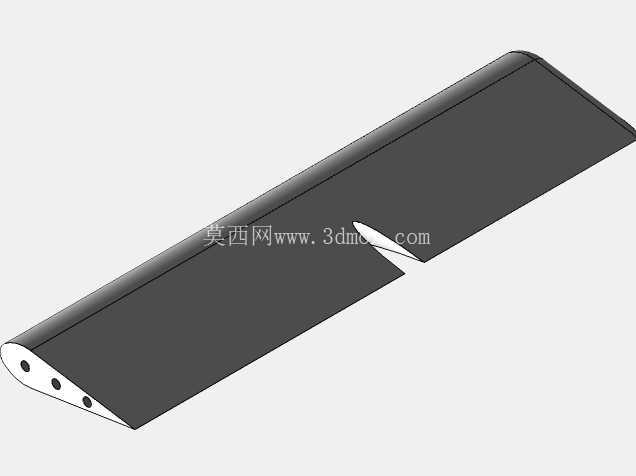

　　机翼采用平直翼型，低速状态下升力系数高，失速速度低，提升低空低速飞行时的安全性，旋翼单元的安装位置避开了机翼的气流分离区，减少旋翼下洗气流对机翼气动效率的干扰，同时也避免机翼紊流影响旋翼的进气效率。机身前部的螺旋桨与多组垂直旋翼之间设置了足够的安全间距，防止前飞时前置螺旋桨的尾流与垂直旋翼的流场产生过度耦合，降低飞行控制的难度。整机的重心设计在机翼气动中心与多旋翼升力中心的重合位置附近，无论是垂直起降阶段的悬停状态，还是固定翼巡航状态，都不需要过大的操纵力矩来配平重心偏移，减少动力系统的额外功耗，提升续航表现。结构选材上，主承力框架采用高强度轻质合金，机翼与机身蒙皮采用复合材料夹层结构，在保证结构强度的前提下尽可能降低整机自重，提升有效载荷能力。
