窄幅紧凑型小型皮带输送机构

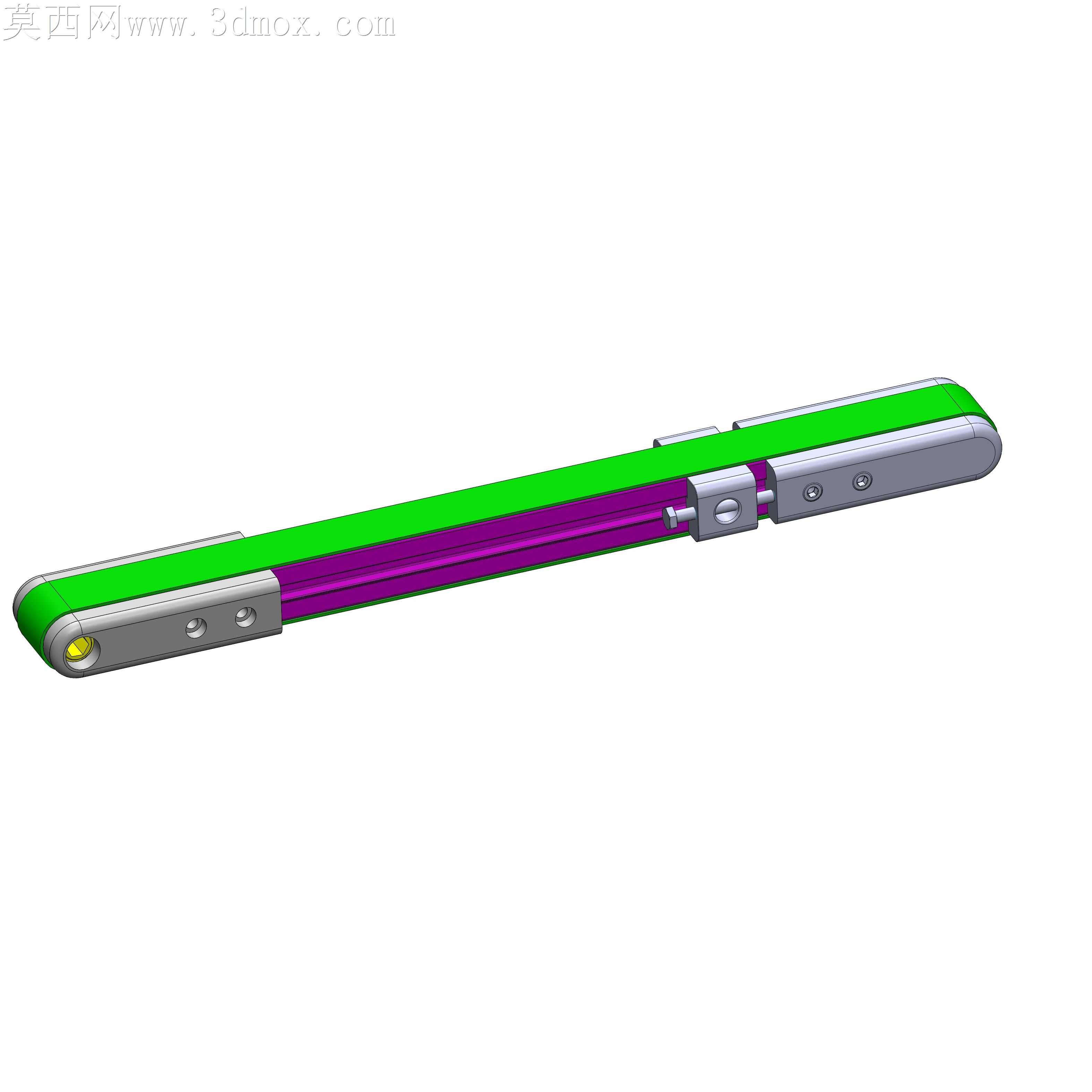

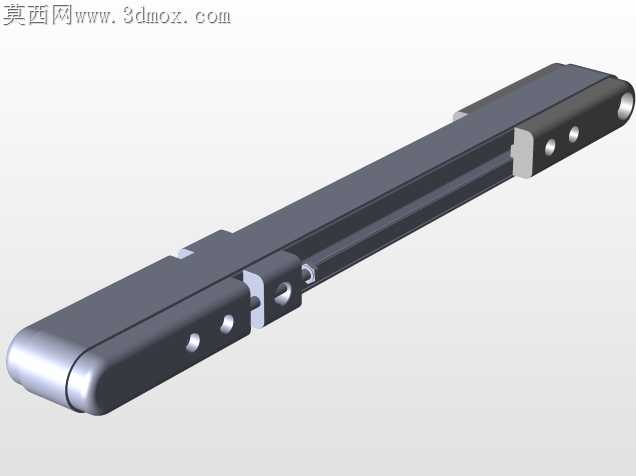

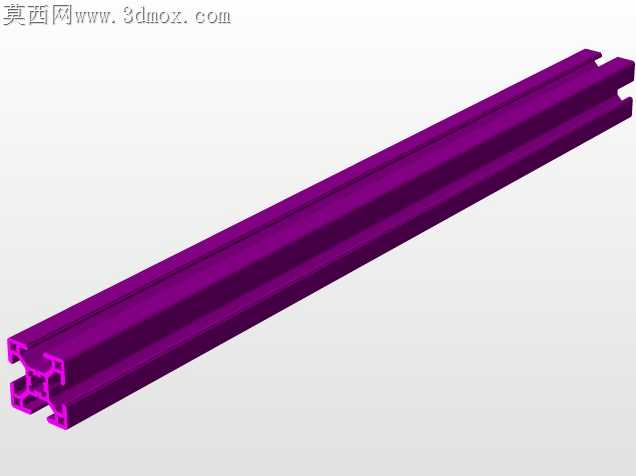

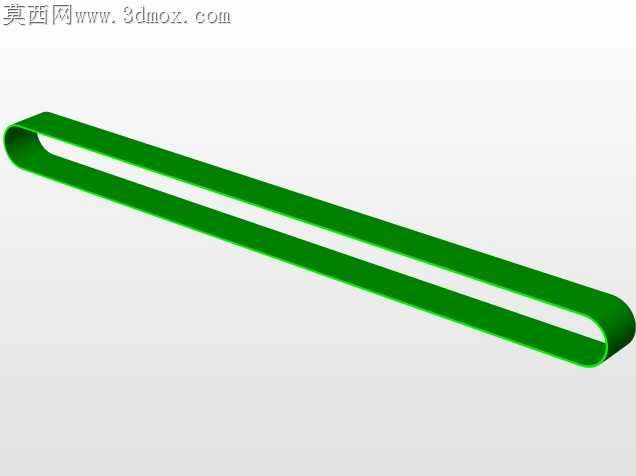

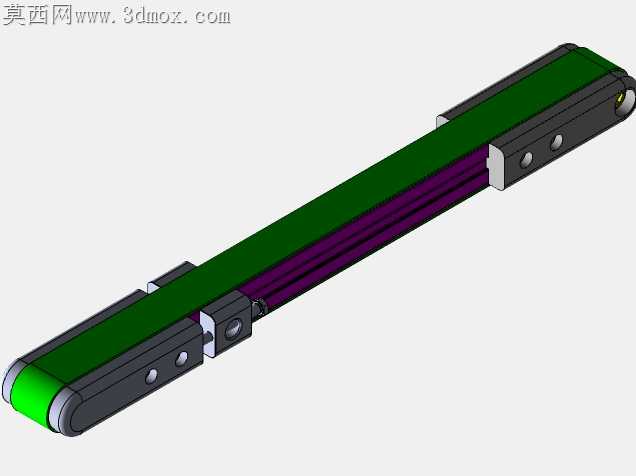

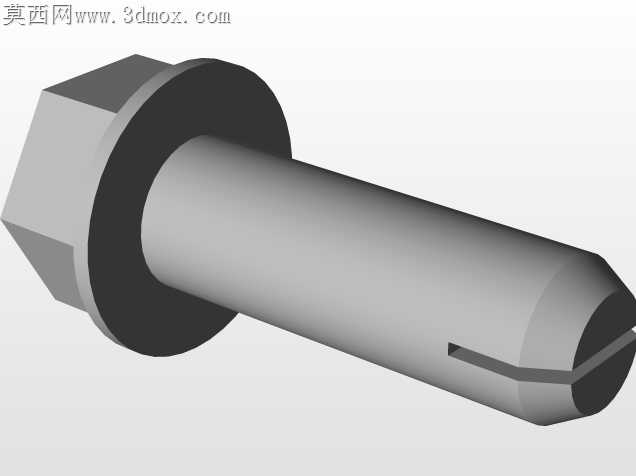

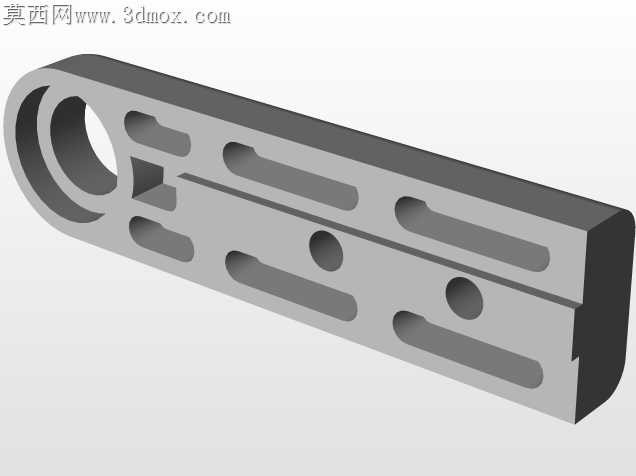

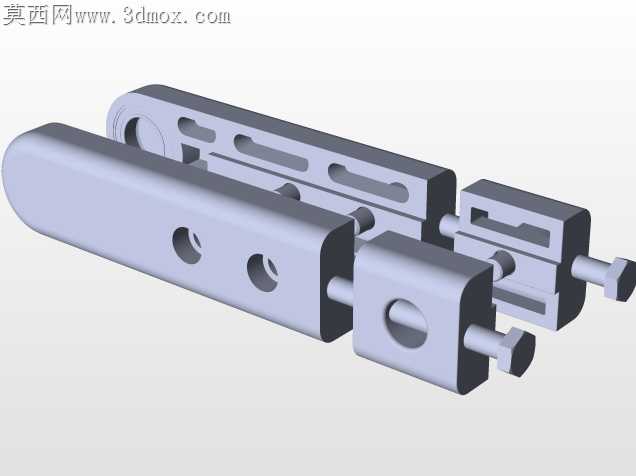

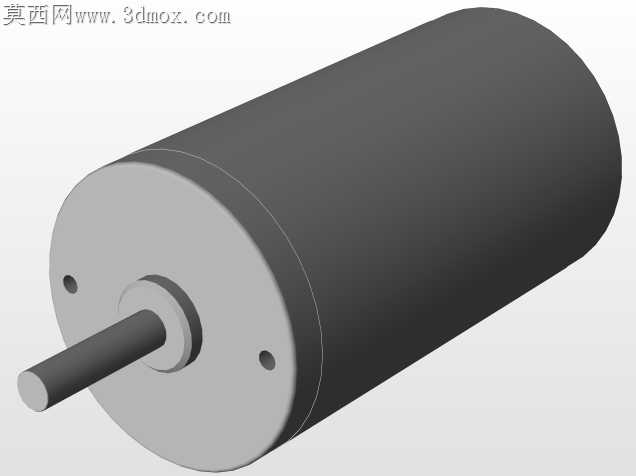

窄幅输送场景里最容易被忽略的问题，是侧边框架的形变累积——30mm宽度的输送段如果采用整根通长型材做侧边，加工时的内应力释放会让导轨面出现0.1-0.3mm的直线度偏差，皮带运行时就会持续往单侧跑偏，调都调不回来。这款小型输送机构把侧边框架拆成了三段式拼接结构，两端的驱动端、张紧端用机加工件做定位基准，中间的承载段用型材拼接，拼接处留了0.05mm的研配余量，装配时靠定位销锁死基准面，把整根型材的内应力变形拆成三段短型材的微小变形，每段的变形量都控制在皮带纠偏的允许范围内，不用额外加防跑偏挡边也能保证皮带平稳运行。张紧端的调节结构没有采用常见的腰型孔顶丝结构，而是把张紧滑块做成了嵌入式的燕尾槽结构，调节螺栓藏在端盖内部，不会像外露顶丝那样积灰卡滞，在有粉尘的轻工装配工位上用，半年不用拆开来清理调节机构。皮带承载面下方的支撑条没有铺满整个输送宽度，只在皮带两侧各留了5mm宽的支撑面，中间位置留空，既减少了皮带运行时的摩擦阻力，又能避免输送细小零件时，碎屑卡在支撑面和皮带之间磨坏皮带背面。端盖和框架的连接没有用外露的十字螺丝，全部用内六角沉头螺丝藏在框架的安装槽里，侧面没有突出的螺丝头，多台输送线并排拼接的时候不会出现干涉，能直接贴紧组成多通道输送组。驱动端的辊筒做了微中高处理，中间直径比两端大0.08mm，不用加工鼓形的复杂曲面，靠车削时的微小锥度就能让皮带自动对中，比加导向条的方案噪音小很多，运行时的噪音能控制在55分贝以内，适合放在桌面装配工位上用。框架的边角都做了R3的圆角倒钝，没有尖锐的铣削棱角，操作人员在旁边取放工件的时候不会刮到工作服或者手套，细节处的处理完全贴合现场使用的安全要求。
