塞斯纳150机型燃油滤组件结构设计

在通用航空小型活塞机型的燃油供给系统中，油路杂质过滤是保障发动机稳定运行的核心环节，本次呈现的构件正是适配轻型通航飞机的燃油滤安装基座壳体，属于燃油系统Gascolator组件的核心承载结构，直接承担油路杂质截留、滤芯定位安装、油路接口对接的多重功能，是小型活塞飞机燃油系统中不可缺少的基础部件。

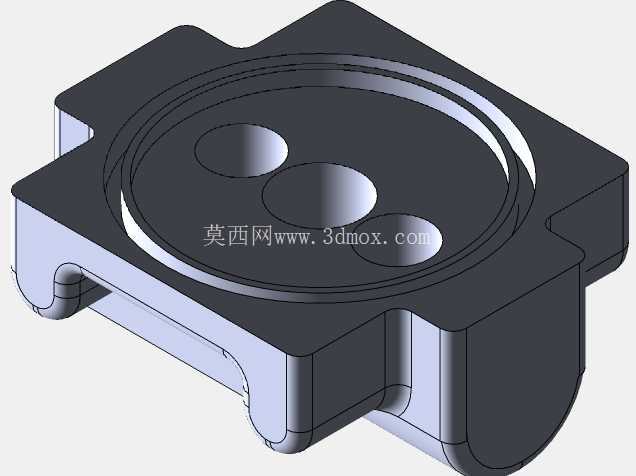

从实际装机场景来看，该构件安装于发动机舱防火墙靠近燃油管路进油端的位置，上游连接机翼油箱出油管路，下游对接燃油泵进油口，工作过程中需要持续承受燃油管路的脉动压力，同时要耐受发动机舱内的温度交变、振动冲击，因此结构设计上首先要满足安装固定的可靠性。整体外形采用方形安装法兰配合下部弧形腔体的结构，方形法兰的四个凸耳上预留安装孔位，能够直接通过螺栓固定在发动机舱的安装支架上，法兰面与安装面贴合时可加装密封垫片，避免长期振动下出现连接松动，下部弧形腔体则为内部滤芯预留足够的容纳空间，同时减少壳体本身的应力集中点，避免压铸成型后出现壁厚不均导致的缩孔缺陷。

上部圆形腔体内设置三个同轴定位凸台，分别对应进油口、出油口以及滤芯的中心定位柱，三个凸台的高度差经过匹配设计，安装滤芯时能够直接通过凸台实现径向定位，不需要额外增加定位销结构，减少零件数量的同时也降低了装配复杂度。腔体边缘设置整圈密封槽，用于安装O型密封圈，上盖压紧后能够实现腔体的完全密封，避免燃油渗漏，密封槽的深度与宽度按照航空橡胶密封圈的压缩比标准设计，保证在-40℃到120℃的工作温度区间内，密封面始终保持足够的压缩量，不会因为橡胶老化或者温度形变出现渗漏问题。

设计过程中优先考虑压铸工艺的成型可行性，所有外壁的转角位置都设置了合理的铸造圆角，避免直角位置出现应力集中，同时壁厚保持均匀过渡，从法兰位置的3.5mm到腔体侧壁的3mm平滑过渡，避免压铸过程中因为金属液流速不均产生冷隔、浇不足的缺陷。安装凸耳的位置做了局部加厚处理，螺栓拧紧时的压紧力能够通过加厚区域均匀传递到整个法兰面，不会因为局部应力过大导致法兰开裂。下部弧形外壁上设置的加强筋结构，沿着腔体的受力方向布置，既能够提升壳体整体的结构刚度，减少发动机振动带来的结构共振，也能够在压铸过程中起到辅助流道的作用，让金属液更好地填充到腔体下部的弧形区域，提升成型良品率。

从安装边界来看，方形法兰的外轮廓尺寸控制在120mm×120mm范围内，下部腔体的最大突出高度不超过60mm，整体安装后不会和周边的燃油管路、发动机附件产生干涉，三个油路接口的位置按照现有装机管路的走向布置，不需要对原有飞机的管路走向做修改，能够直接替换同型号的老旧构件，维修替换时的适配性更强。腔体内部的容积经过计算，能够容纳标准规格的100目不锈钢燃油滤芯，满足小型活塞发动机的燃油流量需求，不会因为滤芯通流面积不足导致燃油供油压力下降，影响发动机的正常功率输出。

在细节结构处理上，壳体表面没有多余的凸起结构，所有非安装面都做了平滑过渡处理，日常维护时能够快速擦拭表面积累的油泥与灰尘，检查密封面是否存在渗漏痕迹。三个定位凸台的端面平面度控制在0.1mm以内，安装滤芯后滤芯端面与凸台端面能够完全贴合，避免未经过滤的燃油从贴合面缝隙直接流入出油路，失去过滤作用。法兰安装孔的位置度公差控制在0.2mm以内，保证安装时螺栓能够顺利穿入安装支架的对应孔位，不需要现场扩孔调整，降低外场维护的操作难度。

这类构件虽然属于燃油系统中的小型基础部件，但直接关系到发动机的燃油供给安全，设计过程中每一处尺寸、每一个圆角、每一处壁厚的选择，都需要同时兼顾功能可靠性、工艺可行性、安装维护便捷性三个维度的要求，既要满足飞行过程中的严苛工况要求，也要适配批量压铸生产的工艺特点，同时还要考虑后续几十年使用周期内的维护替换成本，不能出现因为结构设计不合理导致的维护困难、寿命不足的问题。
