存在结构缺陷无法飞行的飞机造型压铸构件

在航空零部件压铸成型的工艺验证环节，这类存在明显结构缺陷的飞机造型构件常作为工艺对标样件使用，帮助现场工艺人员快速识别充型不足、结构错位等典型压铸缺陷，避免批量生产时出现同类问题。从实际应用场景来看，这类样件不会进入装机环节，多放置在车间工艺展示区、模具调试工位，作为新入职模具工、压铸操作工的缺陷识别培训素材，也可用于压铸模流分析的结果对标，将模拟仿真的充型缺陷和实际压铸件的问题点一一对应，校准模流分析的参数设置。

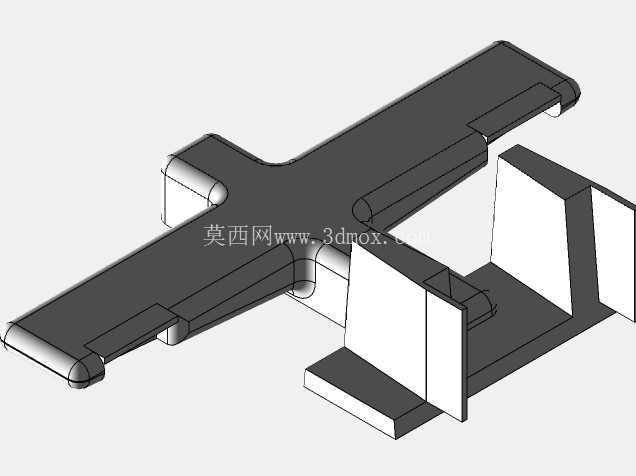

从构件本身的功能特性来看，该构件完全不具备飞行所需的气动外形与结构强度，机身与机翼的衔接处存在明显的充型缺料，垂直尾翼部分的结构错位直接破坏了整体气动布局，即便作为静态展示摆件也存在外形规整度不足的问题，本质是压铸工艺参数调试阶段产生的不合格品。观察其结构可以发现，设计初期原本是按照小型固定翼飞机的简化外形进行压铸毛坯设计，机身主体采用等截面矩形结构降低压铸充型难度，机翼采用对称平直翼布局简化模具抽芯结构，尾翼部分原本设计为垂直安定面加水平安定面的常规布局，但实际压出的构件尾翼部分出现了严重的结构偏移，水平安定面完全缺失，垂直安定面的位置也偏离机身轴线超过15度，直接导致整体结构完全不满足预设的外形要求。

从设计思路层面反推，该构件的原始设计目标应该是制作一款小型飞机造型的压铸工艺纪念品，或是航空科普用的简易飞机模型毛坯，因此在结构设计上尽可能简化了曲面造型，所有棱边都采用R2左右的圆角过渡，避免压铸时出现应力集中导致的开裂，机身壁厚控制在2.5mm，符合锌合金压铸的常规壁厚要求，机翼和机身的衔接处原本设计了1mm的工艺圆角减少充型阻力，但实际生产中因为内浇口位置设置不合理，金属液充型时在机翼尾端和尾翼部分出现了冷隔、缺料，加上抽芯机构的定位误差，最终导致尾翼结构完全错位。

从外形尺寸与安装边界来看，该构件整体长度约120mm，翼展约90mm，机身最大宽度18mm，整体投影尺寸和常规成人手掌大小接近，原本设计的底部安装基准面是机身下表面的平面区域，计划后续通过粘接或者螺丝固定的方式安装在展示底座上，但因为机身下表面存在明显的顶杆痕迹和翘曲变形，平面度误差超过0.8mm，完全无法满足平稳安装的要求。机翼部分的厚度设计为2mm，实际成型后机翼末端的厚度不足1mm，边缘存在明显的飞边和缺料，即便是后续通过人工打磨修整也无法达到均匀的壁厚要求。

在日常的模具调试工作中，这类缺陷样件的参考价值远高于合格成品，通过对该构件的缺陷位置进行剖切分析，可以准确判断出压铸时的金属液流态、排气槽设置是否合理、锁模力是否足够，比如该构件尾翼部分的错位问题，本质是模具的侧抽芯滑块出现了复位误差，需要重新调整滑块的锁紧楔块角度，同时检查复位弹簧的预紧力；机翼末端的缺料问题，则需要调整内浇口的导流角度，适当提高压射速度，让金属液能够在凝固前充分填充到模具型腔的末端位置。很多刚接触压铸工艺的设计人员容易忽略工艺性对产品成型的影响，单纯从外观造型出发设计结构，最终导致模具反复修改也无法压出合格产品，通过对这类失效样件的实地观察，可以更直观地理解压铸工艺的约束边界，在后续设计中提前规避壁厚突变、抽芯角度过小、充型路径过长等问题。
