NACA2412翼型适配微型无人机电机安装座

在微型固定翼无人机的动力系统搭建环节，电机安装座是连接动力单元与机翼主体的核心受力构件，这款适配NACA2412翼型的电机安装装置，正是针对小尺寸低速固定翼无人机的翼型结构特点开发的专用连接部件。日常作业中，这类微型无人机常被用于低空航测、小范围环境巡检、航模竞技等场景，动力单元多采用外径20-28mm级别的外转子无刷电机，搭配适配NACA2412翼型的螺旋桨，安装座需要同时承担电机运转的振动传递、螺旋桨拉力传导、翼面结构补强的多重作用，不能出现应力集中导致的翼面开裂或者安装位松动的问题。

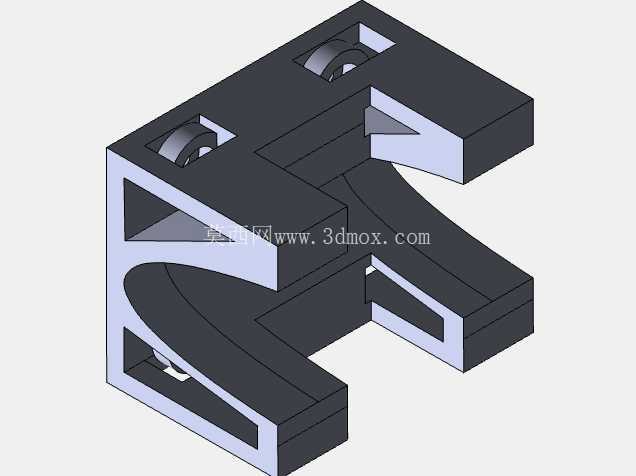

从结构设计逻辑来看，这款安装座采用了一体化嵌装的结构思路，整体轮廓完全贴合NACA2412翼型的翼肋截面曲线，不需要额外对翼面进行切削改造，安装时可以直接嵌入机翼前缘的预设槽位，和翼肋、蒙皮的贴合度更高，不会破坏翼型的原有气动外形。安装座上预留的两组轴承安装位，是针对电机轴延长或者桨轴前置的布局设计的，能够给转动轴提供两点支撑，避免单端固定的电机轴在螺旋桨高速转动时出现径向跳动，降低动力系统的振动幅度，减少振动传递到机身带来的飞控传感器干扰。

功能特性层面，这款安装座采用对称式的卡槽结构，上下两侧的镂空槽既可以减轻自身重量，符合微型无人机对结构件轻量化的要求，同时能够作为走线通道，让电机的三相供电线可以沿着翼肋内部的空间布设到机身电调位置，避免线缆外露破坏翼面气动外形，也能减少飞行过程中线缆被气流吹动产生的额外阻力。安装座的受力面做了加厚处理，对应电机安装孔位的位置设置了内嵌的加强筋，能够承受最大3kg级别的静拉力，适配单电机推力1.5-2.5kg的动力配置，满足1-3kg起飞重量的微型固定翼无人机使用需求。

安装边界方面，这款安装座的整体外轮廓完全匹配NACA2412翼型在弦长120-150mm位置的截面尺寸，翼型方向的厚度适配30-40mm的机翼最大厚度，安装时只需要在机翼前缘对应位置开出和安装座外轮廓一致的嵌槽，使用环氧结构胶将安装座和两侧的翼肋粘接固定即可，不需要额外增加固定螺丝，粘接面的接触面积足够应对飞行中的拉力与振动载荷。电机安装位的孔位适配标准19mm、25mm孔距的外转子无刷电机，轴承位适配内径3mm、外径6mm的微型深沟球轴承，能够兼容市面上绝大多数微型固定翼无人机常用的动力配件，不需要单独定制配套零件，降低整机的搭建成本。

实际使用场景中，这类安装座除了用于常规的尾推或者前拉式固定翼无人机，也可以适配双发固定翼的机翼电机安装位，对称的结构设计不需要区分左右翼，左右机翼可以使用同款安装座，减少备件的种类。结构上的镂空设计除了走线和减重，还能够让飞行过程中的部分气流穿过安装座位置，降低电机运转产生的热量堆积，避免长时间大油门飞行时电机热量传递到机翼蒙皮，导致泡沫或者轻木材质的蒙皮出现受热变形的问题。和传统的平板式电机安装座相比，这种贴合翼型的一体化安装座不需要额外制作转接片，安装后的电机轴线和翼弦线的角度更容易保证，能够减少动力安装角偏差带来的飞行配平问题，降低整机调试的难度。
