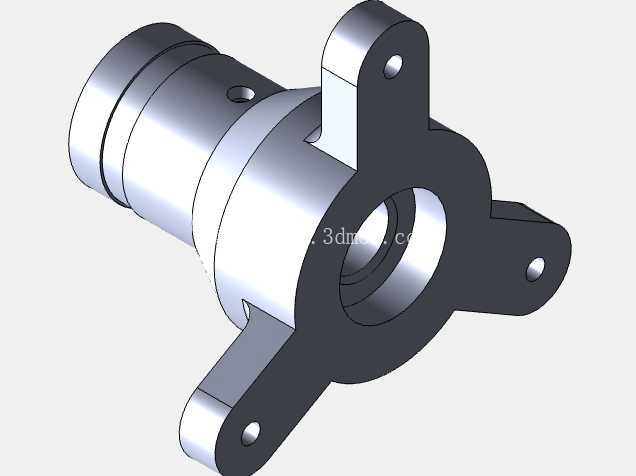

三耳式刚性同心连接法兰毂结构

在中小功率传动系统的轴端连接场景里，这类三耳结构的法兰毂是非常常见的刚性连接部件，多数应用在需要限制轴端径向窜动、同时传递中等扭矩的工况下，比如小型内燃机组的输出轴对接、农用机械的传动箱输出端连接、小型泵组的动力输入轴端固定，都能看到这类结构的身影。和常见的四耳、六耳法兰不同，三耳布局的法兰毂在安装空间受限的场景下优势明显，三个安装耳沿法兰盘周向120度均匀分布，在保证连接刚性的前提下，能有效减少法兰盘的整体外轮廓尺寸，避免和周边的管线、机架结构产生干涉。

从实际功能来看，这个部件的核心作用是在旋转轴和三螺栓安装组件之间建立刚性同心连接，一端的筒状轴套部分用于和待连接的旋转轴配合，通常根据轴端的固定形式选择过渡配合或者小间隙配合，轴套侧壁预留的销孔或者顶丝孔，用于实现轴和毂的周向固定，避免传动过程中出现相对转动；另一端的三耳法兰盘则通过三个螺栓和对面的安装组件锁紧，法兰盘中心的通孔需要和对接组件的定位止口做配合，保证两者的同轴度误差控制在允许范围内，避免轴系运转过程中出现偏心带来的振动、轴承磨损加剧等问题。

设计这类法兰毂的时候，首先要核算的是连接耳的受力情况，三个安装耳在螺栓锁紧后，既要承受轴系传递的扭矩带来的剪切力，还要承受轴端可能存在的轴向窜动带来的拉压力，所以安装耳的厚度、螺栓孔到法兰中心的距离都需要根据传递的额定扭矩做校核，避免出现耳板断裂、螺栓孔变形的失效问题。轴套部分的长度设计也有讲究，过短会导致轴和毂的配合面不足，运转过程中容易出现偏摆，过长则会占用过多的轴端空间，增加不必要的整体重量，通常轴套的有效配合长度取配合轴径的1.2到1.5倍，就能兼顾连接稳定性和空间占用的平衡。

从安装边界来看，这类三耳法兰毂的外轮廓尺寸主要由三个安装耳的外切圆直径决定，安装时需要预留足够的螺栓操作空间，三个螺栓的分布圆直径要和对接组件的安装孔位完全匹配，法兰端面和轴套轴线的垂直度公差需要控制在0.02mm以内，才能保证锁紧后整个连接副的同轴度。轴套内孔的尺寸公差通常根据配合等级选H7或者H8，和轴配合后需要保证无明显的径向晃动，法兰端面上的定位止口尺寸需要和对接件的止口做基孔制配合，间隙控制在0.01mm到0.03mm之间，既方便安装对位，又不会出现过大的偏心。

在实际选型应用中，这类三耳法兰毂相比传统的平键连接联轴器，结构更紧凑，零件数量更少，不需要额外的弹性缓冲元件，适合用在转速不高、扭矩波动不大、对连接刚性要求较高的场合，安装时只需要将轴套套入轴端，锁紧顶丝或者打入定位销，再将三个法兰螺栓按对角顺序均匀锁紧即可，日常维护也不需要频繁拆解检查，只要定期确认螺栓的锁紧力矩没有衰减，就能保证长期稳定运行。需要注意的是，这类刚性连接结构不适合用在两轴存在明显角度偏差或者径向偏移的场景，否则会在运转过程中产生很大的附加载荷，加速轴和轴承的磨损，所以安装前必须确认对接两轴的同轴度在允许范围内，再完成法兰毂的固定锁紧。
