带安装座槽轮导向支撑组件结构设计

项目分类:通用五金配件 发布时间:2026-06-29 ID:1190158
  • 带安装座槽轮导向支撑组件结构设计
  • 带安装座槽轮导向支撑组件结构设计
  • 带安装座槽轮导向支撑组件结构设计
  • 带安装座槽轮导向支撑组件结构设计
  • 带安装座槽轮导向支撑组件结构设计
  • 带安装座槽轮导向支撑组件结构设计
  • 带安装座槽轮导向支撑组件结构设计
  • 带安装座槽轮导向支撑组件结构设计
  • 带安装座槽轮导向支撑组件结构设计
  • 带安装座槽轮导向支撑组件结构设计
  • 带安装座槽轮导向支撑组件结构设计

这套带安装底座的槽轮导向支撑组件,在轻载输送线、小型物料滑移导向、工装夹具定位导向场景中应用十分广泛,很多做非标自动化设备的结构工程师在做线边工位的物料滑移导向、小型吊具的行走导向、柜门平移导向结构时,都会优先选用这类结构形式,相比直接采购成品滑轮组件,自行建模设计的结构可以更好适配现场的安装空间,匹配实际的载荷需求,避免成品件安装孔位不符、轮槽宽度不匹配导向件规格的问题。

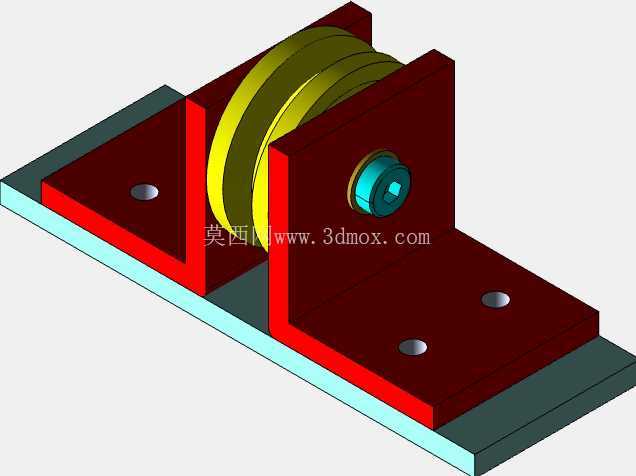

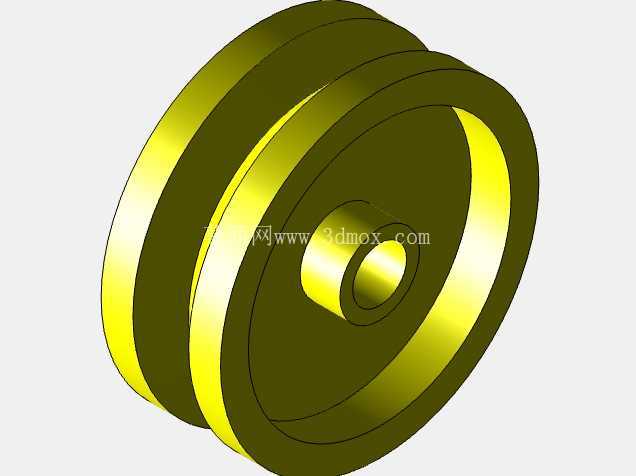

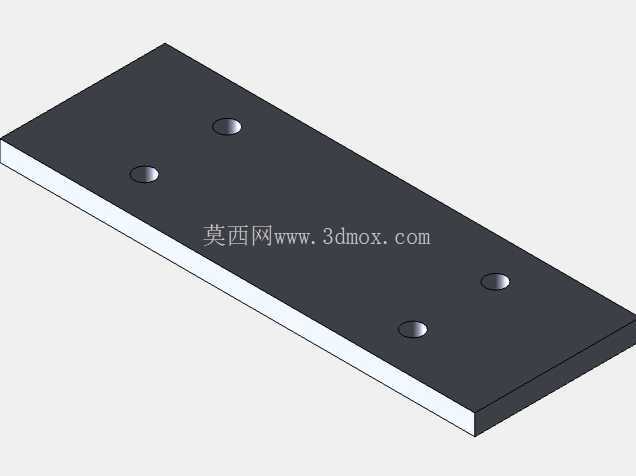

从实际功能来看,这套组件核心是通过中间的带槽滚轮,为圆钢导轨、钢丝绳、扁平传动带提供滚动支撑与导向,将滑动摩擦转化为滚动摩擦,大幅降低运动过程中的阻力,同时两侧的立式支撑板可以对滚轮形成侧向约束,避免滚轮受侧向力时出现窜动甚至脱出的问题,底部的L型折弯安装底座则承担整个组件的承载与固定作用,底座上开设的四个沉头安装孔,可以适配内六角圆柱头螺钉进行固定,沉孔设计可以让螺钉头部完全埋入底座平面内,不会突出安装面干涉其他部件的布置,也能避免螺钉头部受外力磕碰出现变形,后续拆卸维护时更加方便。

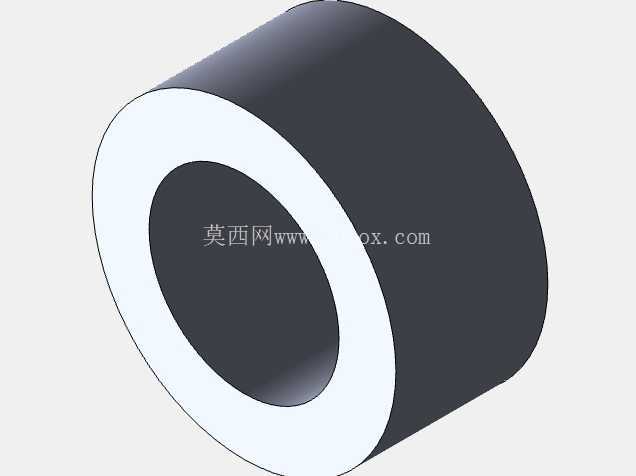

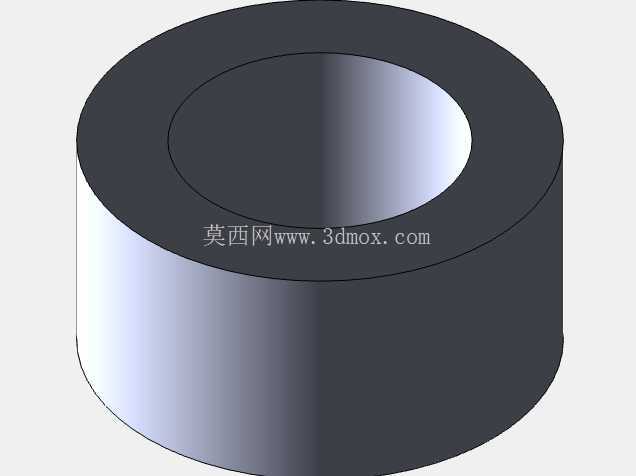

设计这套结构的时候,首先要明确实际使用场景的载荷上限,根据导向件的规格确定滚轮的轮槽尺寸,比如如果是适配直径10mm的圆钢导轨,轮槽的圆弧半径就要略大于5mm,槽深要保证导轨在正常工作状态下不会从槽内脱出,同时轮槽的表面粗糙度要控制在合理范围,既不能过于粗糙增大摩擦阻力,也不能过于光滑导致加工成本过高。滚轮与中心轴之间的配合选择也很关键,轻载低速场景下可以直接采用轴与滚轮内孔的间隙配合,依靠铜套或者自润滑衬套实现耐磨,不需要额外加装滚动轴承,能简化结构降低成本,如果是转速较高或者载荷偏大的场景,就要在滚轮两端加装深沟球轴承,通过过盈配合压入滚轮内孔,再与中心轴进行间隙配合,保证滚轮转动的顺畅性。

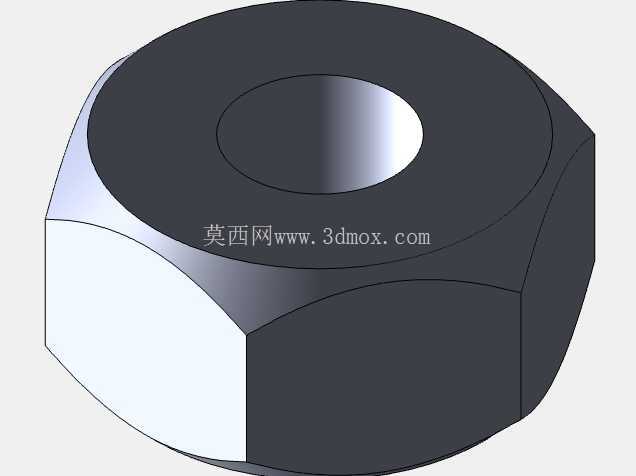

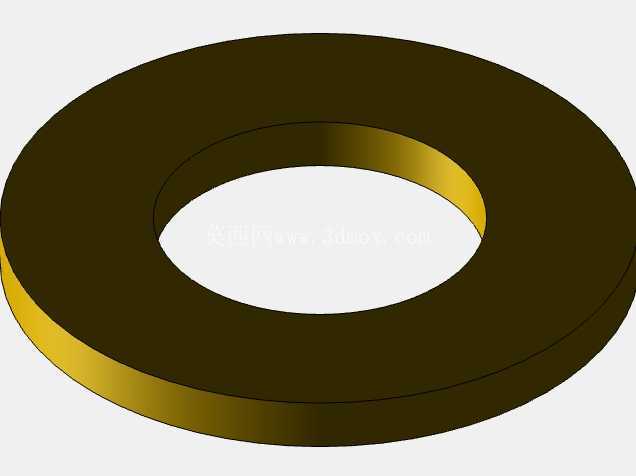

两侧的支撑板与底部安装座采用焊接或者螺栓紧固的方式连接,设计时要保证两块支撑板的同轴度,避免中心轴安装后出现倾斜,导致滚轮转动卡滞,支撑板的厚度要根据承受的侧向力大小计算确定,避免受力后出现变形,中心轴的一端可以加工轴肩进行轴向定位,另一端采用轴用挡圈或者锁紧螺母固定,防止轴在工作过程中出现轴向窜动,轴端的紧固螺钉可以进一步锁死中心轴,避免轴随滚轮一起转动磨损支撑板的安装孔。

安装边界方面,这套组件的底座安装面需要保证平面度,避免安装后底座出现变形导致支撑板倾斜,四个安装孔的孔位公差要控制在合理范围,保证安装时螺钉可以顺利穿入,组件安装完成后要检查滚轮的转动灵活性,用手转动滚轮时应该没有卡滞、异响的情况,轮槽的中心要与导向件的运动中心对齐,避免出现偏磨的情况。在实际生产线应用中,这类组件经常成对使用,分别布置在运动部件的两侧,为平移运动的部件提供稳定的导向支撑,相比直线导轨的导向形式,这种槽轮导向结构的成本更低,对安装环境的要求也更低,在一些粉尘较多、工况相对恶劣的场景下,只要定期清理轮槽内的杂物,加注少量润滑脂,就能保证长期稳定运行,不会像直线导轨那样容易因为杂物进入滚道出现卡顿、磨损加快的问题。

很多新手工程师在设计这类结构时,容易忽略支撑板与底座的连接强度,只是简单采用薄钢板折弯后直接安装滚轮,受力后支撑板容易向外张开,导致中心轴弯曲变形,滚轮出现偏磨,所以在设计时可以在两块支撑板之间增加加强筋,或者适当增加支撑板的厚度,提升整体的结构刚性。另外滚轮的材质选择也要根据使用场景确定,如果是导向金属导轨,滚轮可以采用45号钢调质处理后表面淬火,提升耐磨性;如果是导向钢丝绳或者尼龙传动带,滚轮可以采用尼龙或者聚氨酯材质,既能降低噪音,也能减少对导向件的磨损。中心轴的材质一般选用45号钢调质处理,保证足够的强度和韧性,避免受冲击载荷时出现断裂。
