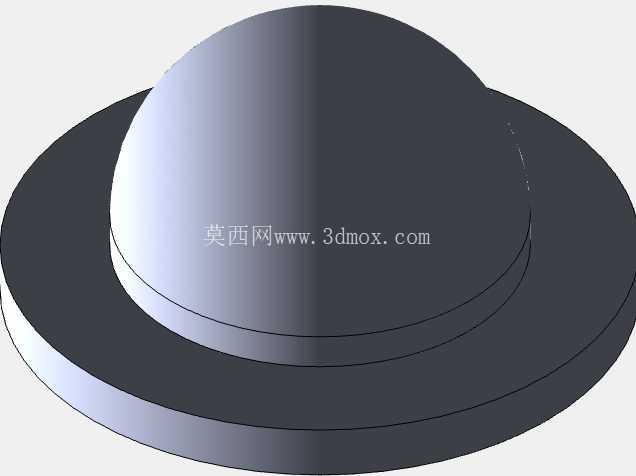

带环形法兰凸缘的半球形压铸件结构

　　外侧延伸的环形法兰凸缘是整个构件的安装基准面，设计时法兰的厚度需要匹配对应规格的紧固件压紧力，通常法兰上会预留均匀分布的螺栓过孔，安装时通过螺栓将端盖压紧在管路或者设备壳体的对接法兰面上，中间加装密封垫片就能实现静密封效果，法兰的外径尺寸需要比对接面的密封槽外径大出至少一个螺栓公称直径的距离，保证螺栓压紧时垫片受力均匀，不会出现局部压溃或者密封失效的情况。从压铸成型的设计思路来看，半球主体和法兰的衔接位置做了平滑的圆角过渡，这个圆角并非单纯为了美观，一方面是避免压铸时金属液填充转角位置出现涡流、卷气，减少铸件内部气孔、缩松的缺陷，另一方面也能消除结构上的应力集中点，避免构件在承受压力或者温度变化时，转角位置出现应力开裂。在流体输送管路、小型压力容器、户外电气设备壳体的密封场景中，这类带环形法兰凸缘的半球形压铸件是十分常见的端盖类构件，日常选型和结构设计时，很多工程师容易忽略成型工艺和安装边界的匹配问题，导致后续量产或者装配时出现不必要的返工。从结构功能来看，半球形的主体曲面并非随意设计的造型，相比平盖结构，半球形的弧面可以在同等壁厚条件下承受更高的内部压力，分散介质冲击带来的应力集中，当管路内部存在瞬时压力波动时，弧面结构能将径向载荷均匀传导到周边的法兰连接位，避免平盖常见的中心变形、密封面翘曲问题。

　　半球主体靠近法兰的位置设计了一圈环形的止口凸台，这个凸台的尺寸和对接件的内孔采用间隙配合，安装时可以起到定位作用，不需要额外调整端盖的同轴度，同时止口凸台可以卡住密封垫片的内圈，避免安装时垫片移位，也能在压力波动时限制垫片的径向窜动，提升密封结构的可靠性。实际应用中，这类构件常被用在中小型气动系统的储气端盖、户外照明灯具的密封后盖、小型液压泵站的油箱端盖位置，不同应用场景下的尺寸边界有明显差异：如果是气动系统用的端盖，半球的曲率半径通常和对接管路的内径保持一致，减少管路内部的流道突变，降低压缩空气流动时的阻力和紊流噪音；如果是户外灯具的后盖，法兰面会额外设计一圈密封胶圈的安装槽，半球外表面会做哑光或者喷塑处理，提升户外耐候性；如果是液压油箱的端盖，法兰的厚度会适当增加，避免长期受油温变化影响出现密封面变形。

　　建模过程中需要注意几个容易出错的细节：首先是脱模斜度的设置，半球外表面的脱模斜度可以适当取小值，因为曲面本身的脱模阻力较小，而法兰的安装面如果是和模具开模方向垂直，需要注意顶针的排布位置，尽量布置在法兰的实体位置，避免顶出时在半球薄壁位置留下顶白或者变形；其次是壁厚的均匀性，半球主体的壁厚要和法兰位置的壁厚保持平滑过渡，避免壁厚差过大导致压铸后冷却速度不一致，出现表面缩痕或者内部缩孔，通常法兰位置的厚度不要超过半球主体壁厚的1.5倍，如果确实需要加厚法兰，要在法兰背面设计减重凹槽，保证整体壁厚均匀；最后是安装边界的校验，建模时要预留螺栓安装的操作空间，法兰外侧到半球曲面的距离要足够放下套筒扳手的操作空间，避免实际装配时螺栓无法拧紧。

　　很多新手工程师在设计这类构件时，容易把半球和法兰的衔接位置做成直角，不仅压铸成型难度大，模具的型芯转角位置容易出现应力开裂，量产时模具寿命会大幅降低，而且构件本身在承受压力循环时，直角位置很容易出现疲劳裂纹，导致密封失效。另外，止口凸台的配合公差也需要根据应用场景调整，如果是需要经常拆卸的检修端盖，配合间隙可以适当放大，方便拆装，如果是一次性装配的密封端盖，配合间隙可以取小值，提升定位精度和密封性能。在表面处理的适配性上，这类压铸件如果用于有防腐要求的场景，建模时要避免出现封闭的凹槽结构，导致表面处理时积液，影响防腐层的附着力，法兰的安装面要保证足够的平面度，通常平面度公差要控制在0.1mm以内，保证压紧密封垫片时不会出现间隙。
