穿越机图传接收机改装适配结构件

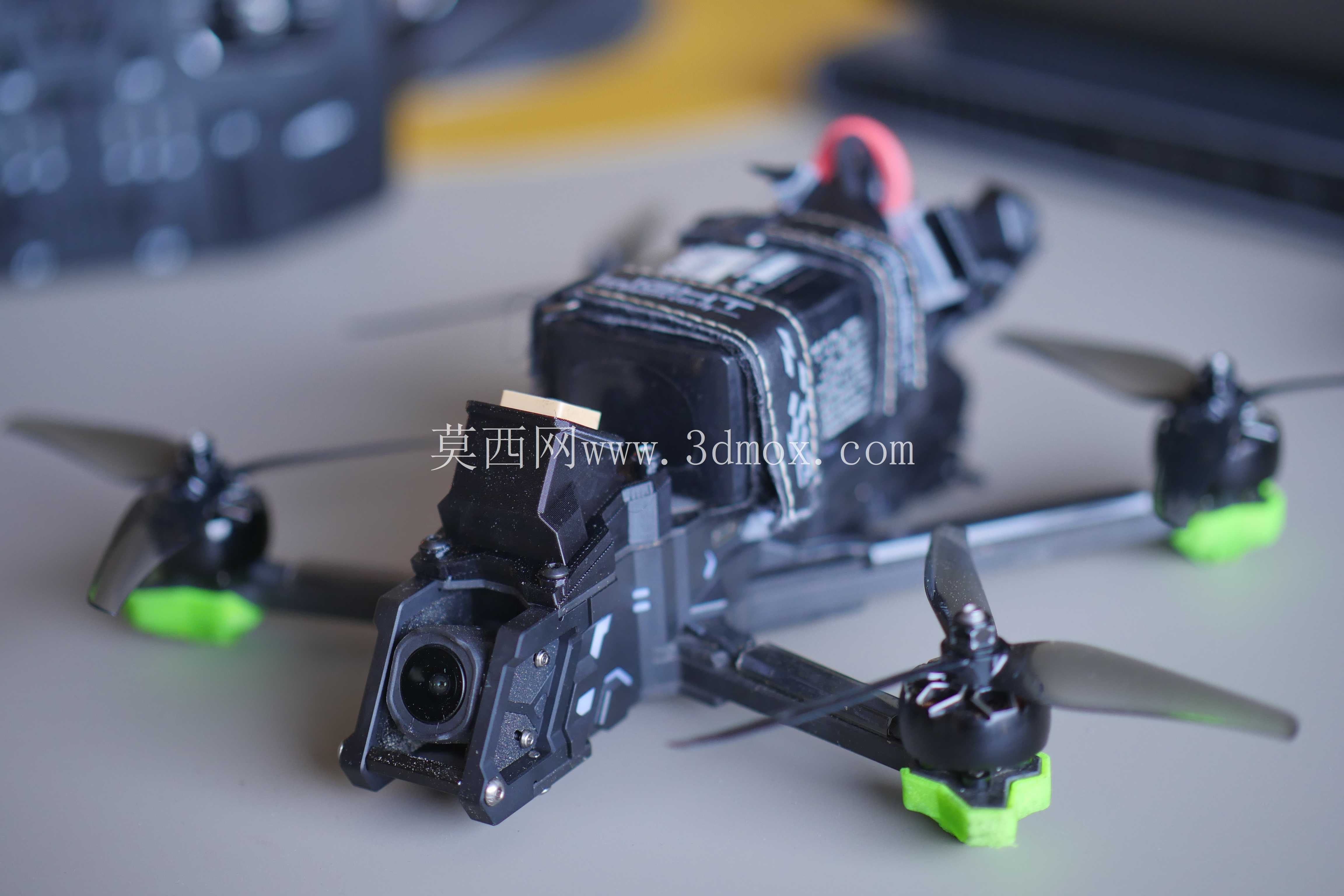

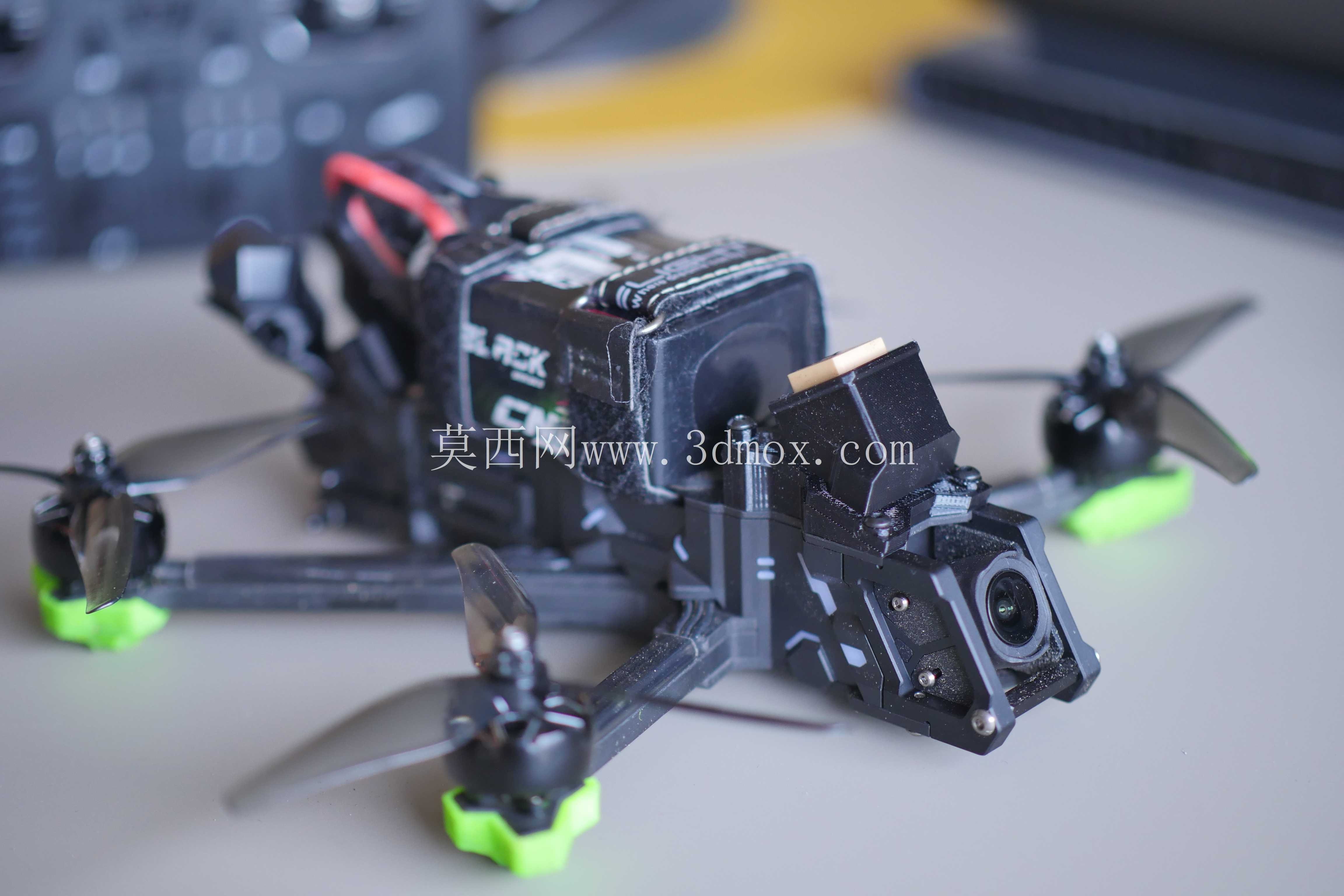

　　这套结构件针对小型FPV穿越机的核心部件升级需求开发，适配现有量产机架的安装点位，解决不同代际图传模块、不同制式接收机互换时的结构干涉、安装位缺失、走线杂乱等实际外场使用痛点。日常FPV飞行作业中，不少飞手会根据拍摄需求、飞行距离需求更换图传与接收机单元，不同厂商的部件安装孔位、接口朝向、外形轮廓差异较大，直接堆叠安装不仅会挤占机架内部有限的走线空间，还可能导致图传天线被机身结构遮挡，影响信号接收稳定性，甚至出现飞行中部件松脱的风险。这套改装结构件的设计完全围绕现有机架的原有安装边界展开，没有额外增加机身的外廓尺寸，不会改变穿越机原有的飞行气动外形，避免改装后出现飞行重心偏移、风阻增大的问题。

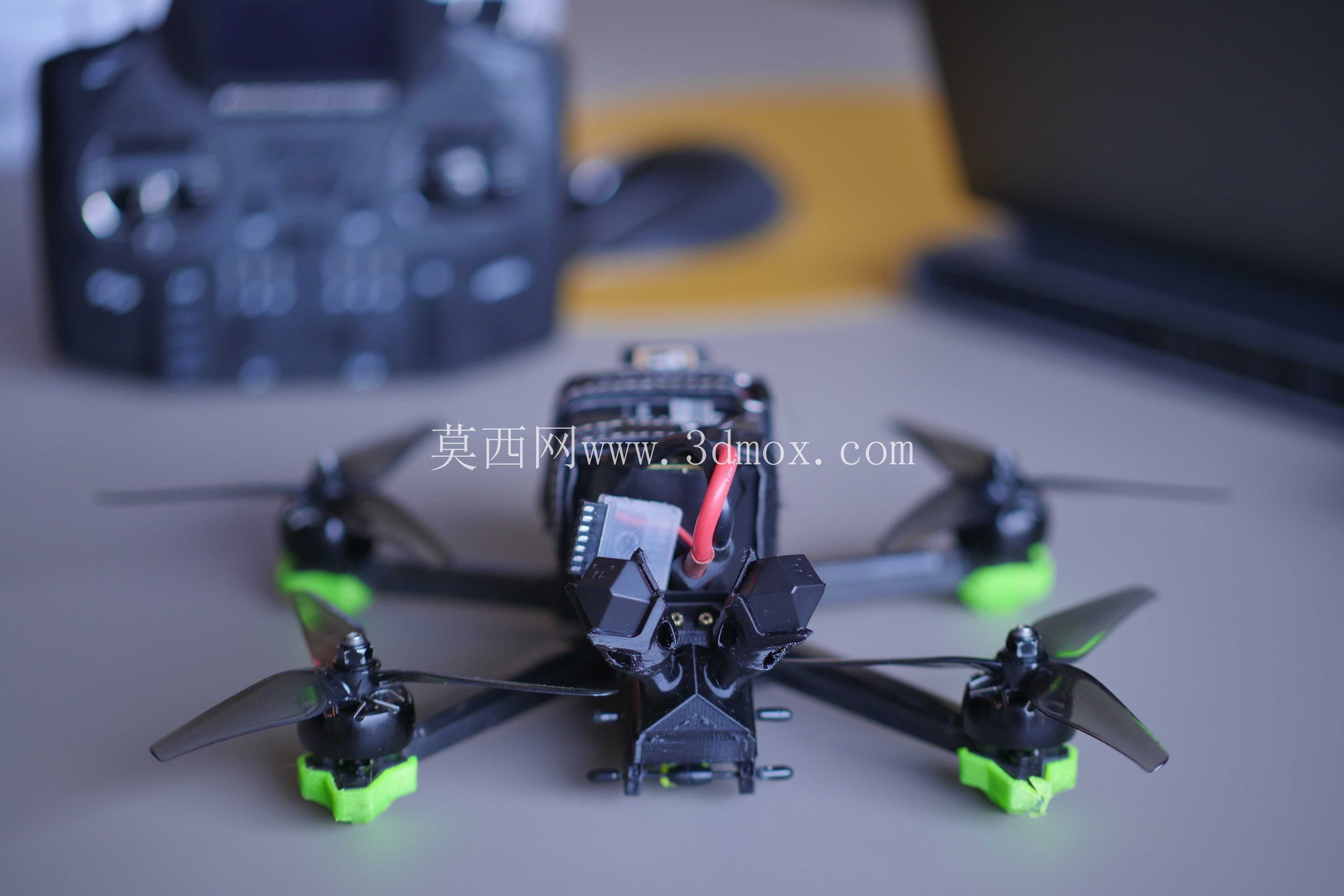

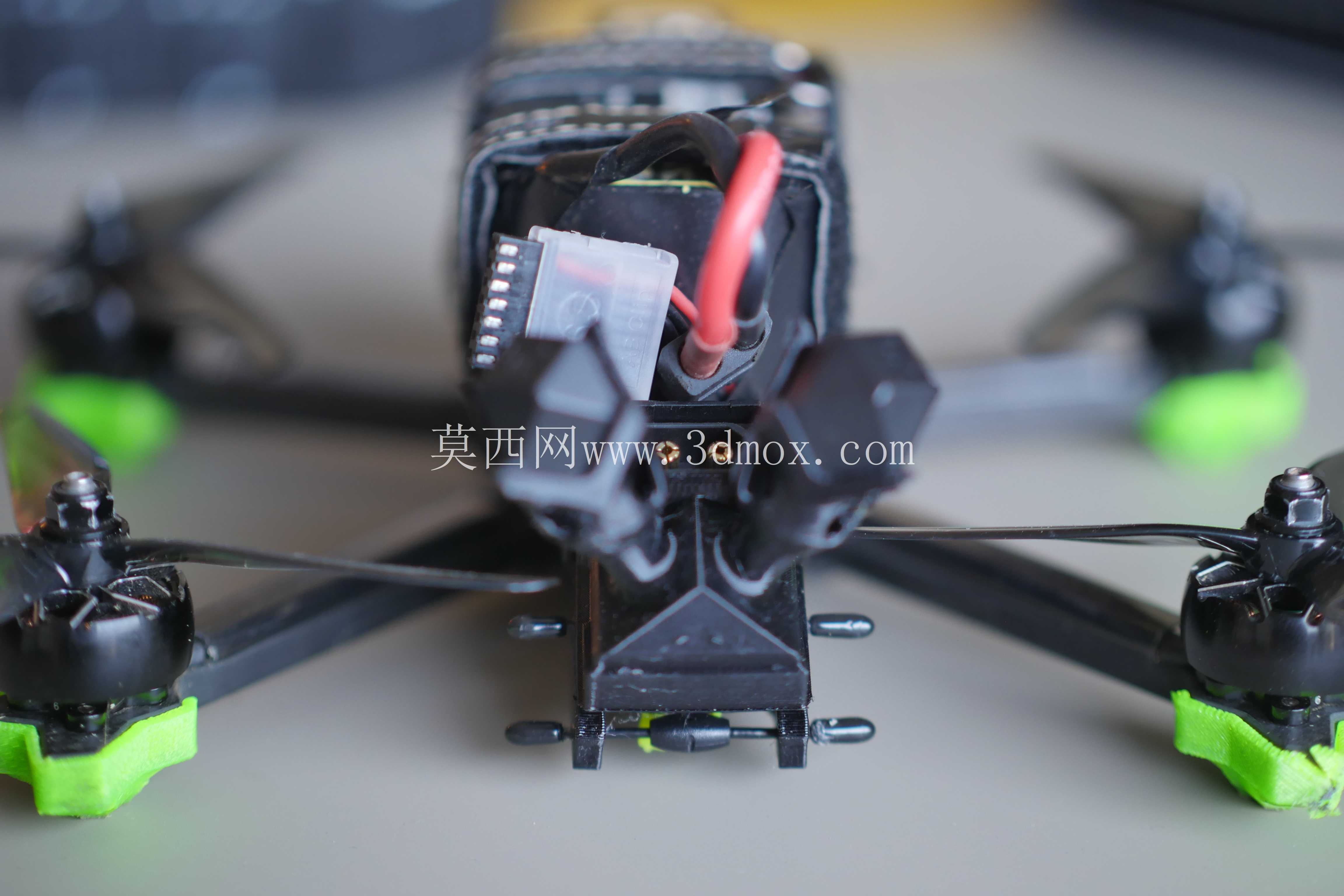

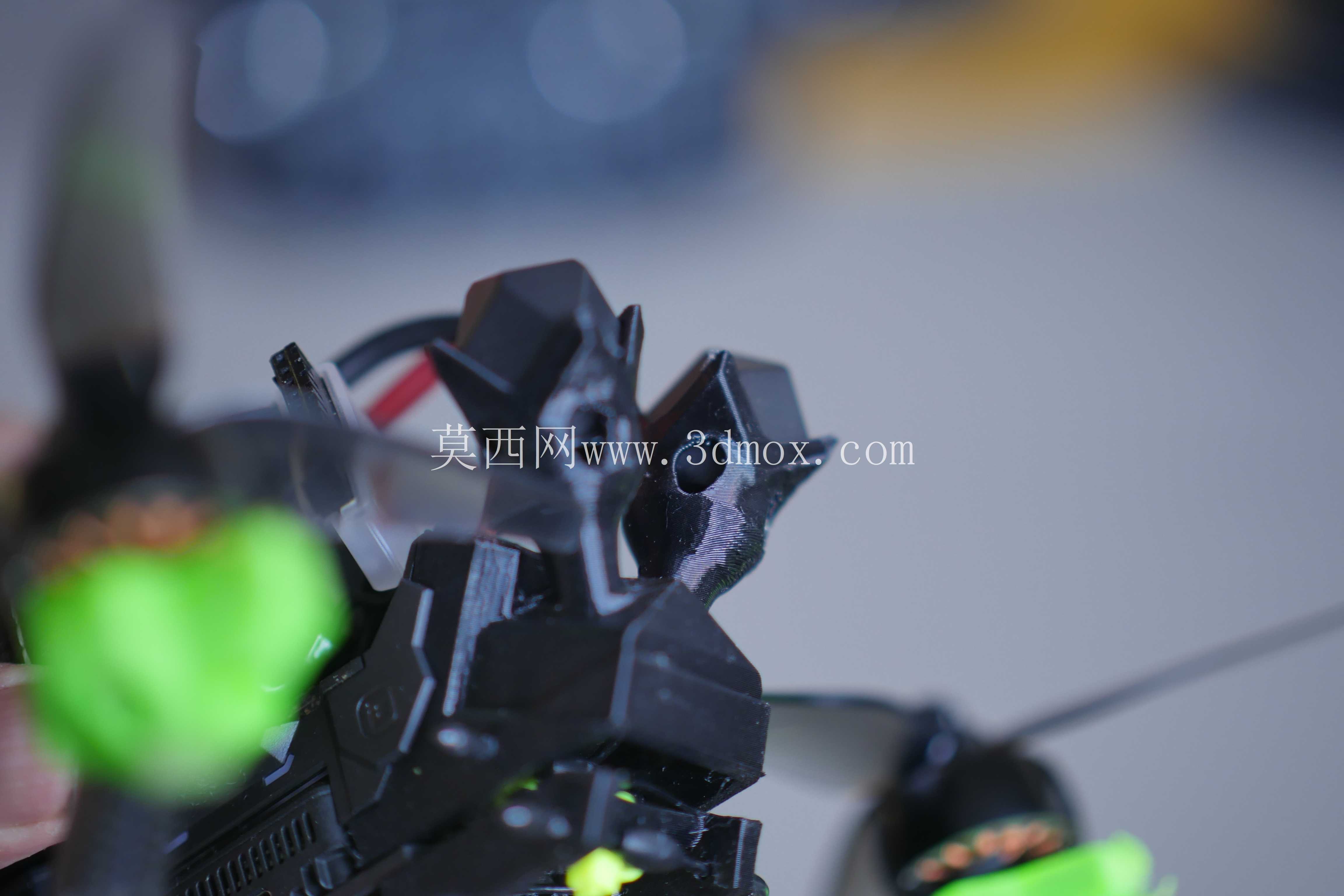

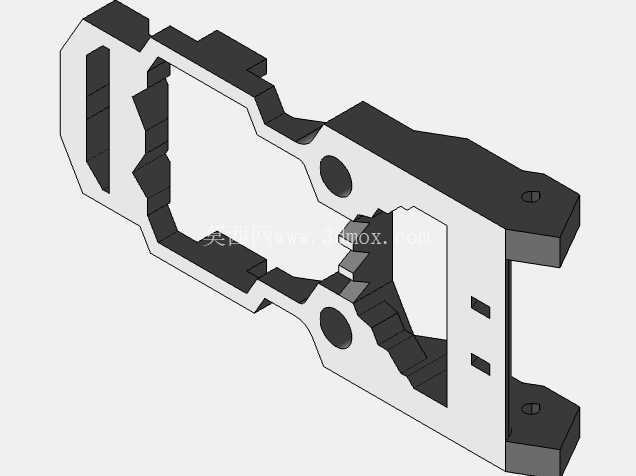

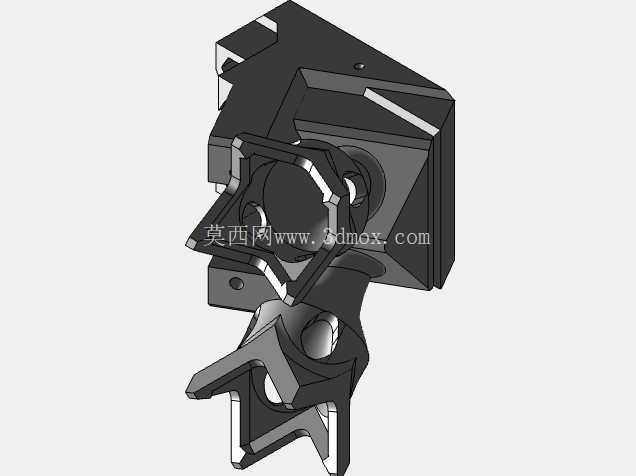

　　新设计的天线支架适配带ufl连接器的天线单元，直接省去了ufl转SMA的适配转接件，减少了信号传输路径上的接头损耗，同时将天线安装位调整至机身外侧无遮挡的位置，飞行过程中天线不会被机臂、螺旋桨或者电池遮挡，信号传输的稳定性得到明显提升。针对接收机互换的需求，结构件重新规划了接收机的安装腔位，将crossfire接收机与Expresslrs接收机的安装点位做了兼容设计，更换接收机时不需要重新打孔或者粘贴固定，直接卡入对应安装位即可完成固定，安装位设置在图传单元的空气单元下方，避开了图传工作时的核心发热区域，不会因为图传散热导致接收机工作温度异常升高。

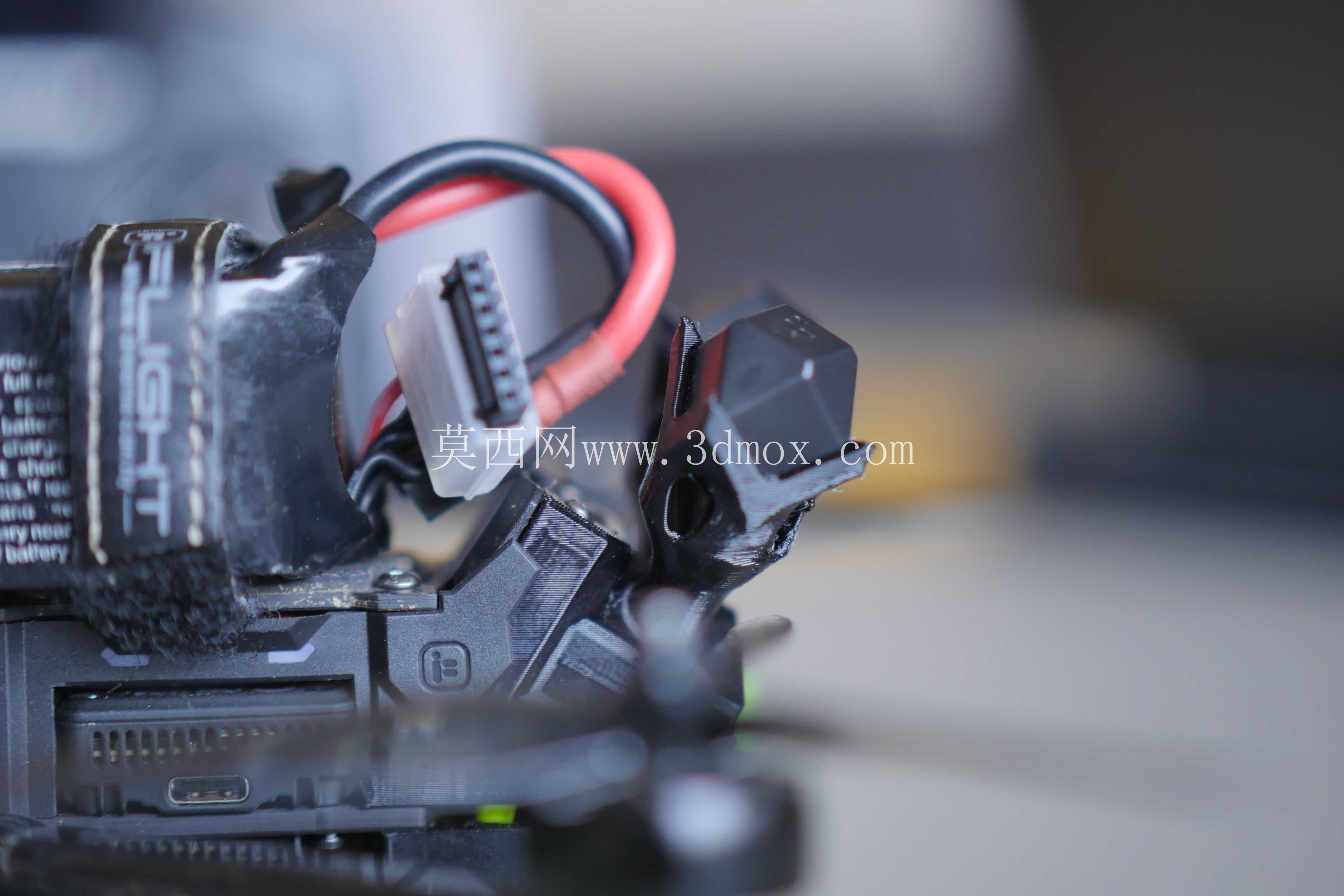

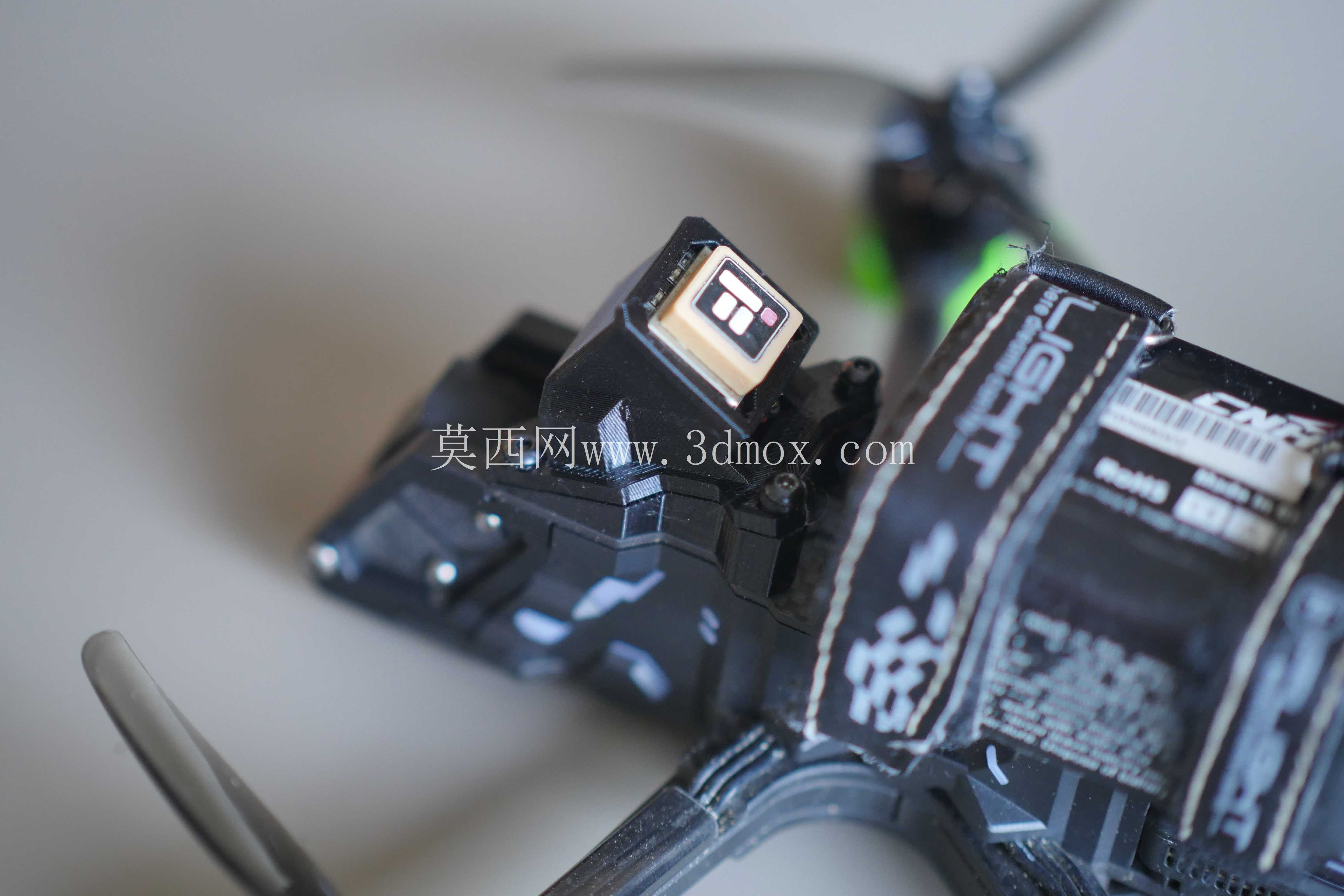

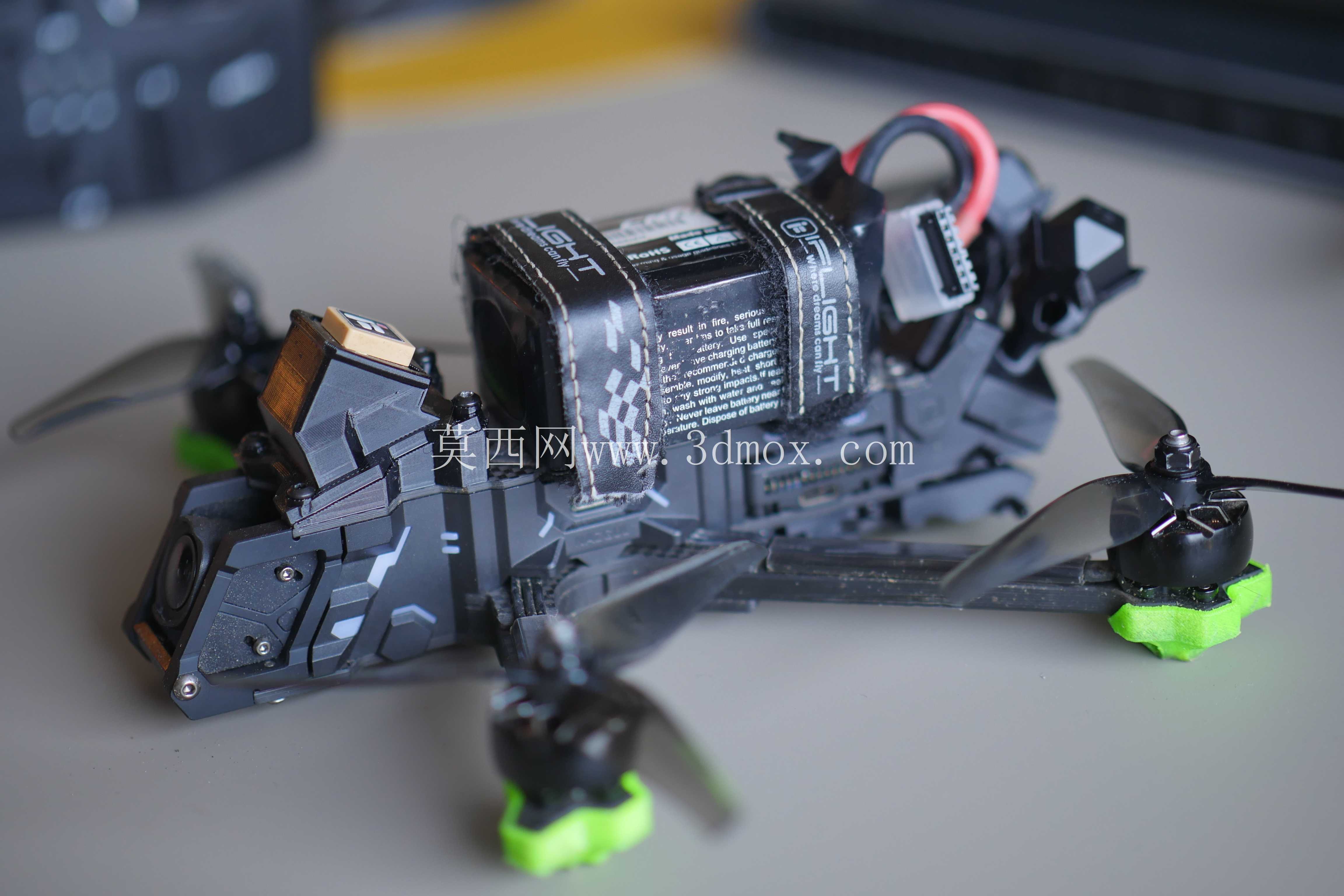

　　电源连接器的安装座做了角度调整，将原有垂直或者45度的安装角度调整为60度倾斜，既方便外场更换电池时插拔插头，也避免了插头出线与电池绑扎带、机身走线产生干涉，倾斜角度的设计也能减少飞行中插头受到的侧向冲击力，降低炸机时插头断裂、焊点脱落的概率。GPS模块的安装位被设置在机身顶部的最高位置，周围没有金属结构或者碳纤维板遮挡，卫星信号接收效果良好，能够稳定搜星定位，满足远航飞行时的定位需求。整套结构件的安装完全复用机架原有的库存线缆，不需要额外定制或者裁剪线缆，原有线缆的长度足够完成所有部件的连接，走线可以顺着结构件预留的线槽排布，不会出现线缆甩出打到螺旋桨的问题。

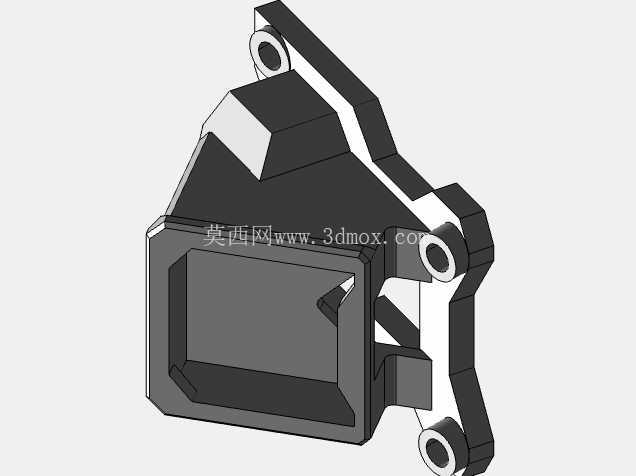

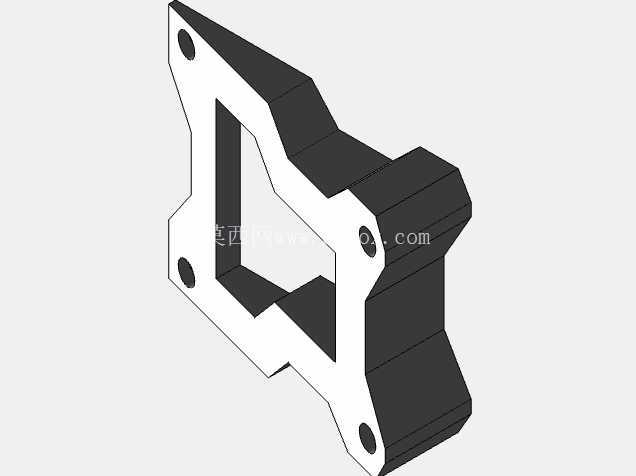

　　结构件采用柔性TPU材料打印制作，打印时不需要额外设置支撑结构，也不需要做填充处理，0.4mm规格的喷嘴即可完成打印，打印完成后不需要复杂的后处理，去除少量毛边即可直接安装使用，部件本身带有一定的弹性，炸机时能够吸收部分冲击力，保护内部的图传、接收机等核心电子部件不受硬冲击损坏，安装时不需要额外使用螺丝或者胶水固定，依靠结构本身的卡接结构即可牢牢固定在机架对应的安装位上，日常维护更换部件时可以快速拆装，不需要拆解整个机架。
