克拉佩结构压铸成型工装构件

　　该构件作为压铸生产环节的配套工装结构件，主要应用于有色金属压铸工位的模架配套定位场景，在日常压铸生产循环中，承担侧向定位与型腔边缘封挡的核心作用，避免压射过程中金属液从分型面侧隙溢出，同时为动模侧的抽芯机构提供固定安装基准。从结构设计逻辑来看，构件采用L型折边主体结构，垂直立面设置两个同轴贯通安装孔，用于和模架侧的固定导柱完成装配定位，孔位公差控制在H7级精度区间，保证反复开合模过程中不会出现定位偏移；水平延伸的凸台结构直接嵌入压铸模的分型面缺口位置，凸台边缘做了0.3mm的倒角处理，避免合模时出现刚性磕碰损伤模腔边缘。

　　构件的垂直立面与水平凸台之间采用直角过渡，内侧设置1mm的工艺退刀槽，方便铣削加工时刀具退刀，不会在转角处残留加工毛刺影响装配贴合度。从安装边界来看，构件垂直立面的总高度适配常规160吨压铸机的模架安装空间，两个安装孔的中心距与模架侧预设的定位孔位完全匹配，安装时无需额外扩孔或调整位置，直接穿入紧固螺栓即可完成固定；水平凸台的伸出长度刚好覆盖模腔侧的边缘缺口，凸台的上表面与模腔分型面处于同一水平面，合模时不会出现台阶差影响压铸件的表面成型质量。

　　在实际生产应用中，该构件需要承受压射过程中金属液的侧向冲击，因此结构设计时在折角位置做了加厚处理，整体壁厚比常规定位构件厚2mm，避免长期受冲击出现折角变形；垂直立面的背面设置了浅槽结构，用于安装耐高温密封垫片，减少生产过程中热量向模架侧传导，降低模架受热变形的概率。构件的外露边缘全部做了圆角处理，避免操作人员安装调试时被锐边划伤，同时也能减少应力集中点，提升构件的长期使用寿命。在三维建模过程中，所有装配面的平面度公差都按照压铸工装的行业标准设置，安装孔的同轴度公差控制在0.02mm以内，保证装配后构件与模架的贴合间隙小于0.03mm，满足压铸生产时的密封要求。

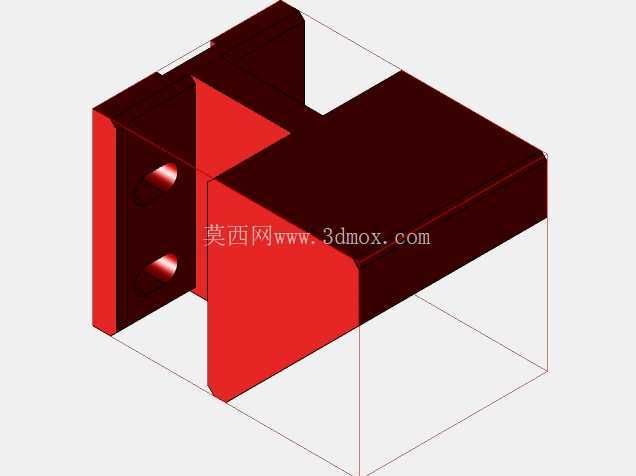

　　从功能适配性来看，该构件可适配多种带侧封需求的压铸模具，无需针对单一产品重新设计定位结构，更换不同产品的模腔时，仅需调整构件的安装位置即可满足不同尺寸模腔的封挡需求，大幅降低了工装更换的调试时间，提升压铸工位的换产效率。构件的红色标识面为安装基准面，装配时该面需与模架侧的定位面完全贴合，标识面的表面粗糙度控制在Ra1.6，保证贴合紧密无间隙，避免金属液渗入缝隙造成飞边。
