NVG-50可调光圈组件结构设计方案

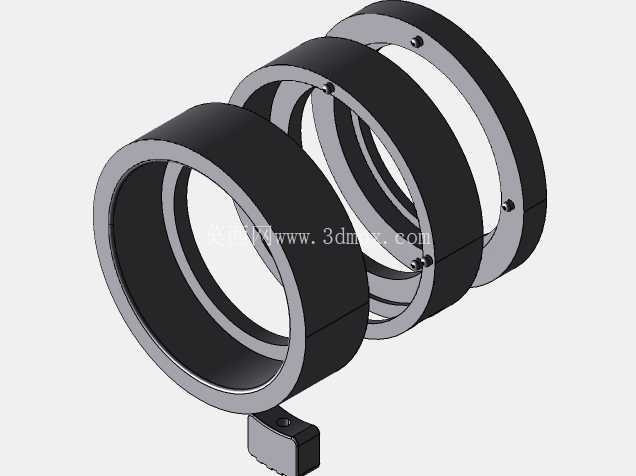

　　这套光圈组件主要适配夜视观测类光学设备的通光量调节需求，在低照度观测、户外光学探测、工业视觉成像等场景中，可通过手动调节拨杆改变通光孔径大小，匹配不同光照环境下的进光量控制要求，避免过曝或进光不足导致的成像失效问题。从结构组成来看，整套组件采用三层同轴环套叠合的布局，最外层为固定支撑环，中间层为驱动转动环，内层为叶片安装环，各环体之间通过小直径圆柱销实现周向定位与转动导向，环体间预留0.02-0.03mm的配合间隙，保证转动调节时无卡滞、无旷量，调节阻尼均匀一致。

　　调节拨杆从固定环的侧向开槽处伸出，拨动手柄做了防滑纹理处理，操作时可单指拨动实现全行程调节，从最大通光孔径到最小通光孔径的转动角度控制在60度范围内，符合单手操作的人机工程要求，无需额外工具即可完成通光量的快速调整。设计过程中优先考虑了组件的改装适配性，整体采用标准圆柱外形，外径控制在50mm规格，可直接适配市面主流同口径镜头的安装接口，无需额外加工转接环即可完成装配，用户可直接采购市售标准IRIS叶片与配套镜头镜片，通过厌氧胶粘接或热缩包裹的方式完成成品组装，大幅降低自制光学设备的加工门槛。

　　各环体的壁厚做了等强度优化，固定环壁厚2mm，既保证整体结构的刚性，避免安装受力后出现圆度变形影响同轴度，又尽可能控制整体重量，整套组件不含镜片的自重控制在35g以内，不会给前端镜头安装结构带来额外的负重负担。环体上的销孔位置采用对称均布设计，共设置6个连接销位，保证转动驱动时叶片受力均匀，不会出现单侧受力导致的叶片偏移、卡涩问题，叶片开合过程中始终保持正圆形通光孔，避免通光孔变形影响成像光斑的均匀性。安装边界方面，组件轴向总长度控制在28mm，轴向两端均预留1mm深度的安装止口，止口直径与环体外径保持同轴，同轴度公差控制在0.01mm以内，保证装配后镜片与光圈的光轴重合度满足光学成像要求，不会出现偏心导致的成像边缘画质下降问题。

　　侧向伸出的调节拨杆高度为5mm，拨杆转动行程范围内无突出结构遮挡，可实现全孔径范围的无级调节，最小通光孔径可收缩至2mm，最大通光孔径可展开至42mm，覆盖绝大多数光学观测场景的通光量调节需求。结构设计时充分考虑了不同使用环境的适应性，环体配合面做了光滑倒角处理，无尖锐棱角，装配后各运动副之间可填充少量阻尼脂，提升调节手感的同时，还能起到一定的防尘密封作用，减少户外使用时灰尘进入环体缝隙导致的调节卡滞问题。整套结构没有复杂的异形曲面，所有零件均可采用常规车削、铣削工艺加工完成，不需要特殊的定制刀具，小批量制作时加工成本可控，对于光学DIY爱好者、小型光学设备研发团队来说，可直接基于该结构进行适配修改，快速完成可调光圈模块的制作，不需要从零开始进行结构排布与运动仿真验证，缩短光学设备的研发周期。
