六缸径向星形活塞发动机结构设计

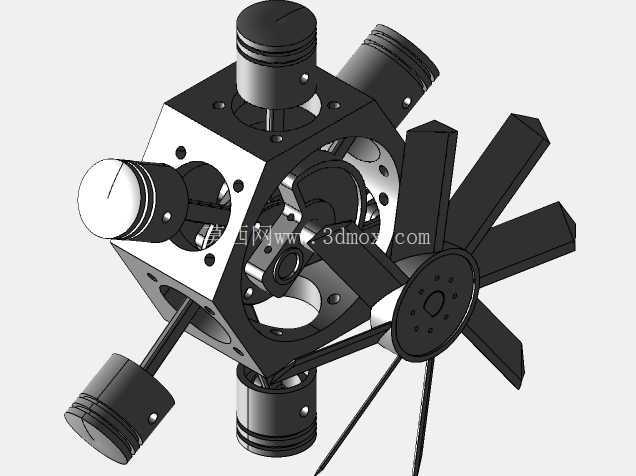

　　这款径向布局的活塞动力装置，最早在航空动力领域得到规模化应用，凭借单曲轴多缸环形排布的结构优势，在早期螺旋桨飞机上实现了小体积下的大功率输出，即便在当下，部分轻型通航飞机、竞速航模、特种应急动力单元中，依然能看到这类结构的身影。不同于直列、V型发动机的缸体排布逻辑，该结构将六个活塞缸均匀环绕中心曲轴箱布置，每一个缸的轴线都指向曲轴回转中心，这种布局从根源上缩短了动力传递路径，曲轴无需设置多段偏心曲柄销，仅通过中心位置的单曲柄配合连杆组件，即可完成所有缸体的动力汇流，大幅降低了曲轴的加工难度与整体重量。

　　从结构设计逻辑来看，环形排布的缸体天然具备优秀的风冷条件，工作时随曲轴同步转动的前端桨叶会带动气流扫过每一个缸体外壁，不需要额外设置复杂的水冷管路、散热水箱与冷却液循环系统，整体结构冗余度极低，在低温、高海拔等特殊工况下的运行可靠性远高于同功率级的水冷动力单元，这也是早年航空领域优先选用该结构的核心原因之一。在组件设计细节上，每个活塞单元都采用了标准的往复活塞密封结构，活塞环槽的位置、活塞销的安装孔位都经过受力校核，保证往复运动过程中活塞与缸壁的贴合度均匀，避免偏磨导致的漏气、功率损耗问题。

　　连接活塞与中心曲柄的连杆组件采用了主副连杆结构，其中一个主连杆直接与曲柄销连接，其余五个缸的连杆通过铰接方式与主连杆的大端配合，这种设计既保证了所有活塞的行程一致，又避免了多连杆在中心区域的运动干涉，让整个曲轴箱的径向尺寸可以控制在紧凑范围内。前端的散热桨叶与曲轴输出端直接刚性连接，不需要额外设置传动齿轮，曲轴转动的同时即可带动桨叶同步旋转，为缸体提供持续的冷却气流，同时桨叶的配重也经过动平衡校准，不会额外增加曲轴的转动惯量波动。从安装边界来看，整个动力单元的安装基准面设置在曲轴箱的后侧端面，端面上预留了均匀分布的安装螺孔，可以直接对接负载端的连接法兰，不需要额外设计转接支架。中心曲轴的输出端采用标准的轴径与键槽设计，能够适配螺旋桨、传动齿轮箱、发电机转子等多种负载的连接需求。整体径向尺寸控制在常规同功率直列四缸发动机长度的二分之一左右，轴向尺寸仅略大于单缸的长度，对于安装空间径向余量充足、轴向空间受限的设备场景，这种布局的适配性优势十分明显。在实际使用场景中，这类结构除了航空领域应用，还被改装用于小型竞速卡丁车、自制超轻型飞行器、大型航模动力、野外应急发电机组等场景，其结构简单、维护便捷的特性，让非专业维修人员也能快速完成缸体检修、活塞更换等操作。

　　设计过程中需要重点关注的是环形缸体的同轴度公差，每个缸的安装孔轴线必须严格交汇于曲轴的回转中心，一旦出现角度偏差，会导致活塞运动过程中出现侧向力，加速缸壁磨损，同时连杆铰接点的间隙需要控制在合理范围内，间隙过大会导致动力传递过程中出现冲击噪音，间隙过小则会在热机状态下出现卡滞。另外曲轴箱采用一体化的箱体设计，既保证了整体结构刚度，又减少了密封面的数量，降低了润滑油泄漏的风险，箱体内部的油道直接连通每个缸的活塞销位置与连杆铰接点，依靠曲轴转动时的飞溅润滑即可满足所有运动副的润滑需求，不需要额外设置机油泵与复杂的润滑油路，进一步简化了整体结构。
