轻量化六旋翼飞行器机架结构设计方案

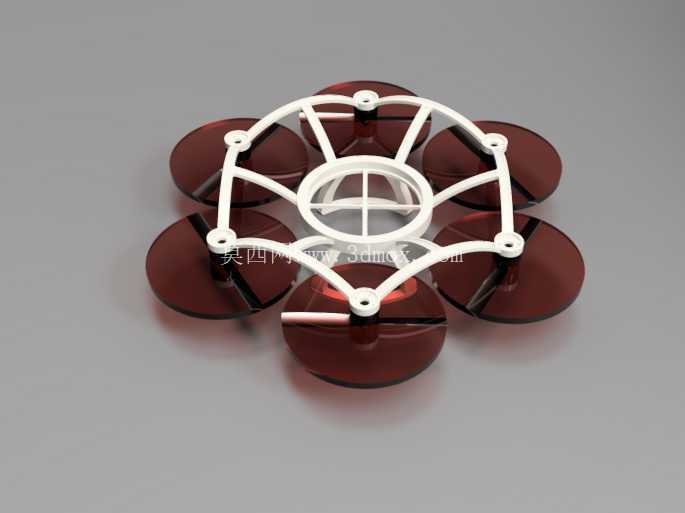

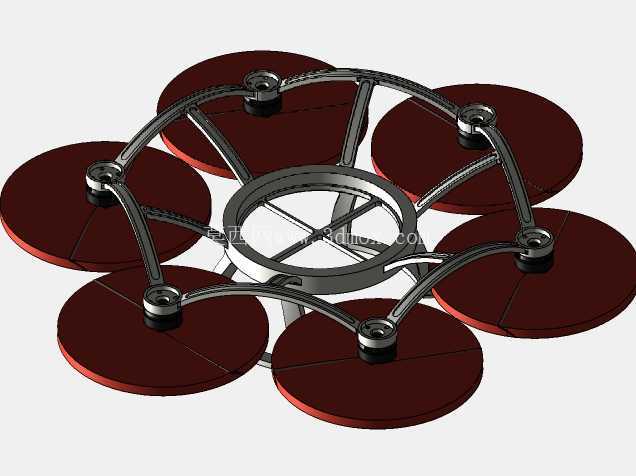

　　这套六旋翼飞行器机架结构，核心面向小范围低空作业场景设计，可适配农林植保小地块作业、低空航测补拍、园区巡检、应急场景近距侦查等实际使用需求，区别于大载重行业级六轴设备，整体设计偏向长航时轻载使用方向，结构冗余度控制在合理区间，避免不必要的重量堆砌。从结构布局来看，采用中心环式承力主体搭配六根辐射状机臂的构型，中心环采用双层环形框架加十字交叉加强筋的设计，既预留了飞控板、电池、电调等核心元器件的安装空间，又通过环形受力结构将六个机臂的载荷均匀分散，避免单臂受力时出现应力集中导致的结构断裂问题。

　　每根机臂采用流线型变截面设计，靠近中心环的根部截面尺寸更大，向旋翼安装端逐步收窄，在保证机臂抗弯抗扭刚度的前提下，尽可能削减非承力区域的材料用量，机臂与中心环的连接位置采用嵌入式定位加螺栓锁紧的结构，既保证装配精度，也能在机臂出现碰撞损坏时快速更换，无需整体更换机架主体。六个旋翼安装座统一设置在机臂末端，安装座预留了标准电机安装孔位，可适配市面上主流的22、23系列外转子无刷电机，安装座下方预留了螺旋桨的安全间隙，避免桨叶旋转时触碰机臂结构，同时安装座的定位面与机臂轴线保持垂直，保证电机输出轴与机架平面的垂直度，降低飞行过程中的动力损耗与振动幅度。设计过程中重点考量了长航时需求对应的重量控制，整体机架结构可采用光敏树脂3D打印或者碳纤维板材切割加工，两种加工方式都能实现较高的加工精度，且整体重量控制在较低水平，搭配对应容量的锂电池时，可有效延长单次飞行的续航时长，满足长时间滞空作业的需求。结构刚性方面，通过对机臂截面、中心环加强结构的拓扑优化，在削减壁厚、去除非必要材料的前提下，保证机架在正常飞行姿态、常规机动动作下不会出现明显的结构形变，避免因机架共振导致飞控传感器数据异常，提升飞行过程的稳定性。

　　安装边界上，中心环内部的安装空间可兼容主流的迷你型飞控、4合1电调、GPS模块等元器件，电池安装位设置在中心环下方重心位置，可根据续航需求搭配不同容量的锂电池，同时预留了图传天线、数传天线的安装孔位，方便用户根据实际作业需求拓展对应的功能模块。机臂的展开尺寸经过反复校核，六个旋翼的旋转平面不会出现重叠，相邻旋翼之间预留了足够的安全间隙，避免飞行过程中出现桨叶打桨的故障，同时整体机架的外接圆尺寸控制在合理范围，既保证六旋翼布局的抗风稳定性，也不会因为尺寸过大导致携带不便。从实际使用角度出发，这套机架结构没有多余的装饰性设计，所有结构特征都服务于减重、提升刚性、方便装配的实际需求，机臂上预留的走线槽可将电机线、电调线规整收纳在结构内部，避免线材外露导致的飞行风阻增加，也能减少线材被桨叶剐蹭的风险。起落架部分可根据使用需求选配，在中心环下方预留了标准的起落架安装孔位，用户可根据搭载的任务设备类型，选择合适高度的起落架，保证下方搭载的相机、传感器等设备不会在起降过程中触碰地面。

　　针对3D打印加工的场景，所有结构的壁厚都设置在打印工艺可实现的合理区间，没有大角度悬空结构，打印时无需添加过多支撑，降低打印难度与后期处理的工作量，打印完成后仅需简单去除支撑、打磨装配面即可完成组装，对加工设备的要求较低，普通桌面级FDM或者光固化3D打印机都可完成加工。结构受力仿真过程中，针对单电机最大拉力工况、硬着陆冲击工况、侧风悬停工况都做了对应的应力校核，所有受力位置的应力值都控制在所选材料的许用应力范围内，不会出现局部应力过大导致的结构失效问题，同时在机臂与中心环的连接位置做了圆角过渡处理，进一步分散连接位置的应力，提升结构的抗疲劳性能，可承受多次起降与飞行过程中的振动载荷，延长机架的使用寿命。
