简化结构涡轮风扇喷气发动机叶片

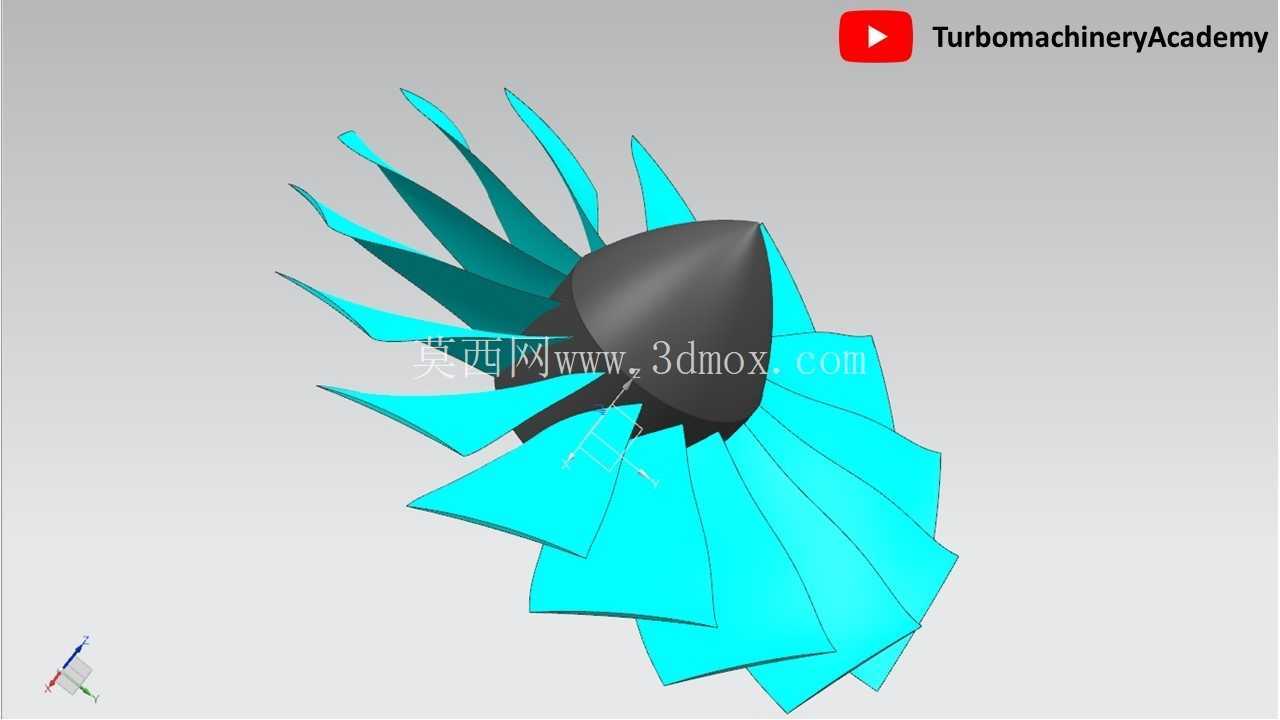

在航空动力类的教学演示、原理可视化场景中，这类简化结构的涡轮风扇叶片组件，是帮助从业者快速建立涡轮机械流道认知的核心载体。不同于实际装机的高压比涡扇叶片，该设计刻意弱化了复杂的叶根榫接结构、叶尖间隙控制细节、气膜冷却通道等工程化要素，把核心的叶片气动型面、轮盘连接逻辑、进气整流锥的匹配关系做了直观呈现，完全适配教学场景下的概念讲解需求，不需要拆解复杂的加工工艺约束就能让学习者看懂涡扇进气段的气流走向。

从实际设备的用途逻辑来看，涡扇发动机的风扇段是整机推力输出的核心贡献部分，大涵道比涡扇的风扇段能提供整机80%以上的推力，该简化模型保留了叶片的扭角分布特征——从叶根到叶顶的翼型扭转角度是按照等环量设计逻辑做了简化处理，没有完全照搬真实航发的叶型载荷分布，但能清晰展示气流经过叶片时的加速、导流过程，轮盘部分和叶片做了一体化的简化衔接，没有保留实际结构中的燕尾榫、拉筋、凸肩等减振连接结构，降低了建模复杂度的同时，也让核心的叶片排布逻辑更直观。

设计思路上，该模型优先服务于原理展示而非工程制造，进气整流锥采用了光滑的圆锥曲面，锥角匹配风扇段的进气导流通路，避免气流在锥面产生不必要的分离，叶片数量做了适度精简，既保留了周向排布的视觉特征，也减少了重复建模的冗余工作量，叶片的前缘后掠角度做了适度放大，让视觉上的涡轮机械特征更明显，同时也能直观展示后掠叶片降低叶尖激波损失的设计逻辑。

从安装边界的角度来看，该简化模型的轮盘后端预留了和低压压气机段衔接的平面接口，接口直径和轮盘轮毂直径保持一致，不需要额外的安装边结构就能完成原理层面的装配演示，整体径向尺寸以叶顶旋转轨迹为最大边界，轴向尺寸从整流锥前端到轮盘后端的距离，和风扇段的直径比例控制在0.6:1左右，符合常规涡扇发动机进气段的尺寸比例逻辑，不会出现比例失调的问题。在教学场景中，这类模型可以直接用于涡轮机械课程的流道演示，配合流体仿真的基础案例，能让学习者快速理解叶片攻角、扭角对气流做功的影响，也能作为三维建模练习的参考案例，帮助初学者掌握空间扭曲翼型的建模方法，理解阵列、曲面放样等建模操作在涡轮部件设计中的实际应用。不同于高精度的工程化模型，该结构不需要考虑叶片的强度校核、振动模态、加工公差等实际生产约束，所有的结构特征都围绕可视化、易理解的目标设计，叶片的厚度做了均匀化处理，没有保留真实叶片从叶根到叶顶的厚度渐变规律，避免复杂的曲面变化干扰学习者对核心气动外形的认知，周向排布的叶片等角度分布，能清晰展示转子部件的旋转对称特征，整流锥和轮盘的衔接处做了光滑过渡，没有台阶或者突变结构，保证进气通路的视觉连续性。在职业教育的机械类课程中，这类简化模型还可以作为3D打印的实操素材，打印完成后可以配合简易的电机驱动结构，做成动态演示教具，直观展示风扇旋转时的气流推动效果，帮助学生建立从三维结构到实际功能的关联认知，不需要接触复杂的航发真机结构，就能掌握涡扇发动机进气段的核心工作逻辑。
