格栅式通风散热承载板结构设计

这类格栅式板件在工业场景里的应用覆盖范围极广，从设备柜体的通风散热窗口、生产线的物料承托隔层，到大型设备的防护围挡、通风系统的进风防护栅，都能见到同结构类型的构件。日常做结构选型的时候，很多工程师容易忽略这类板件的细节设计，要么把筋条做的过密导致风阻过大影响散热效率，要么筋条间距留的过大，既没法阻挡大尺寸杂物进入设备内部，承托小尺寸零件的时候还容易出现卡料、掉落的问题。

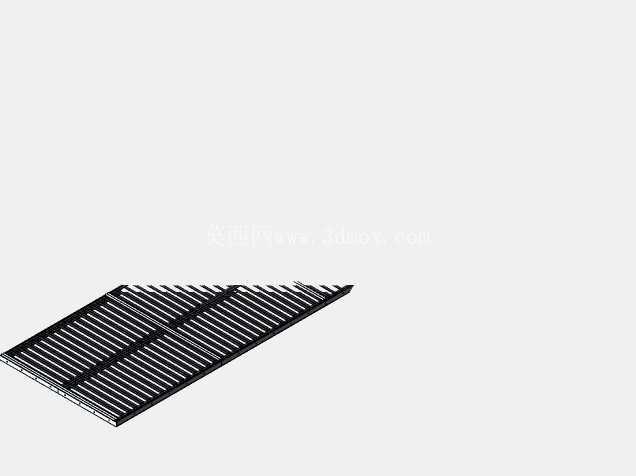

从结构设计逻辑来看，这款格栅板采用等距平行筋条搭配横向加强肋的布局，平行筋条沿板件长边方向排布，既可以在板材厚度有限的前提下提升整体抗弯强度，也能让气流沿筋条方向顺畅通过，减少气流穿过时的紊流噪音。横向加强肋设置在筋条的三等分位置，把长筋条分割成多个短跨度受力段，避免长筋条在承受均布载荷的时候出现过大的绕度变形，毕竟这类板件很多时候是直接作为设备的检修踩踏面或者物料承托面使用，变形量过大会直接影响安装精度和使用安全。

做这类构件的三维建模时，首先要确认安装边界的约束条件：如果是嵌入柜体安装，板件四周需要预留1.5-2mm的安装配合间隙，同时在侧边预留对应的螺丝过孔或者卡扣位，过孔位置要避开内部的加强肋，防止安装时螺丝顶到肋条导致板面翘起；如果是作为承托层使用，板件两端的搭边宽度不能小于25mm，搭边位置的筋条要做局部加厚处理，避免长期承重后搭边位置出现弯折断裂。筋条的截面选择也有讲究，这款模型里的筋条采用上窄下宽的梯形截面，相比矩形截面，在同等用料重量下的抗弯模量更高，同时板面的棱边做了0.5mm的圆角处理，既可以避免安装维护时划伤操作人员，也能减少冲压或者压铸生产时的应力集中，降低成品开裂的概率。

实际应用中，这类格栅板的通风率是核心选型参数，筋条间距和筋条宽度的比值直接决定了有效通风面积，用在电气柜散热窗口时，通风率要保证在60%以上才能满足柜内元器件的散热需求，这时候筋条间距一般控制在12-15mm，既能保证通风量，也能防止直径大于10mm的杂物掉入柜内；如果是用在生产线的物料输送隔层，筋条间距要根据输送物料的最小尺寸调整，保证最小尺寸的物料不会卡在筋条缝隙里，同时筋条表面可以根据需求做防滑处理，避免物料输送时出现打滑偏移。

很多新手工程师做这类结构的时候，容易直接用实体拉伸做整板再切除缝隙，这样做出来的模型不仅文件体积大，后续改参数的时候也极不方便，正确的建模思路应该是先做单根筋条的截面轮廓，沿长度方向拉伸后阵列，再添加横向加强肋和安装边的特征，后续调整筋条间距、筋条宽度、整体长宽尺寸的时候，只需要修改阵列参数和拉伸尺寸就能快速完成调整，不需要反复做切除操作。另外要注意筋条和横向加强肋的交接位置要做小圆角过渡，不管是钣金折弯还是压铸成型，直角交接位置都容易出现应力集中，生产过程中容易出现成型缺陷，长期受载也容易在交接位置出现断裂。

安装尺寸的匹配上，这类板件的平面度公差要控制在1mm/米以内，要是作为设备的外观面使用，平面度要求还要更高，不然安装后会出现板面凹凸不平的情况，影响整体外观质感。如果是用在户外设备上，板件的表面处理要考虑耐候性，筋条的排布方向要顺着当地的主导风向，提升通风散热效率的同时，也能减少雨水在板面的积存，降低锈蚀概率。要是作为防护格栅使用，筋条的强度要满足对应的防护等级要求，承受一定的侧向冲击力时不会出现过大的变形，避免防护失效。
