流线型长柄压铸成型传动构件

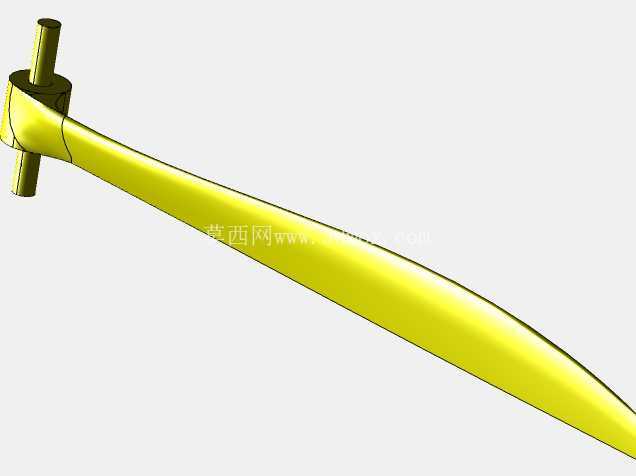

　　这类带安装轴的流线型长柄构件，常应用在需要往复摆动传递扭矩的工况中，比如小型内燃机的气门摇臂驱动端、流体管路的阀板摆臂、或是小型风机的桨叶连接柄，不同场景下对构件的受力冗余、表面流线度要求各有差异，但核心都是通过长柄的力臂放大作用，将输入端的小扭矩转化为输出端的大摆动力矩，同时兼顾运动过程中的风阻或流阻控制。从结构设计逻辑来看，构件根部的圆柱轴段是核心安装基准，轴段的直径公差需要匹配对应安装座的轴承内孔，轴段两端伸出的长度要满足卡簧或端盖的固定空间，避免工作过程中出现轴向窜动；轴段与长柄的衔接位置做了大圆弧过渡，这个区域是应力集中高发区，设计时特意加大了过渡圆角半径，避免压铸成型后出现冷隔、缩孔等缺陷，同时也能降低交变载荷下的疲劳断裂风险。

　　长柄部分采用变截面流线型设计，从根部到尖端截面逐渐收窄，厚度也随之递减，这种设计一方面是为了降低运动过程中的空气阻力，当构件做高速往复摆动时，流线型外形可以减少紊流产生，降低运行噪音和能量损耗；另一方面是基于受力分布优化的结果，长柄根部承受的弯矩最大，所以截面尺寸最大，越靠近尖端受力越小，截面收窄可以在保证结构强度的前提下尽可能降低构件自重，减少运动惯量，提升响应速度。在压铸模具设计阶段，需要重点考虑长柄部分的填充顺序，因为长柄属于狭长薄壁结构，金属液填充过程中容易出现冷隔缺陷，所以浇口通常设置在轴段位置，让金属液从根部向尖端顺序填充，同时在尖端位置设置溢流槽和排气槽，排出型腔内的气体和冷金属，保证成型后零件的致密度。

　　安装边界方面，轴段的同轴度公差需要控制在0.02mm以内，保证转动时的同轴度，避免出现卡滞；长柄尖端的位置度公差需要匹配对应驱动件的连接点，保证运动行程符合设计要求，避免出现干涉。实际应用中，这类构件通常采用铝合金压铸成型，成型后需要对轴段进行精加工，保证表面粗糙度和尺寸精度，长柄部分如果是在流体环境中使用，还需要做表面阳极氧化处理，提升耐腐蚀性和表面硬度，避免长期受流体冲刷出现磨损。从受力角度分析，当构件承受额定载荷时，最大应力出现在轴段与长柄的过渡位置，设计时通过有限元仿真对该区域的圆角参数进行了多轮优化，在满足压铸工艺要求的前提下尽可能降低应力集中系数，保证构件的疲劳寿命满足工况要求。

　　另外，长柄的流线型曲面并非简单的圆弧扫掠，而是根据运动轨迹做了变曲率设计，当构件绕轴段转动时，曲面的切线方向始终与运动方向保持较小的夹角，进一步降低运动阻力，这种曲面设计在建模时需要通过多组截面线放样生成，同时要保证曲面的光顺性，避免出现折线或凹凸，否则压铸成型后会出现应力集中点，也会增加运动过程中的阻力。
