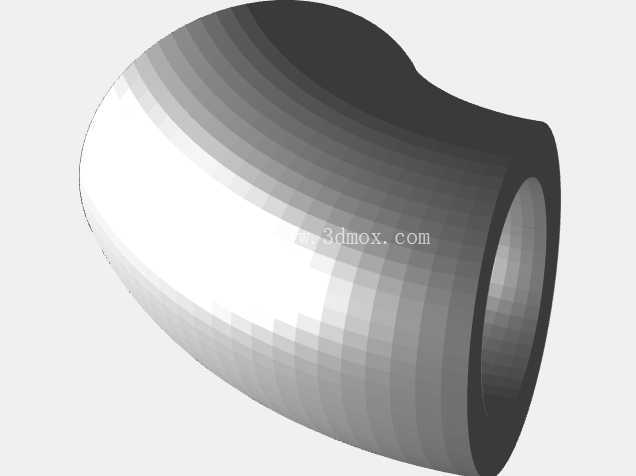

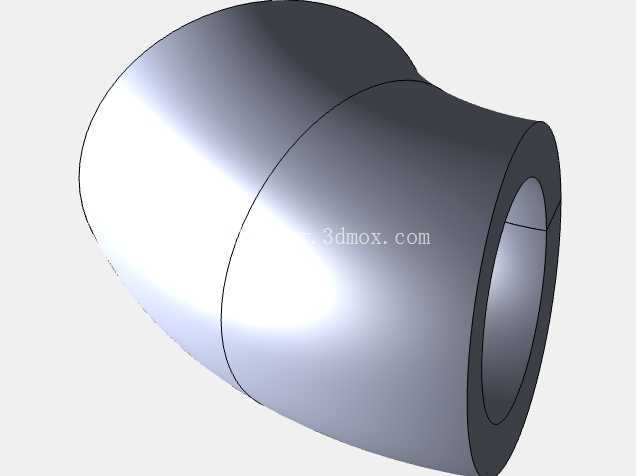

空气动力变径弯曲管道倾斜喷嘴结构

在工业流体输送、气动系统布局的实际工程场景里，这类弯曲管状构件常被用作带角度的喷嘴或是变径弯头，承担流体、气体路径转向与通径过渡的核心作用，很多现场做管路改造、定制冷却回路、通风系统排布、气动布线或是定向排气喷嘴设计时，都会用到这类结构，相比直角弯头或是等径弯管，它的平滑扫掠型空气动力学轮廓能最大程度降低流体、气体在过渡段的流动阻力与压降，避免管路拐角处出现紊流、啸叫或是局部压损过大的问题，保障气路、液路输送的效率与稳定性。

从设计思路上看，这类构件的建模核心在于内外流道轮廓的连续顺滑过渡，建模时需要先确定两端接口的通径尺寸、弯转的倾斜角度，再通过多截面放样、曲率连续的曲面桥接来构建整体外壁与内流道，全程要保证内壁面没有突兀的折角、台阶，避免流体经过时产生不必要的扰流，同时外壁的厚度要根据实际输送介质的压力等级做均匀过渡，弯转段的壁厚不能出现局部过薄导致承压不足，也不能局部过厚造成材料浪费、构件重量冗余。

实际选型安装时，首先要确认两端接口的配合尺寸，这类构件两端为圆形接口，需要匹配对接管路的外径或是内径公差，安装边界上要预留出弯转段的空间余量，避免和周边的机架、其他管路构件发生干涉，弯转的倾斜角度要根据现场管路的走向需求确定，保证安装后流体的流向符合系统设计的喷射或是输送方向，尤其是用作定向排气喷嘴时，出口端的朝向精度会直接影响排气、吹气的作用范围，安装时要做好角度定位。

在快速原型制作、小批量定制的场景里，这类结构因为整体曲面过渡顺滑，没有复杂的倒扣、薄壁尖边结构，非常适合用树脂或是FDM工艺做3D打印验证，打印时可以顺着管路轴向摆放，减少支撑结构的使用，保证内流道的表面光洁度，验证阶段可以直接对接现有气路做通气测试，观察不同气压下的气流流向、压损情况，再根据测试结果微调弯转角度、两端通径的比例，优化流体通过的效率。

日常在冷却管路应用中，这类构件可以对接冷却气源，将冷却气流精准导向需要降温的工件或是设备发热部位，相比直管加普通弯头的组合，它的流道过渡更顺滑，气流喷出时的发散更小、动压损失更低，冷却效率更高；在通风系统里，它可以用作风道的变径转向接头，适配不同管径的通风管，减少风道拐角处的风噪与风压损失；在气动布线场景中，它可以整合在紧凑的设备内部，在有限的安装空间里完成气路的转向与通径变化，减少管路接头的使用数量，降低气路的泄漏风险；在定向排气喷嘴的应用中，它的出口端轮廓经过优化，喷出的气流集束性更好，能满足定点吹气、排屑、除尘的工艺需求。

建模过程中还要注意两端接口的配合公差设计，如果是用作插接配合的管路接头，接口端要预留合适的安装间隙，根据选用的管材材质确定公差范围，比如搭配软质气管时可以适当增加接口的外壁粗糙度，提升插接后的紧固性，搭配硬质金属管路时要保证接口的圆度公差，避免对接后出现密封不严的问题。整体结构没有多余的安装耳、法兰边，属于直通式的弯转管路构件，安装时可以通过卡箍、粘接或是焊接的方式和相邻管路固定，适配不同的管路连接工艺需求。
