卧式承压空气储罐三维结构设计

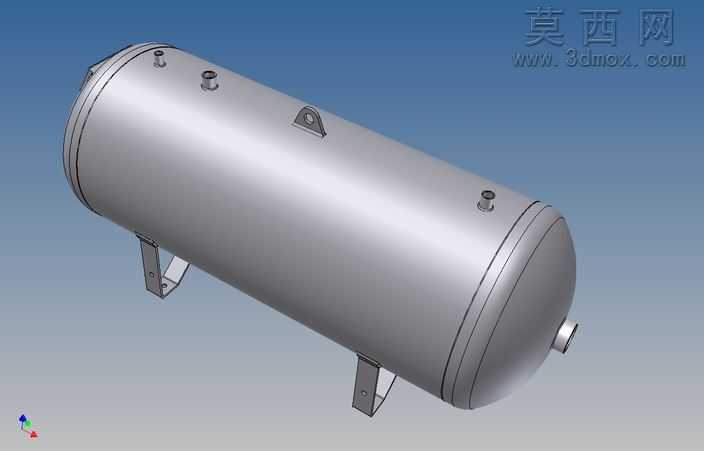

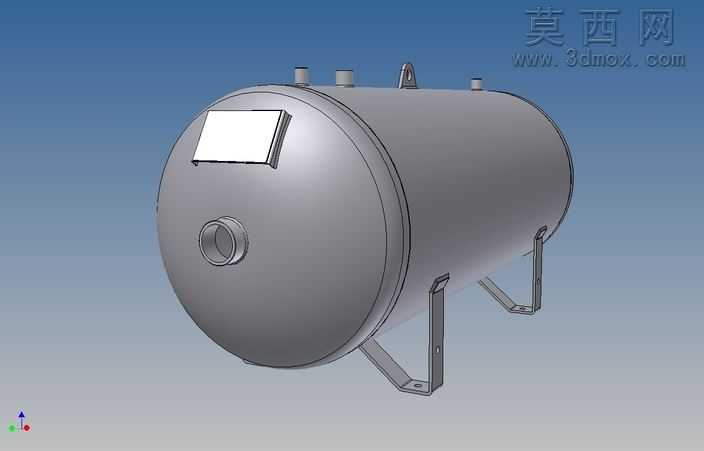

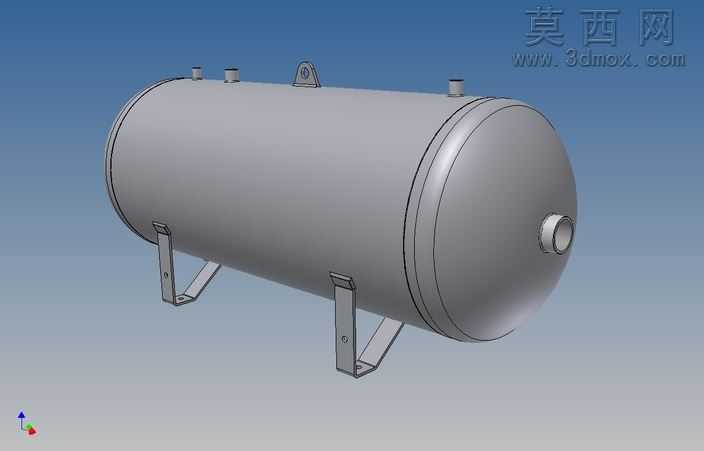

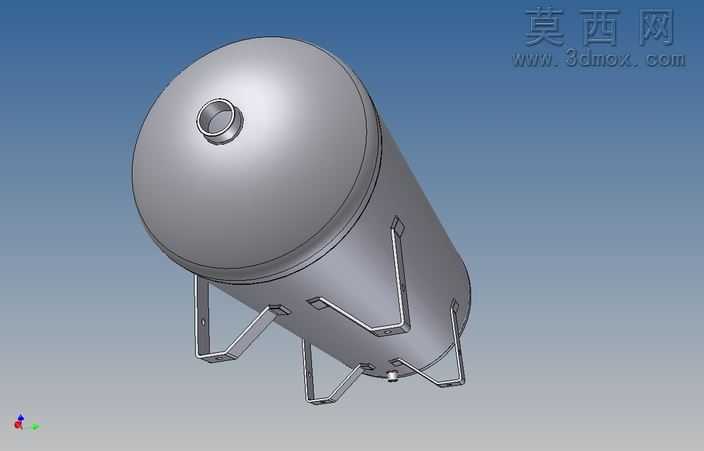

本作品为卧式空气接收器的三维参数化建模成果，建模过程严格遵循压力容器设计规范，以Autodesk Inventor为核心建模工具完成全结构1:1比例还原。建模初期先梳理设备核心参数：额定最高工作压力11bar，有效容积200L，工作温度区间覆盖-10℃至60℃，以此为基准搭建整体结构框架。筒体部分采用旋转凸台特征生成标准圆柱形承压壳体，两端封头采用标准椭圆形封头结构，通过放样与布尔运算实现与筒体的无缝衔接，保证承压结构的应力分布合理性。顶部根据工艺接口需求，依次排布多组不同规格的管嘴接口，分别用于进气、出气、安全附件安装、压力检测等功能，每个接口均添加了对应的焊接坡口与连接法兰结构，还原实际加工的工艺细节。筒体侧面设置了嵌入式铭牌安装座，采用钣金折弯特征制作铭牌压板，预留铭牌安装的固定点位，还原设备出厂标识的安装结构。底部支撑结构采用对称式鞍式支座，通过结构钢型材的焊接组合形式建模，支座与筒体接触位置添加了贴合的弧形垫板，分散筒体承重的局部应力，支座底板预留地脚螺栓安装孔，匹配实际设备的安装固定需求。建模过程中对所有焊接连接处做了焊缝特征的细节添加，对筒体、封头、支座、管嘴等不同部件分别赋予对应的材质属性：筒体与封头采用压力容器专用碳素钢材质，设置哑光金属漆面的渲染效果，支座部分做了防锈漆涂层的材质区分，法兰密封面设置机加工金属光泽效果。渲染阶段采用工业产品展示的渐变蓝灰背景，添加柔和的环境光与定向补光，突出设备的曲面轮廓与结构细节，清晰展现各部件的装配关系与位置布局。整体建模过程遵循自上而下的设计思路，先确定整体承压壳体的核心尺寸，再依次添加外部接口、支撑结构、附件安装位，所有特征均保持参数化关联，可根据不同容积、压力等级的设计需求快速调整尺寸参数，适配不同工况下的空气储存、缓冲类压力容器的设计参考需求，模型完整还原了卧式空气储罐的典型结构特征，可用于工业设备布局演示、压力容器结构教学、产品方案展示等场景。
