层压式碳纤维板夹持固定工装结构

在复合材料小批量试制、实验室碳纤维片材制备场景中，层压工序的夹持稳定性直接影响片材成型后的平面度与厚度一致性，这款夹持结构正是针对30cm幅宽碳纤维片材的层压固定需求设计，核心作用是在树脂固化、冷压定型阶段为叠层材料提供均匀的边界压紧力，避免层间错位、溢胶不均的问题。

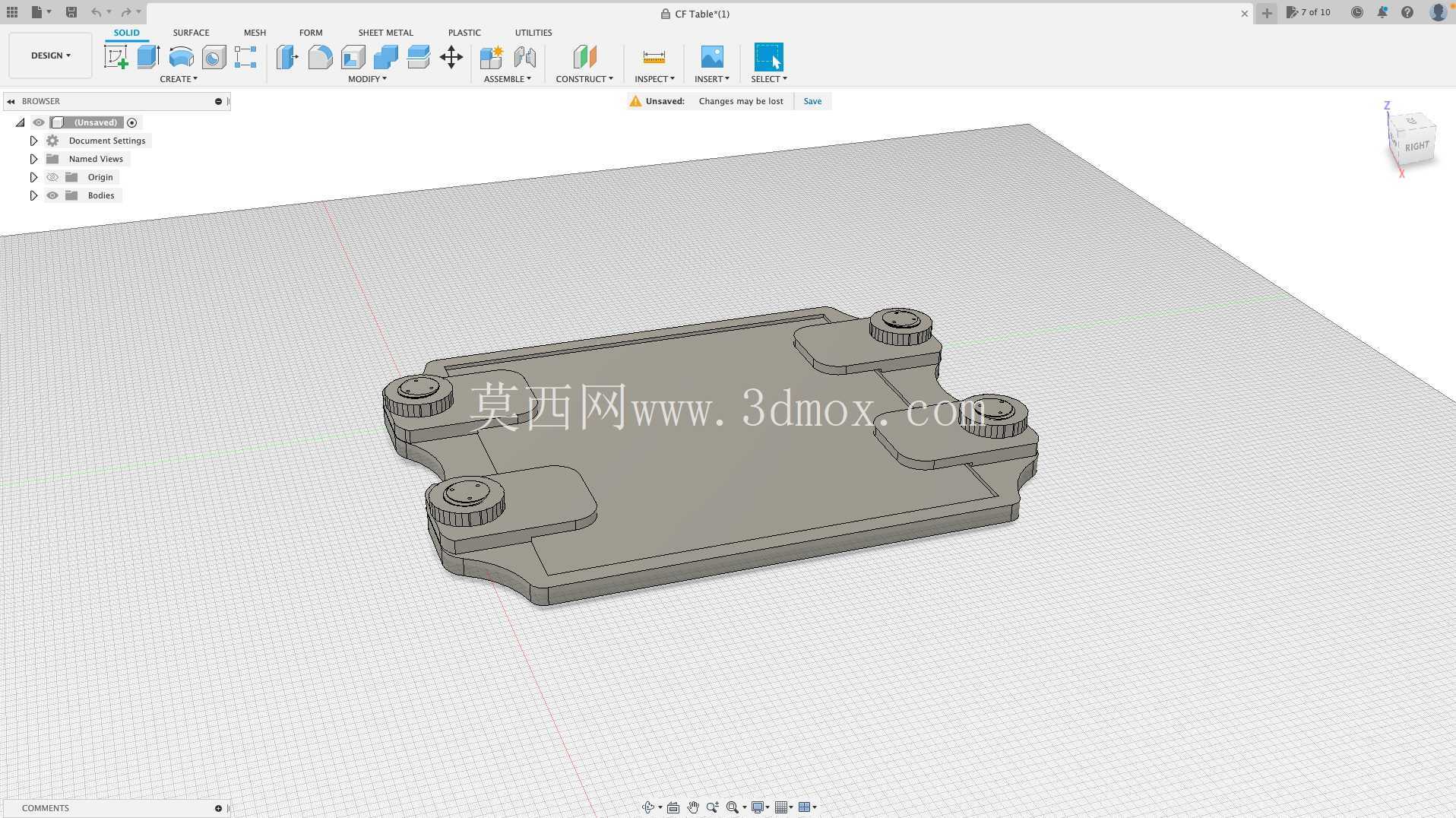

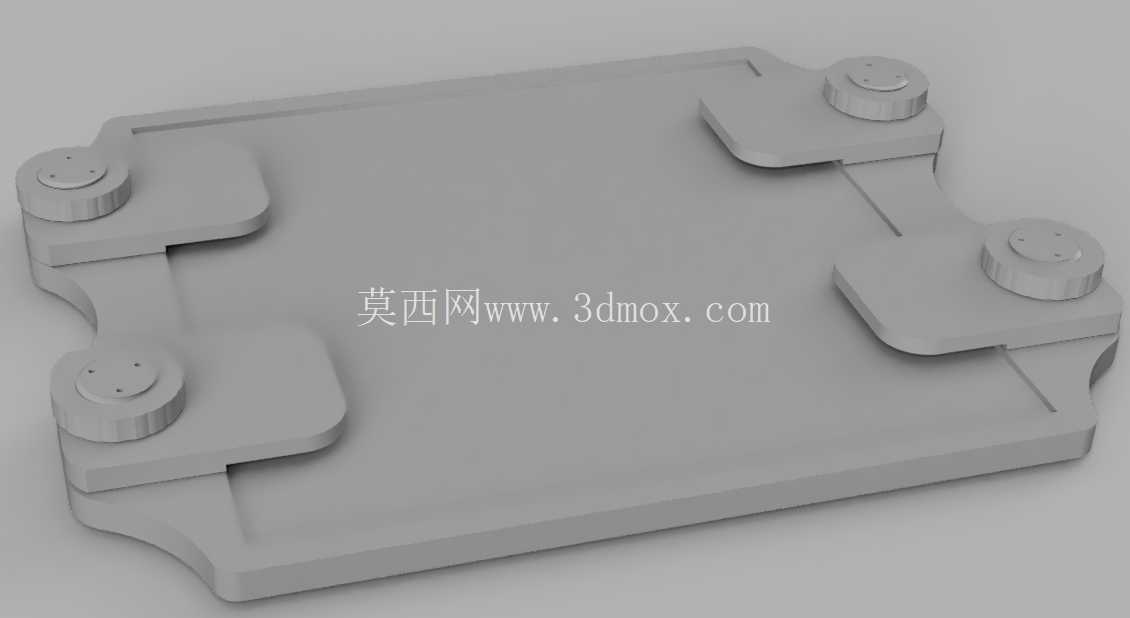

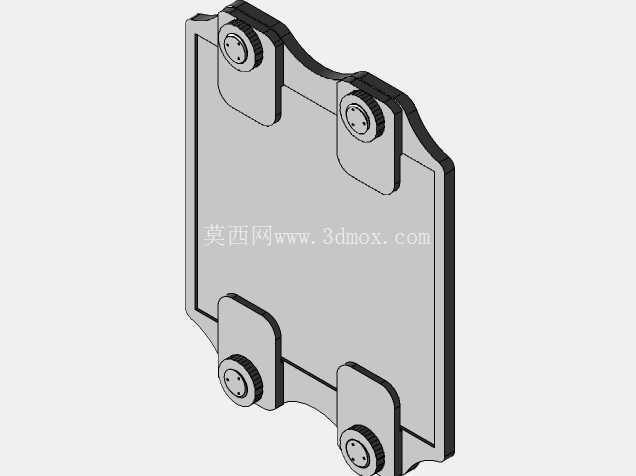

结构主体采用一体化平板式基座作为承载基准，基座平面度公差控制在0.05mm以内，作为叠层材料的底部支撑面，四个角位延伸出带安装孔的凸耳结构，凸耳与基座为一体加工成型，避免拼接结构带来的装配误差。每个凸耳位置配套滚花调节旋钮，旋钮底部带压合垫片，旋转旋钮时可通过螺纹进给带动垫片垂直下压，无需额外工具即可手动调节压紧力，适配不同厚度叠层的压合需求。

实际使用时，先将30cm幅宽、3mm厚度的玻璃板放置在基座平面上作为底部承托层，玻璃板的边缘与基座内侧定位边对齐，保证放置位置无偏移，随后依次铺放碳纤维预浸料、隔离膜等层压材料，最后在叠层顶部放置30cm幅宽、5mm厚度的上玻璃板，此时逐个调节四个角位的旋钮，让压合垫片均匀压在上玻璃板的四个角位，压紧过程中需按对角线顺序逐步拧紧，避免单侧受力导致玻璃板倾斜、层间滑移。

设计阶段特意将凸耳的压合位置设置在玻璃板边缘15mm处，既保证压紧力可以均匀传递到整个叠层面，又不会因为压点过于靠近中心影响片材有效成型区域，同时避开了玻璃板边缘的应力集中区，防止压合过程中玻璃板碎裂。基座的边缘做了圆弧过渡处理，没有尖锐棱角，避免操作人员在铺料、取件过程中被划伤。四个旋钮的螺纹规格统一，采用M6细牙螺纹，进给精度更高，调节时可以更精准地控制每个压点的下压量，保证四个角位的压紧力偏差不超过5N，避免上玻璃板倾斜导致的片材厚度不均。

安装边界方面，整个夹持结构的外形尺寸适配30cm幅宽的玻璃板，基座长度和宽度均比玻璃板大20mm，预留出足够的旋钮操作空间，不需要额外的安装机架，直接放置在工作台面即可使用，也可以通过凸耳上的安装孔将整个夹具固定在压合设备的工作台上，适配机械压合的自动化工序。压合垫片采用尼龙材质，硬度低于玻璃，接触时不会刮花玻璃板表面，同时垫片与旋钮之间为活动连接，下压时可以自动适应玻璃板的微小角度偏差，保证垫片与玻璃板表面完全贴合，避免局部压强过大导致的玻璃破损。

不同于常规的快速夹钳式夹具，这款结构没有复杂的连杆机构，零件数量少，日常维护只需要定期清理螺纹上残留的树脂即可，维护成本极低，非常适合实验室小批量试样、手工铺层的碳纤维片材制备场景，也可以用于其他需要平板层压固定的薄型材料加工工序，比如PCB板压合、薄膜材料定型等场景，只需要根据材料厚度调节旋钮进给量即可适配，通用性较强。在实际测试中，该结构配合3mm+5mm的玻璃板组合，可以稳定夹持总厚度不超过10mm的叠层材料，压合后片材的厚度公差可以控制在0.1mm以内，完全满足小批量试制的精度要求。
