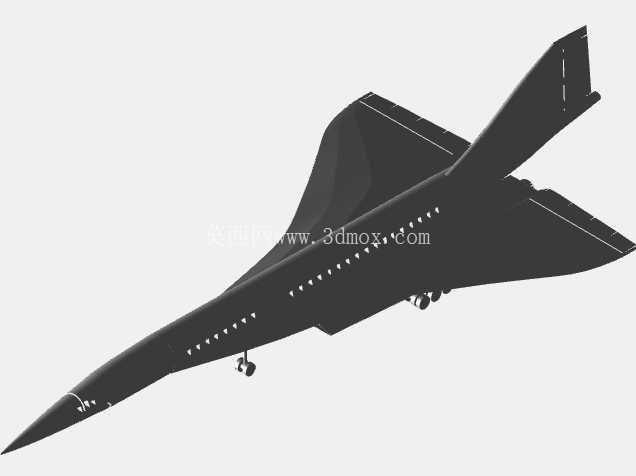

图-144超音速民航客机外观结构三维数模

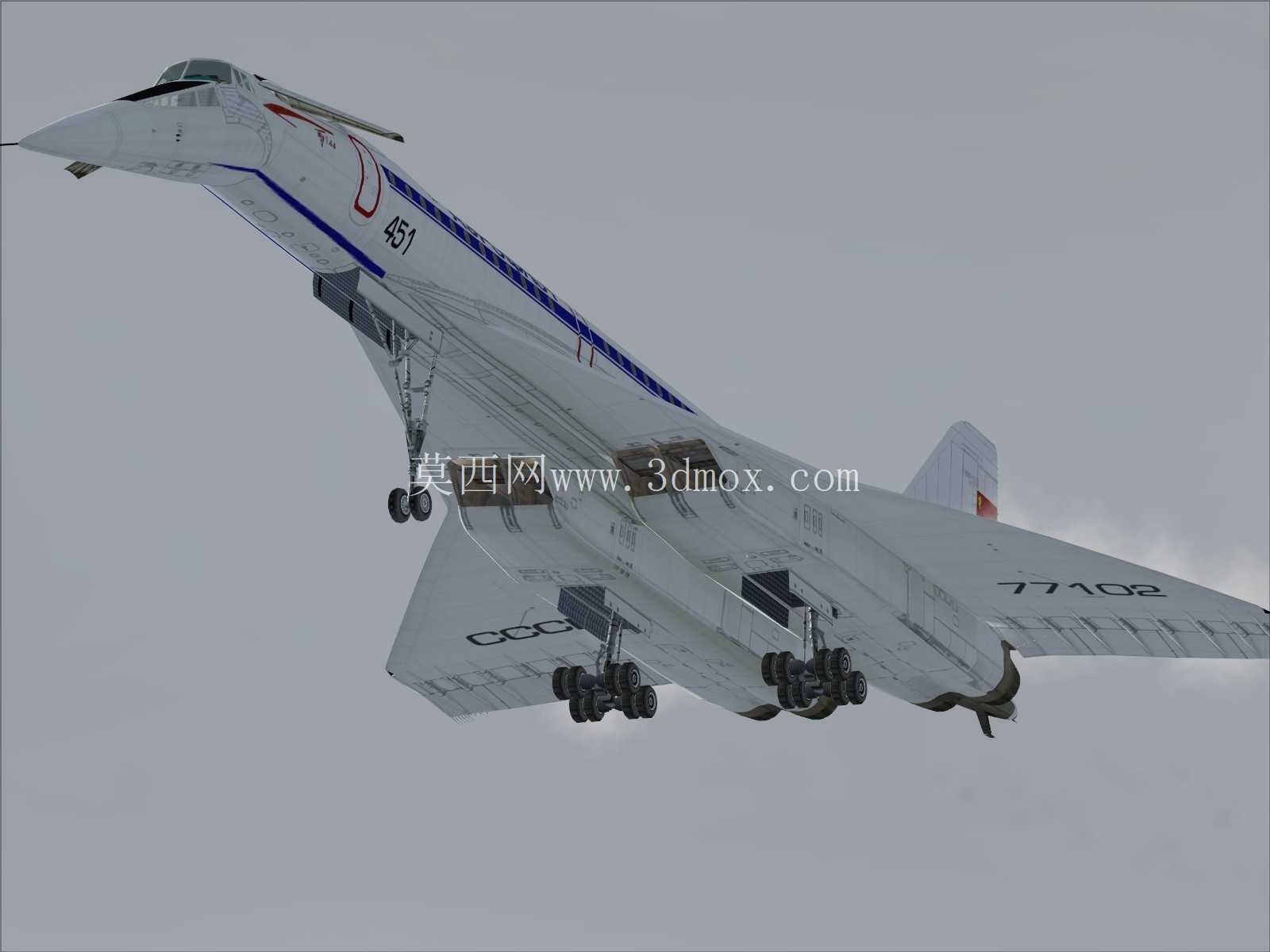

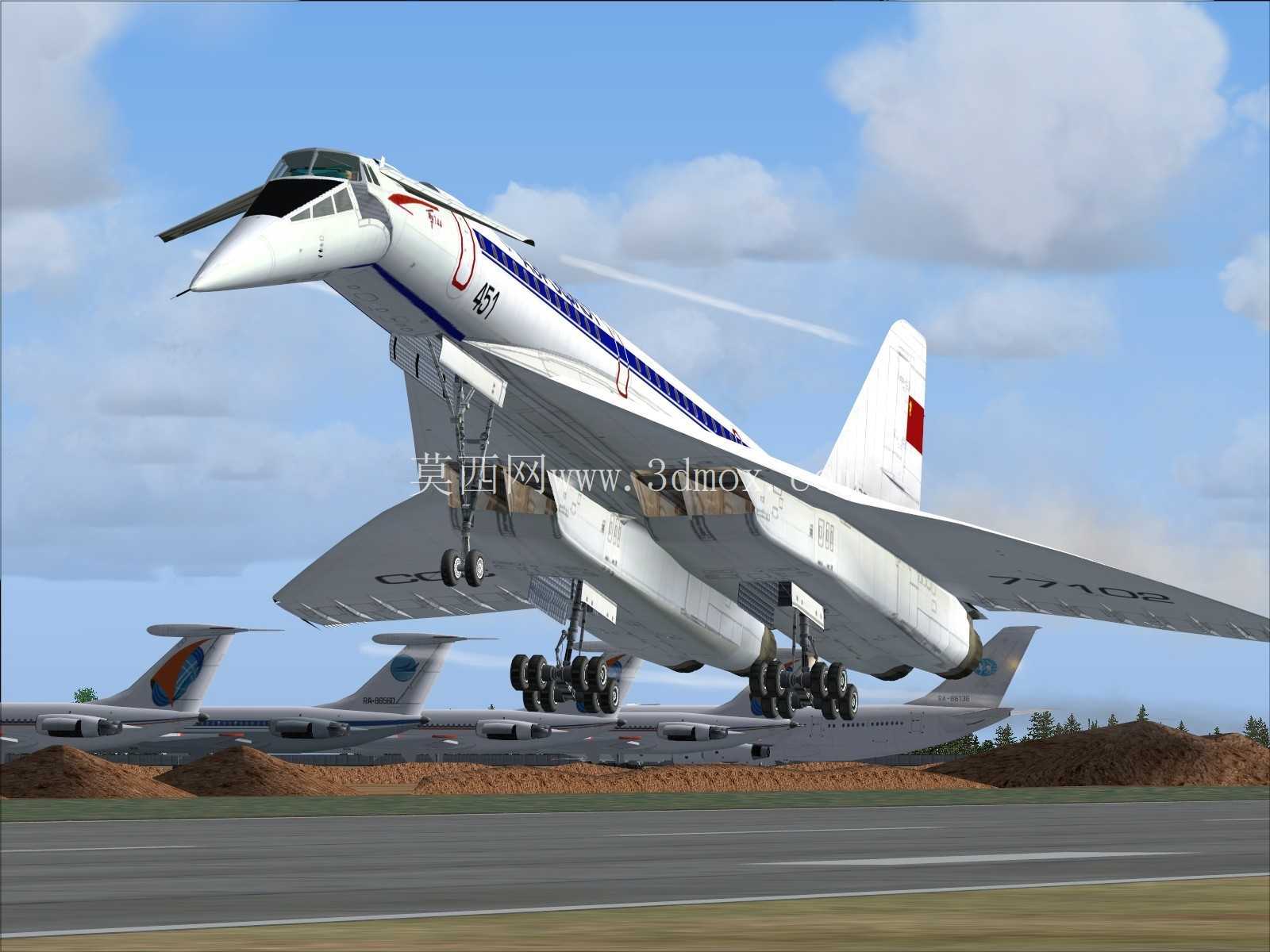

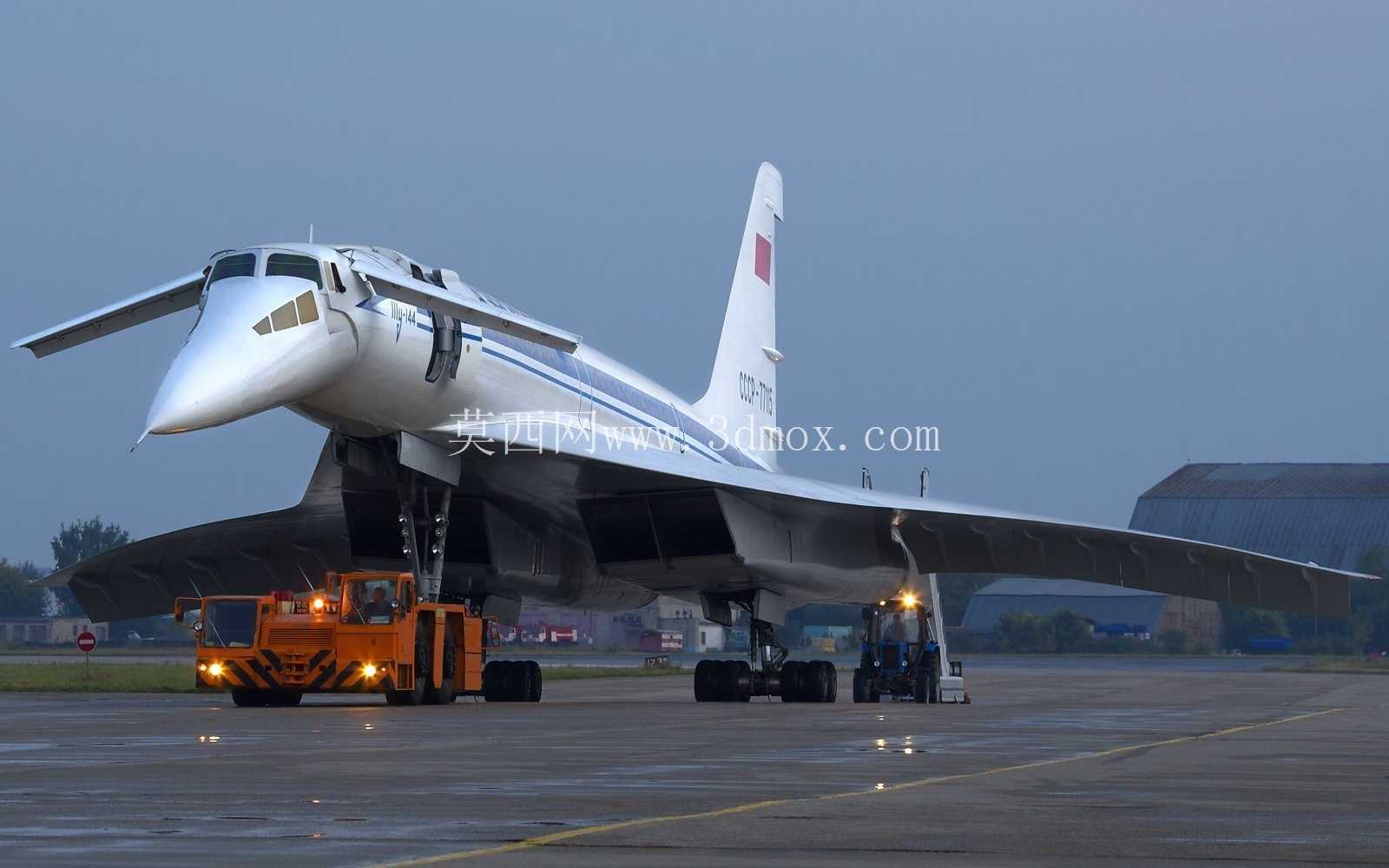

　　这款图-144超音速民航客机的三维数模，完整还原了该机型的全机外形结构与关键部件布局，可用于航空科普展示、飞行器结构教学、航空题材仿真场景搭建等多个场景。从实际工程还原角度来看，数模首先复现了该机标志性的细长机身设计，机身截面采用近似圆形的承压构型，匹配超音速飞行下的气动减阻需求与客舱增压承载要求，机头部位的可下垂整流结构也做了精准还原，该结构的设计初衷是解决超音速客机大后掠三角翼布局带来的起降阶段飞行员下视视野不足问题，起降阶段机头下垂一定角度后，可让飞行员清晰观察跑道道面与滑行标识，进入巡航阶段后机头复位，与机身流线完全贴合，避免超音速飞行时产生额外激波阻力。

　　机翼部分采用的是大后掠角三角翼布局，前缘后掠角度接近76度，这种翼型设计是为了适配2马赫以上的巡航速度，降低超音速飞行时的波阻，同时三角翼的结构刚度更高，能够承受超音速飞行时机翼表面的巨大气动载荷，机翼后缘布置的升降副翼结构也在数模中有所体现，可用于还原飞机的俯仰与滚转操纵逻辑。动力系统部分，四台涡喷发动机以短舱形式两两分组布置在机翼下方靠近机身的位置，这种布局能够缩短进气道长度，减少发动机推力损失，同时让发动机的重量更靠近机身中轴线，降低飞机滚转方向的转动惯量，提升操纵响应效率，发动机短舱的外形也做了流线型修型，与机翼下表面的贴合过渡平滑，避免出现气流分离导致的阻力激增。

　　起落架部分采用前三点式布局，前起落架为双轮结构，布置在驾驶舱后方的机身下部，主起落架为多轮小车式结构，每侧主起落架配备8个机轮，能够承受该机最大起飞重量超过180吨时的地面载荷，同时主起落架的收放舱结构也完整还原，收放后起落架完全收纳于机身与机翼根部的舱室内，舱门闭合后与机身表面齐平，不会破坏整机的气动完整性。尾翼部分采用无水平尾翼的单垂尾布局，垂尾后缘设置方向舵，用于控制飞机的偏航姿态，垂尾的高度与面积经过匹配设计，能够在超音速飞行时提供足够的方向稳定性，避免侧风或者发动机单发失效时出现偏航发散的问题。

　　在建模过程中，所有外形曲面都严格按照真实机型的气动外形曲率构建，机身表面的蒙皮分块、舷窗位置、登机门与勤务舱门的轮廓都做了对应还原，能够直观展示该机型的外部结构特征。从安装边界与尺寸适配角度来看，该数模的整机长度、翼展、机高比例完全匹配真实机型的尺寸参数，在用于仿真场景搭建时，可按照真实比例匹配机场跑道、滑行道、停机位等场景模型的尺寸，不会出现比例失调的问题；用于结构教学时，可通过拆解数模的不同部件，讲解超音速客机与亚音速民航客机在气动布局、结构设计上的核心差异，帮助学习者理解高速飞行器的设计逻辑。需要注意的是，该数模侧重外部外形结构的还原，未涉及内部客舱布置、航电系统、管路线路等内部细节，在用于相关内部结构研究时需要补充对应的内部结构数模。
