雅克24A民用运输直升机外观结构三维建模

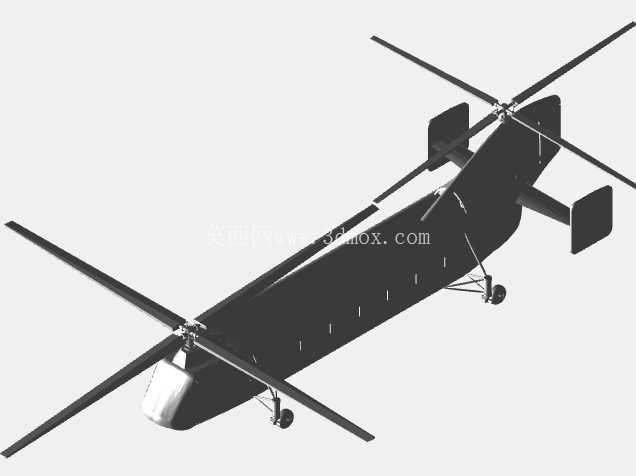

　　本次建模围绕雅克-24A民用运输直升机展开，建模过程中优先还原了该机型作为早期双旋翼纵列式民用运输直升机的结构特征，首先从机身主体的曲面造型切入，对照实机的客舱舷窗排布、机头驾驶舱风挡弧度、尾梁与机身的过渡曲面做了分块建模，避免整体曲面拉伸带来的造型失真。从实际应用场景来看，该机型最初定位于中短程民用客货运输，机身侧面的客舱门尺寸、舷窗间距都严格按照实机比例还原，建模时特意保留了客舱内部的窗框凸起、机身外部的天线基座、起落架安装座的细节结构，方便后续做渲染或者结构拆解时能直接对应实机的安装位置。

　　双旋翼系统的建模是整个作品的重点，纵列式双旋翼的桨毂结构、每片桨叶的翼型扭转角度、前后旋翼的安装高度差都做了精准还原，没有做简化处理，因为在实际的旋翼机结构验证中，桨叶与桨毂的连接位置、挥舞铰的安装空间是需要重点核对的安装边界，建模时特意将桨毂的铰接结构做了独立零件拆分，方便后续做运动仿真时直接赋予铰接约束。起落架部分采用了前三点式轮式起落架布局，建模时还原了起落架减震支柱的伸缩行程空间、机轮的安装轴位置、尾撑处的尾轮结构，对照实机的地面停放状态调整了起落架的压缩量，确保整机停放姿态符合实际地面操作的重心要求。

　　机身外部的涂装标识位置也做了对应结构的预留，比如机身上的航空公司标识区域、机头的编号位置、尾梁上的航行灯安装座，都在曲面建模时做了分面处理，不需要后续重新切割曲面就能完成贴图映射。从设计思路上，整个建模过程遵循从整体骨架到局部细节的流程，首先搭建整机的三维基准线，确定前后旋翼的轴距、机身总长、机高、旋翼直径的核心尺寸边界，再基于基准线生成机身的主曲面，之后依次添加旋翼系统、起落架、舱门、舷窗、天线等附属结构，每个零件的安装面都做了贴合处理，不存在干涉或者间隙过大的问题。客舱内部的结构虽然不属于外部可见部分，但建模时也预留了客舱地板的安装平面、座椅安装的导轨位置，方便后续拓展内舱结构时不需要重新调整机身主体。

　　机身尾部的端板结构、水平安定面的安装角度、垂尾的弧度都严格对照实机的气动外形做了还原，没有为了建模方便随意修改曲面曲率，因为这类运输直升机的尾部安定面直接影响前飞时的航向稳定性，外形尺寸的偏差会直接影响后续气动仿真的结果准确性。机头部分的驾驶舱风挡采用了多块平板玻璃拼接的结构，建模时还原了每块风挡的安装边框、雨刮器的安装基座，机头下方的雷达罩曲面也做了顺滑过渡，和机身主体的曲面连接没有出现棱边错位。整个模型的零件层级按照实际航空器的系统划分做了分组，旋翼系统、机身结构、起落架系统、尾翼结构分别归到不同的图层，方便结构设计人员调用时快速隐藏或者显示对应系统，做装配干涉检查时可以逐层核对安装边界。
