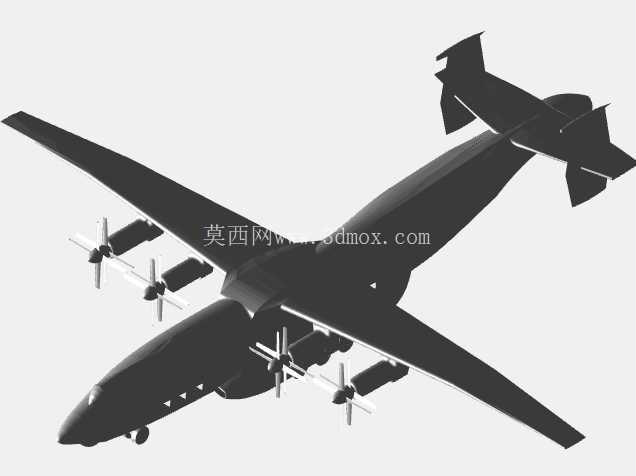

安-22重型涡桨运输机整机结构三维建模

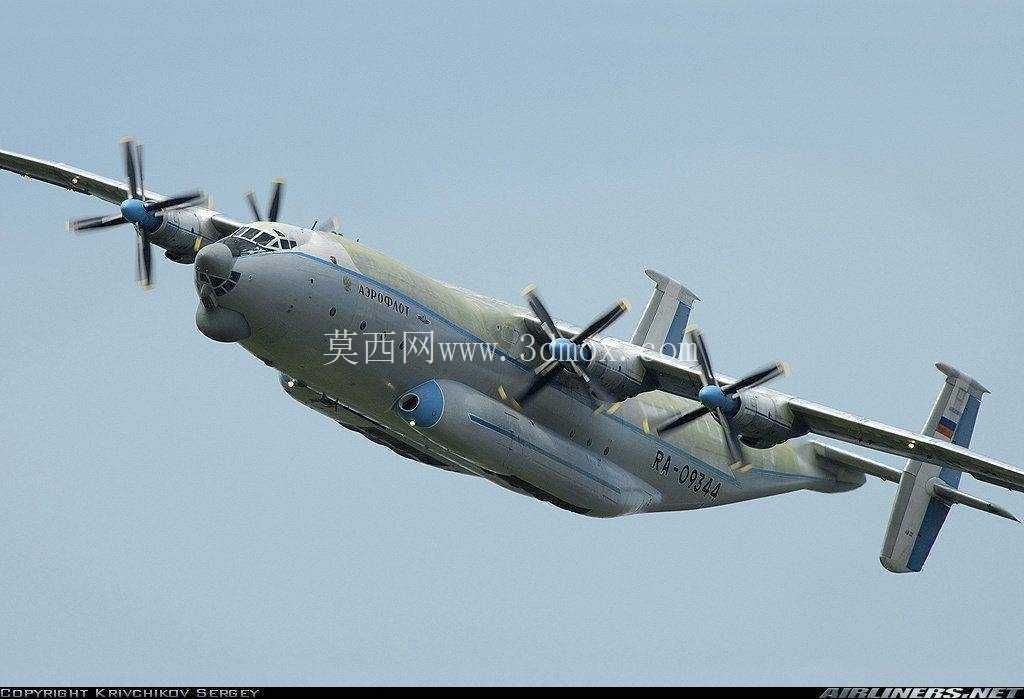

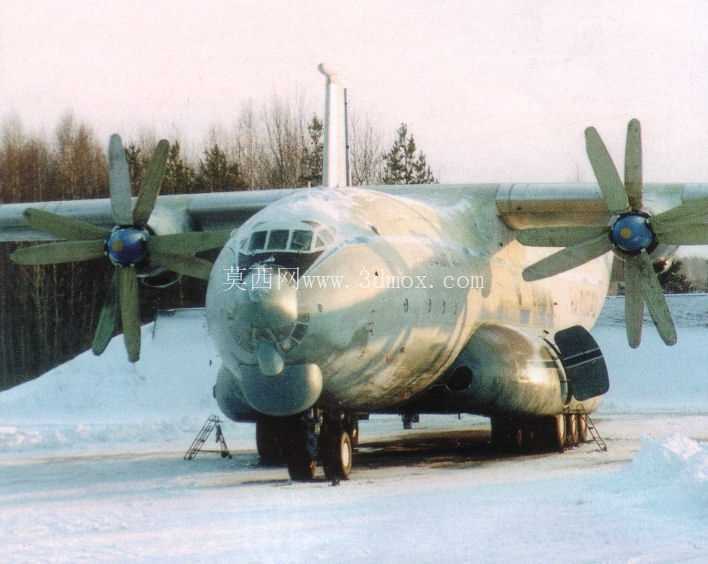

　　从整机结构设计来看，建模过程中完整还原了上单翼布局的翼身融合过渡段，机翼采用大厚度高亚音速翼型，翼展方向预留了四台涡桨发动机的安装挂点，每台发动机驱动一副共轴反转四叶螺旋桨，这种动力配置能够在输出足够推力的同时降低螺旋桨直径，避免起降过程中桨叶触碰地面，同时共轴反转设计可抵消螺旋桨旋转产生的扭矩，降低飞行过程中的偏航力矩，提升整机操纵稳定性。机身采用全金属半硬壳式结构设计，机头位置设置多块风挡组成的领航舱与驾驶舱观察窗，保证机组人员在低空飞行、起降阶段拥有足够的前方与侧下方视野，机身中段为大容积货舱，货舱地板预留了标准系留接口与滚装导轨安装位，可适配重型装备滚装装卸需求，机尾设置大尺寸开合式货舱门与跳板式装卸坡道，能够满足装甲车辆、大型工程设备直接驶入货舱的装卸要求，无需额外吊装设备辅助。本次建模还原的是采用四发涡桨动力布局的重型远程运输机，这类机型在航空装备体系中承担大尺寸超限装备、大宗物资的远程投送任务，可在铺装条件较差的前线野战机场完成起降，适配复杂气象条件下的战略战术运输需求，既能够执行军用装备跨区投送、人员转运任务，也可在应急救援场景下完成大型救援设备、救灾物资的长距离运输，弥补喷气式运输机对起降场地要求高、低空低速性能不足的短板。

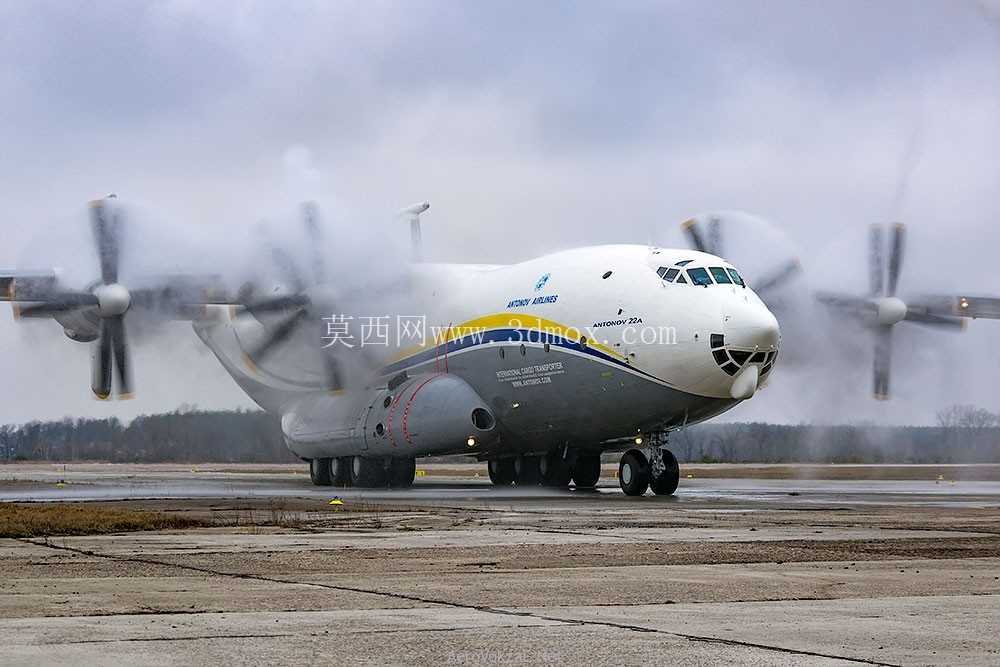

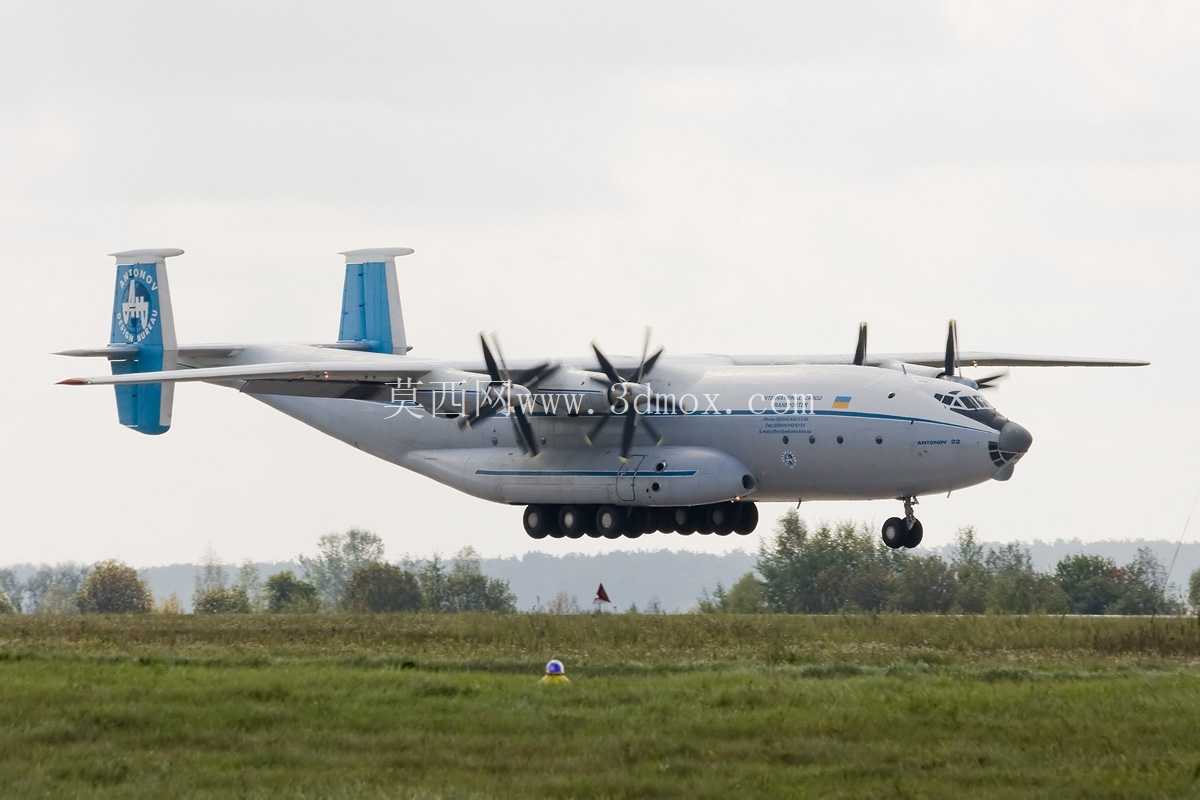

　　尾翼采用常规布局加端板式垂直尾翼设计，水平尾翼安装在垂直尾翼中段位置，避开机身尾部气流扰动区域，保证舵面在大迎角飞行状态下仍具备足够的操纵效率，起落架采用前三点式多轮布局，主起落架为多支柱多轮结构，能够将整机重量均匀分散到道面，降低对跑道压强的要求，前起落架设置转向机构，可在地面滑行阶段实现小半径转弯，适配狭窄野战停机坪的调度需求。建模过程中对机身表面的蒙皮铆接分块、天线安装基座、机身舷窗布局、翼面舵面铰接结构都做了等比例还原，机身侧面的应急出口位置、机翼表面的航行灯安装座、发动机短舱的散热口结构都按照实机布局进行了细节刻画，螺旋桨桨叶的翼型扭转角度、桨毂整流罩外形也匹配实机气动设计参数，保证模型整体外形精度满足气动仿真、结构展示、教学演示等场景的使用需求。

　　从安装边界尺寸来看，整机长度、翼展、机高比例严格匹配实机参数，机翼与机身的连接位置、发动机挂点与翼梁的对应关系、起落架舱的开合边界都做了准确还原，货舱内部的尺寸边界按照实机装载能力进行建模，可直接用于装载方案模拟、装卸流程推演等工作。在结构设计逻辑上，该机型的上单翼布局能够让货舱地板尽可能贴近地面，降低装卸坡道的坡度，方便重型车辆上下，同时机翼布置在机身上方也避免了翼盒结构侵入货舱空间，保证货舱内部的有效高度与宽度，最大化利用机身内部容积；涡桨动力的燃油经济性优于涡喷发动机，能够在同等载油量下实现更远的航程，适合长距离不落地飞行任务，同时涡桨发动机的低空低速性能更好，在执行空投、空降任务时可以保持更低的稳定飞行速度，提升空投精度与空降安全性。

　　建模时还对机身表面的气动整流结构做了还原，包括机头下方的雷达罩整流外形、发动机短舱与机翼连接位置的整流包皮、机尾货舱门的密封整流结构，这些细节直接影响整机飞行阻力，在气动仿真场景下可直接用于流场分析计算。起落架的减震支柱行程、轮胎规格参数也按照实机承载能力进行匹配建模，能够直观展示整机在满载状态下的起落架压缩量与地面间隙，为地面调度、机场保障设备选型提供参考依据。
