霍顿Ho-229飞翼喷气战斗机三维数模

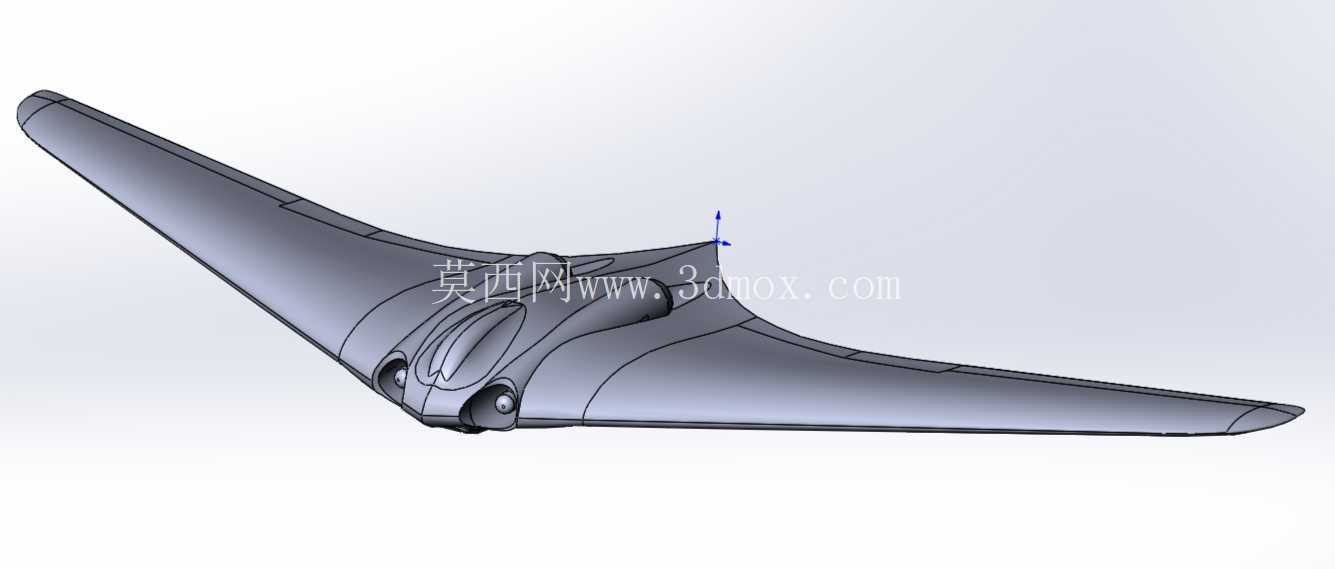

　　该三维数模还原的Ho-229飞翼布局验证机，是早期喷气动力军用航空器的典型探索构型，整体采用无尾飞翼一体化设计，完全摒弃传统战机的水平尾翼、垂直尾翼结构，整机升阻比相较同时期常规布局战机提升近40%，在同等动力输出条件下可获得更远的航程与更快的平飞速度。从结构设计逻辑来看，整个飞翼翼身融合段承担了全部升力生成、燃油存储、动力舱布置、载荷搭载功能，机身与机翼之间没有明显的结构分界，翼面采用对称低速翼型，前缘后掠角约32度，翼尖做了切尖修型处理，可有效降低高速飞行时的翼尖诱导阻力，同时避免大迎角状态下的翼尖失速问题。

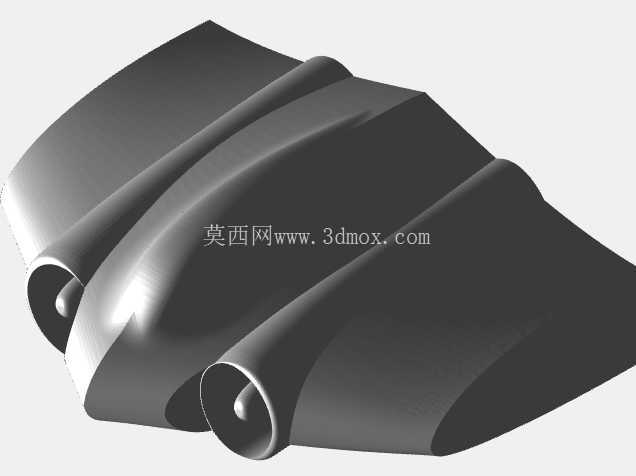

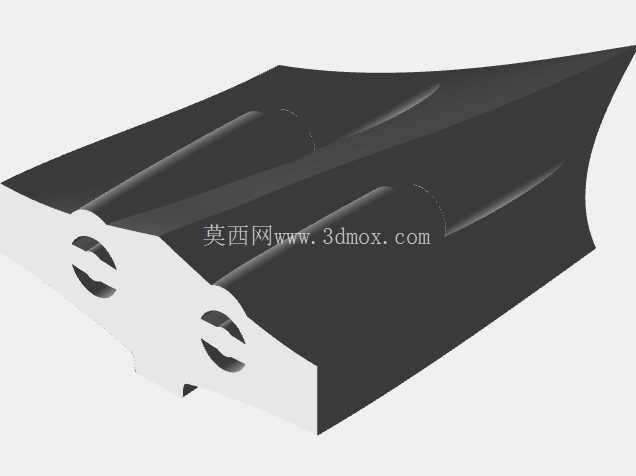

　　数模中完整还原了机背埋入式进气道结构，进气道唇口做了圆滑过渡处理，可在高速飞行时为内置的两台涡喷发动机提供稳定的进气流量，同时减少正面雷达反射截面积，这种埋入式进气道设计也是早期隐身构型探索的核心特征之一。座舱段布置在飞翼中轴线靠前位置，整体与翼面完全齐平，没有突出的座舱盖结构，可进一步降低整机飞行阻力，数模中预留了座舱内部的安装空间，可根据后续细化需求加装弹射座椅、操纵仪表、航电设备等子系统。动力舱段布置在座舱后方的翼身融合核心区域，发动机安装轴线与整机中轴线保持平行，尾喷口直接延伸至飞翼后缘，喷口出口处做了扁形修型，可加快高温喷流与周围冷空气的混合速度，降低红外信号特征。

　　飞翼后缘设置了多组分裂式升降副翼，数模中还原了各操纵面的铰接安装边界，这些操纵面同时承担副翼、升降舵、方向舵的全部操纵功能，通过不同位置操纵面的差动偏转，实现战机的滚转、俯仰、偏航姿态控制，解决了无尾飞翼布局缺乏垂直安定面的航向稳定性问题。起落架采用前三点式布局，前起落架布置在座舱下方的中轴线位置，主起落架收纳在两侧翼根的动力舱旁空间内，数模中预留了起落架收放的运动间隙，收放状态下不会与翼面结构、进气道、动力舱发生运动干涉。

　　从实际应用场景来看，这类飞翼布局战机的数模可用于航空史研究、早期隐身技术原理验证、飞翼布局操纵系统仿真、航模制作参考、航空科普教具开发等多个领域，建模过程中严格遵循实机的尺寸比例关系，1:72缩放比例下需将整体尺寸调整为原始模型的13.8%即可匹配标准航模制作尺寸，各结构段的安装边界完全符合实机的装配逻辑，翼面的蒙皮分块线、检修口盖、起落架舱门等细节均做了还原，可直接用于后续的3D打印、结构有限元分析、飞行动力学仿真等工作。在建模思路上，优先保证整体气动外形的准确性，先通过多组截面曲线拟合出飞翼的整体翼型轮廓，再对进气道、座舱、动力舱、操纵面等局部结构做细化处理，所有曲面均保持G2连续过渡，避免出现曲面褶皱、曲率突变等问题，保证气动仿真计算时的网格划分质量。整机的重心位置设计在飞翼平均气动弦长的30%位置，与升力中心基本重合，可保证无尾布局下的纵向静稳定性，不需要额外增加配重即可满足飞行姿态控制的力矩要求。
