双发商务喷气式客机外观结构设计

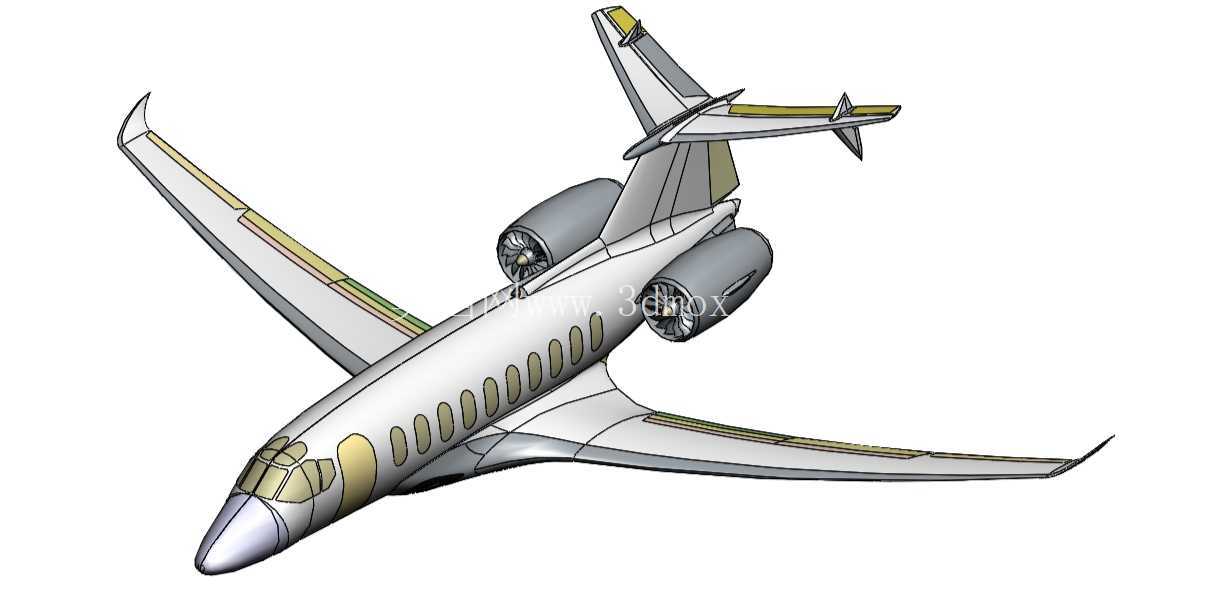

这款双发喷气式民用客机的三维结构设计，核心面向中短程商务出行、支线公务运输的应用场景，区别于大型干线客机的大载客量定位，该机型主打小体量高频次的商务出行需求，可满足10-15人规模的公务团体跨区域出行，适配国内多数支线机场、通用航空机场的起降条件，无需依赖大型枢纽机场的长跑道与高规格保障设施。从实际用途出发，设计阶段优先考虑了公务出行的私密性与行程灵活性，机身截面采用宽体化的椭圆构型，相比同级别窄体支线客机，客舱内部净宽提升约12%，可布置独立公务座椅、小型会议区与随行行李存储舱，避免传统支线客机客舱拥挤的问题，同时降低舱内噪音传递，提升长途飞行的乘坐舒适度。

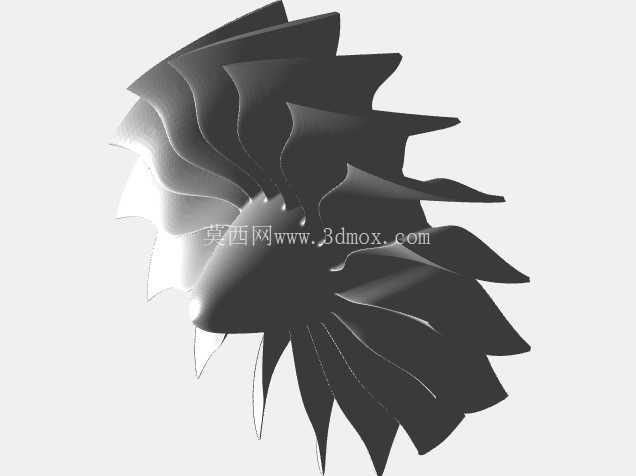

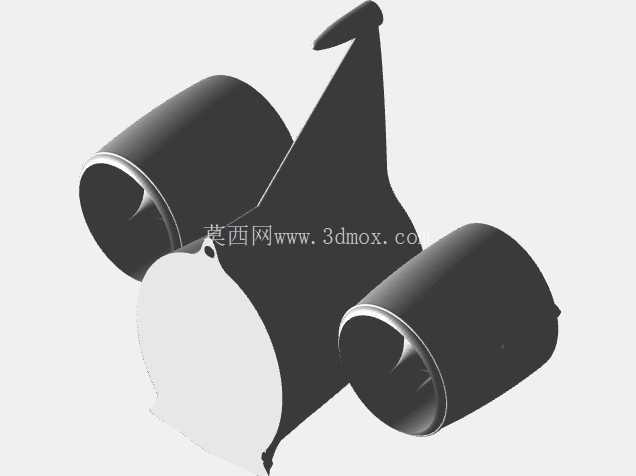

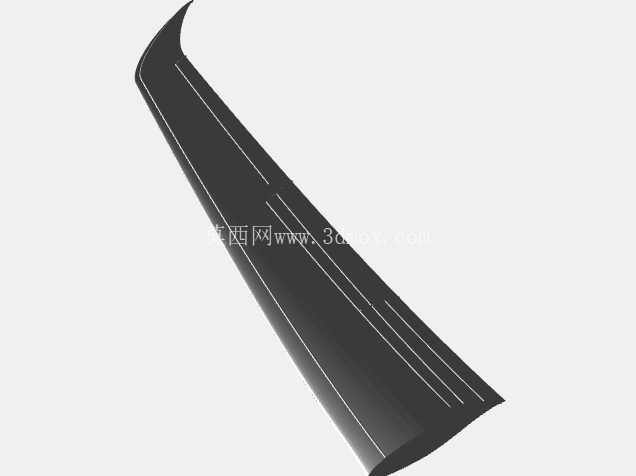

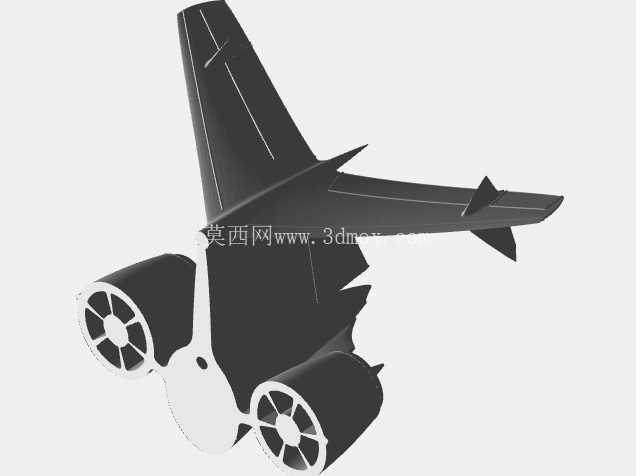

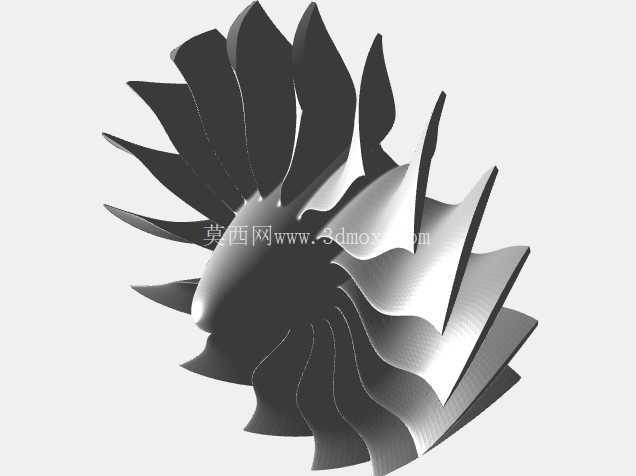

功能特性层面，该机型采用尾吊双发的动力布局，两台大涵道比涡扇发动机对称布置在后机身两侧的发动机短舱内，这种布局一方面可以降低发动机工作噪音传入客舱的比例，另一方面能释放机翼下方的全部空间，简化机翼增升装置的结构设计，同时避免机翼下挂发动机带来的地面异物吸入风险，适配条件一般的通用机场跑道。机翼采用后掠式下单翼设计，翼尖配置融合式小翼，能够有效降低诱导阻力，提升巡航阶段的燃油效率，机翼前缘布置缝翼、后缘布置富勒襟翼，可在低速起降阶段提供足够升力，缩短起降滑跑距离，适配1200米级长度的跑道起降要求。尾翼采用T型尾翼布局，平尾布置在垂尾顶端，避开发动机尾流的直接影响，提升大迎角飞行阶段的操纵效率，垂尾后缘设置方向舵，配合机翼上的副翼、扰流板，可实现全飞行阶段的姿态精准控制。

设计思路上，整体气动外形优先遵循跨音速巡航的减阻需求，机头采用流线型钝头构型，既保证机头内雷达舱、航电设备的安装空间，又能降低巡航阶段的激波阻力；机身从机头到机尾保持连续的面积律过渡，避免截面突变带来的额外阻力，客舱舷窗采用椭圆形大尺寸设计，在满足机身结构强度要求的前提下，提升舱内采光与乘客视野。起落架采用前三点式布局，前起落架布置在机头下方驾驶舱后侧，主起落架对称布置在机翼根部与机身的连接位置，起落架收放机构完全嵌入机身内部的起落架舱，巡航阶段无外露结构，进一步降低飞行阻力；主起落架采用双轮构型，前起落架为单轮，兼顾地面滑行的稳定性与结构轻量化要求，轮胎胎压适配通用机场的硬化跑道与部分平整铺装的简易跑道，提升机型的场地适应能力。

外形尺寸与安装边界方面，该机型整机长度控制在24米级，翼展约22米，机高7.2米，尾吊发动机的安装位置距离地面高度约2.8米，可满足多数通用机场的地勤保障设备操作高度要求，无需特殊的高空作业平台即可完成发动机日常检查与维护；机身最大直径2.9米，客舱内部净高1.9米，可满足成年人在客舱内直立行走，行李舱设置在客舱地板下方，总容积约8立方米，可承载乘客的随身行李与公务出行所需的设备物资。机翼前缘距离机头的位置经过反复优化，既保证地面滑行阶段飞行员的前方视野，又避免机翼遮挡舷窗的乘客视野；发动机短舱与机身之间预留足够的维护间隙，地勤人员可在不拆卸短舱主体结构的情况下完成发动机常规检查、油液添加与滤芯更换作业，降低日常维护的时间成本。

结构设计阶段充分考虑了不同部件的安装干涉问题，机翼与机身的连接接头采用整体机加工的钛合金构件，保证连接强度的同时降低结构重量，燃油箱布置在机翼内部的整体油箱舱内，充分利用机翼内部空间，减少机身内的燃油存储占比，提升客舱可用空间。机身蒙皮采用变厚度设计，在气密载荷较大的客舱段采用较厚的铝合金蒙皮配合长桁加强，在非气密的尾段、雷达罩位置采用轻量化的复合材料蒙皮，平衡结构强度与整机重量。驾驶舱风挡采用多块曲面构型，保证飞行员在起降阶段的侧方、下方视野，风挡框架采用一体化成型设计，减少风阻同时提升结构刚度，避免高速飞行阶段的风挡振动问题。
