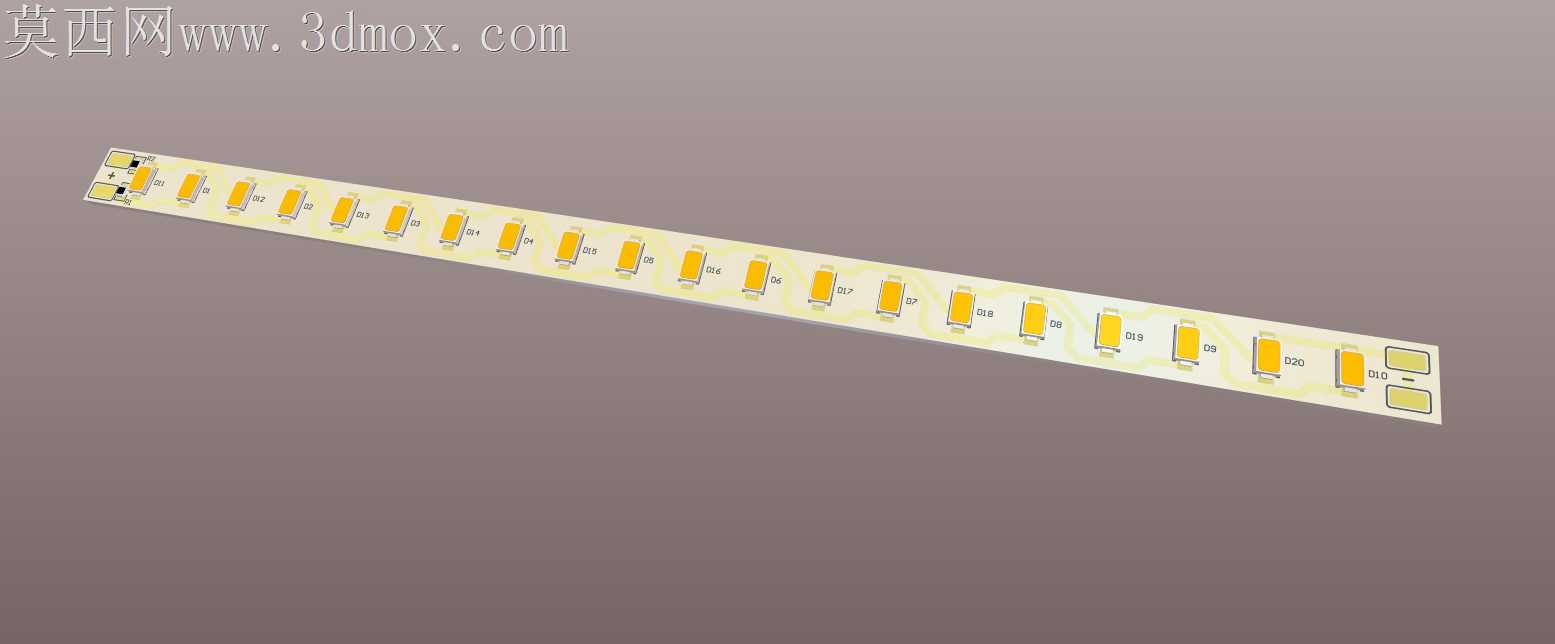

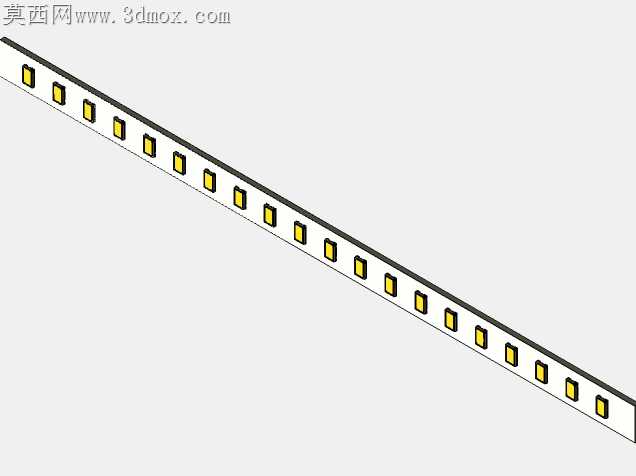

双列十颗SMD贴片金属芯LED灯带结构

铝基金属芯灯带的散热瓶颈一直是小功率照明场景里容易被忽略的加工适配问题，常规FR4基材的灯带在2x10并行排布的SMD灯珠持续点亮时，局部结温很容易突破灯珠耐受阈值，出现早期光衰甚至焊盘脱焊的隐患。这款灯带的金属芯基板直接把绝缘层压合在0.8mm厚的铝带基材上，没有额外加装散热铝槽的冗余结构，加工时可以直接通过卷对卷的印刷工艺完成线路蚀刻，省去了传统灯带基板与散热件贴合的涂胶、压合工序，也避免了导热胶层长期使用后老化粉化带来的热阻飙升问题。

灯珠焊盘的位置特意做了0.15mm的下沉蚀刻处理，回流焊时锡膏不会因为铝基板表面的平整度公差出现溢锡连桥，并行排布的两列灯珠间距留足了1.2mm的走刀间隙，分板加工时不管是模切还是激光切割，都不会伤到焊盘边缘的阻焊层，也不会因为切割应力导致灯珠引脚出现微裂纹。线路走线的宽度按每颗灯珠20mA的工作电流做了1oz铜厚的线宽匹配，没有为了省料刻意缩窄走线，大电流工况下线路本身的焦耳热可以直接通过金属芯快速导走，不会出现局部线路过热烧蚀的问题。

灯带两端的接电焊盘做了沉金处理，不用额外镀锡就能直接和外接导线焊接，也适配常用的灯带接插件卡扣装配，卡扣压合时不会因为焊盘氧化出现接触不良。铝基材的边缘做了R0.2mm的圆角钝化，卷盘包装时不会刮坏表面的阻焊油墨，安装弯折时也不会因为锐边应力集中出现基材断裂。阻焊层选用的是哑光白油墨，既可以提升灯珠出光的反射率，也不会在长期紫外线照射下出现黄变，户外使用时耐候性比普通亮面油墨更稳定。

加工过程中金属芯基板的热膨胀系数和SMD灯珠的陶瓷基座更匹配，高低温循环测试时焊盘的应力差比FR4基材小60%以上，不会因为温度骤变出现焊点开路。灯珠排布的并行间距刚好匹配常用的透镜配光角度，不用额外调整灯珠位置就能实现均匀的出光效果，省去了二次配光的结构调整成本。基材背面没有做多余的背胶预设，用户可以根据安装场景选择不同耐温等级的导热胶粘贴，避免了原厂背胶耐温不足导致灯带脱落的问题。
