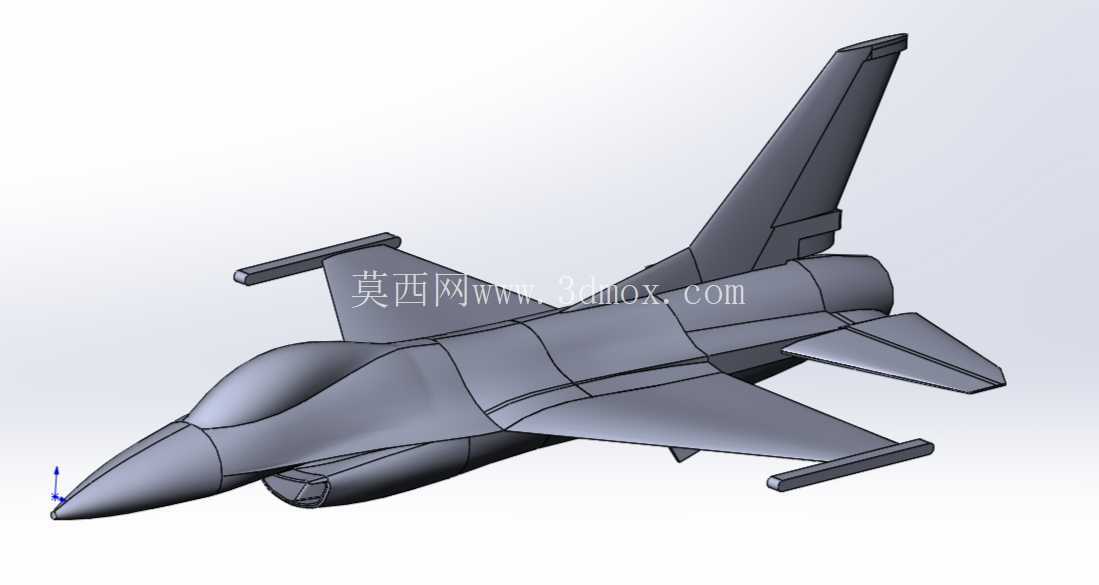

F16战隼轻型多用途战斗机结构建模

　　本次建模围绕通用动力F-16战隼轻型战斗机展开，作为全球列装范围极广的第四代轻型多用途战斗机，该机型的三维结构建模可覆盖航空教具开发、仿真推演场景搭建、航模结构逆向设计、航空科普展陈制作等多个实际应用方向。建模过程中优先还原了该机型的核心气动布局特征：采用翼身融合体设计，边条翼从机头两侧平滑过渡至主翼根部，在大迎角飞行状态下可利用边条产生的脱体涡提升主翼升力，这一结构特征在建模时严格匹配实机的曲面曲率，保证气动外形还原度符合仿真类应用的精度要求。单垂尾采用切尖设计，垂尾根部与机身尾段平滑过渡，兼顾高速飞行时的方向稳定性与结构强度，全动平尾安装位置低于主翼水平面，可在跨音速飞行阶段规避主翼下洗气流对操纵效率的干扰。

　　机身采用半硬壳式结构的曲面还原，机头段为椭圆截面的雷达罩安装位，向后平滑过渡至进气道位置，该机型采用的腹部皮托管式进气道在建模时还原了其与机身下表面的融合角度，保证亚音速飞行阶段的进气效率匹配实机参数。主起落架收纳舱位于机翼根部与机身衔接位置，前起落架收纳于进气道后方的机身段，建模时预留了起落架收放机构的安装空间边界，可支持后续加装活动结构件完成收放动作仿真。座舱段采用水泡型座舱盖的曲面建模，整体无框结构保证飞行员全向视野，座舱盖与机身背部的脊线平滑过渡，降低飞行阻力的同时兼顾隐身修型的基础特征。

　　机翼下预留了多组武器挂点的安装接口位置，从翼尖到翼根依次匹配近距格斗弹、中距空空弹、副油箱、对地攻击弹药的挂装边界，可根据不同应用场景拓展挂载结构的建模。针对航模制作类应用场景，建模时特意标注了1:72缩放比例下的尺寸换算基准，缩放后需保证各气动面的相对位置精度，避免因比例变形导致飞行操纵特性出现偏差，尾喷口位置预留了动力系统的安装空间，可适配电动涵道或仿真发动机模型的安装尺寸。机身内部的重心位置标注可作为航模配重、仿真设备安装的参考基准，保证静态展示模型的摆放稳定性与动态航模的飞行配平需求。

　　在结构细节处理上，机身表面的检修舱门、天线凸起、减速板安装位置均做了对应还原，可满足高细节度展陈模型的制作要求，机翼前缘的机动襟翼、后缘的升降副翼均做了分件处理，可支持后续做活动面的结构拆分，用于教学演示时直观展示战斗机操纵面的动作逻辑。建模过程中规避了非必要的内部复杂结构，在保证外形精度的前提下控制模型面数，既可以满足工业级3D打印的实体模型制作要求，也可适配实时渲染类仿真场景的性能需求，不同应用场景下可根据使用需求对模型细节做进一步拆分或简化，比如面向科普展陈时可做剖面结构处理展示内部座舱、航电、油箱、起落架舱的布局，面向航模制作时可适当加厚薄壁结构保证打印后的结构强度，面向气动仿真时可提取外表面曲面做流体计算网格划分。
