二战德军机载拦截雷达天线结构模型

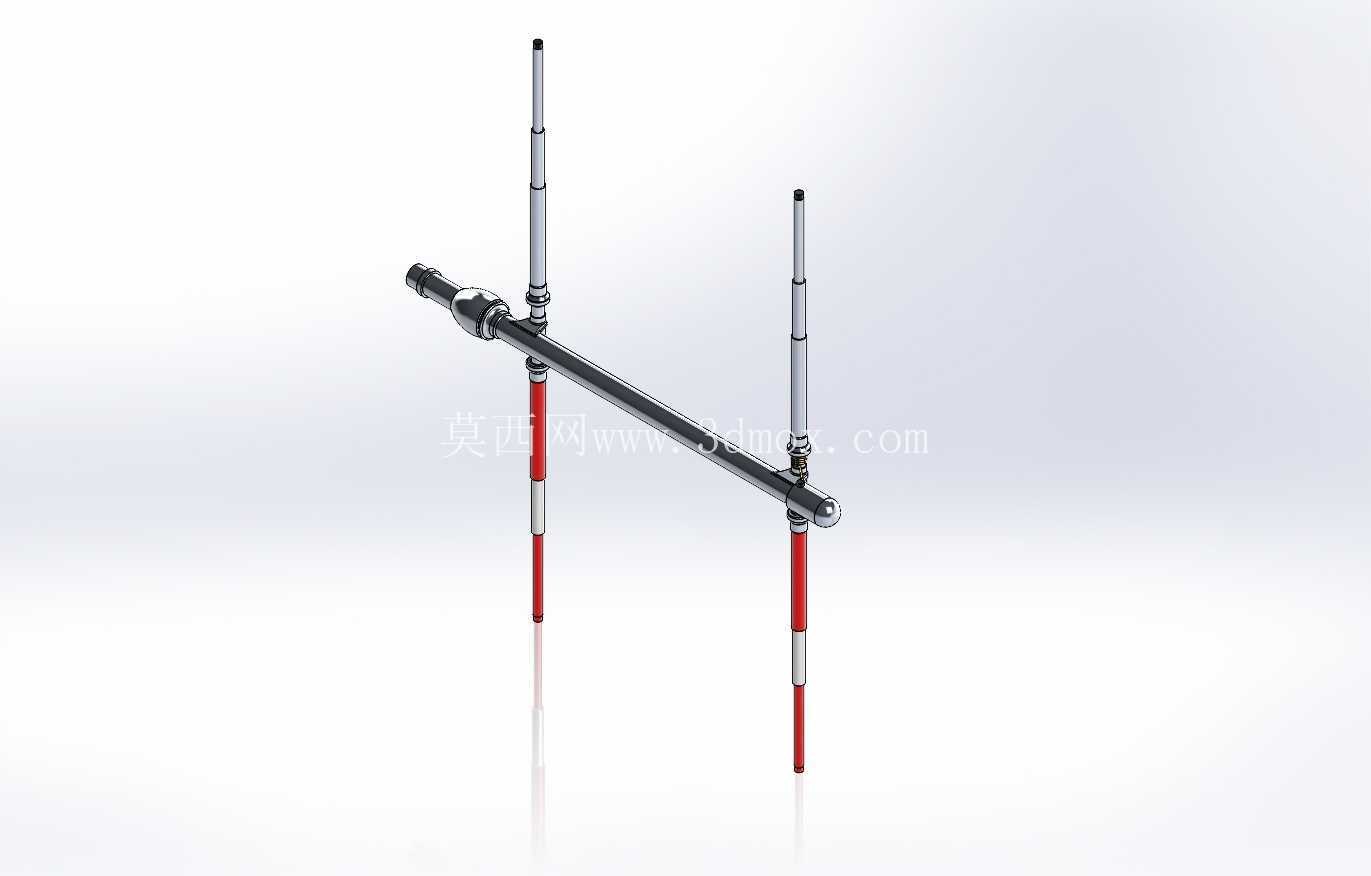

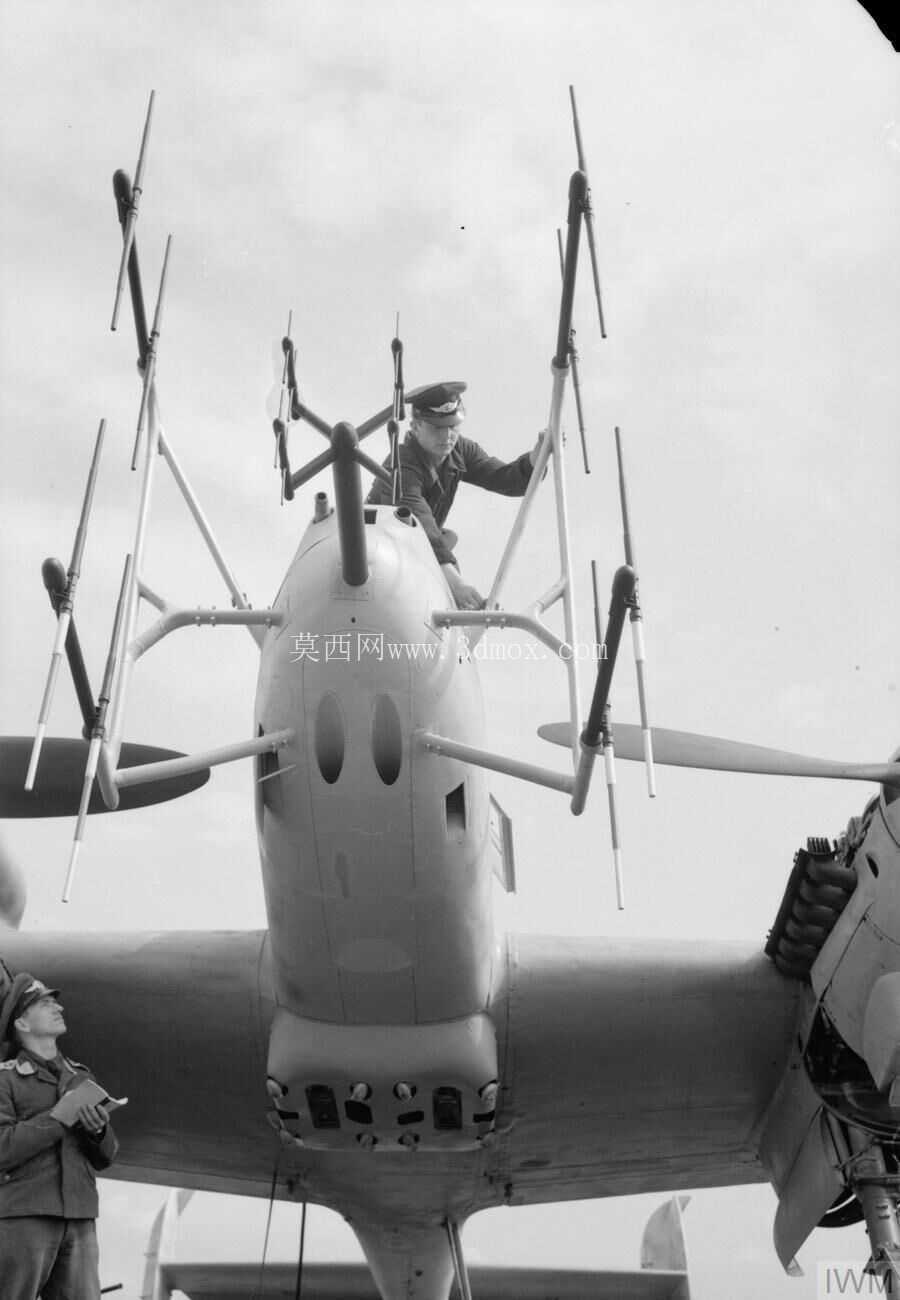

　　本次还原的机载雷达天线结构，对应二战时期夜间截击作战场景下的机载探测配套部件，主要装配于双发夜间战斗机的机头前端区域，核心作用是在无目视观测条件的夜间或复杂气象环境下，为飞行员提供前方空域的目标方位、距离信息，支撑夜间截击作战的目标搜索与跟踪流程。从实际装机状态来看，该天线组采用多单元偶极子阵列布局，所有辐射单元通过金属桁架结构固定在机头整流罩前方，完全避开机头航炮、螺旋桨旋转区域的干涉边界，安装基座与机头承力框架直接连接，能够承受战机大机动飞行时的气动载荷与振动冲击，不会在高速俯冲、急转弯工况下出现结构形变或谐振问题。

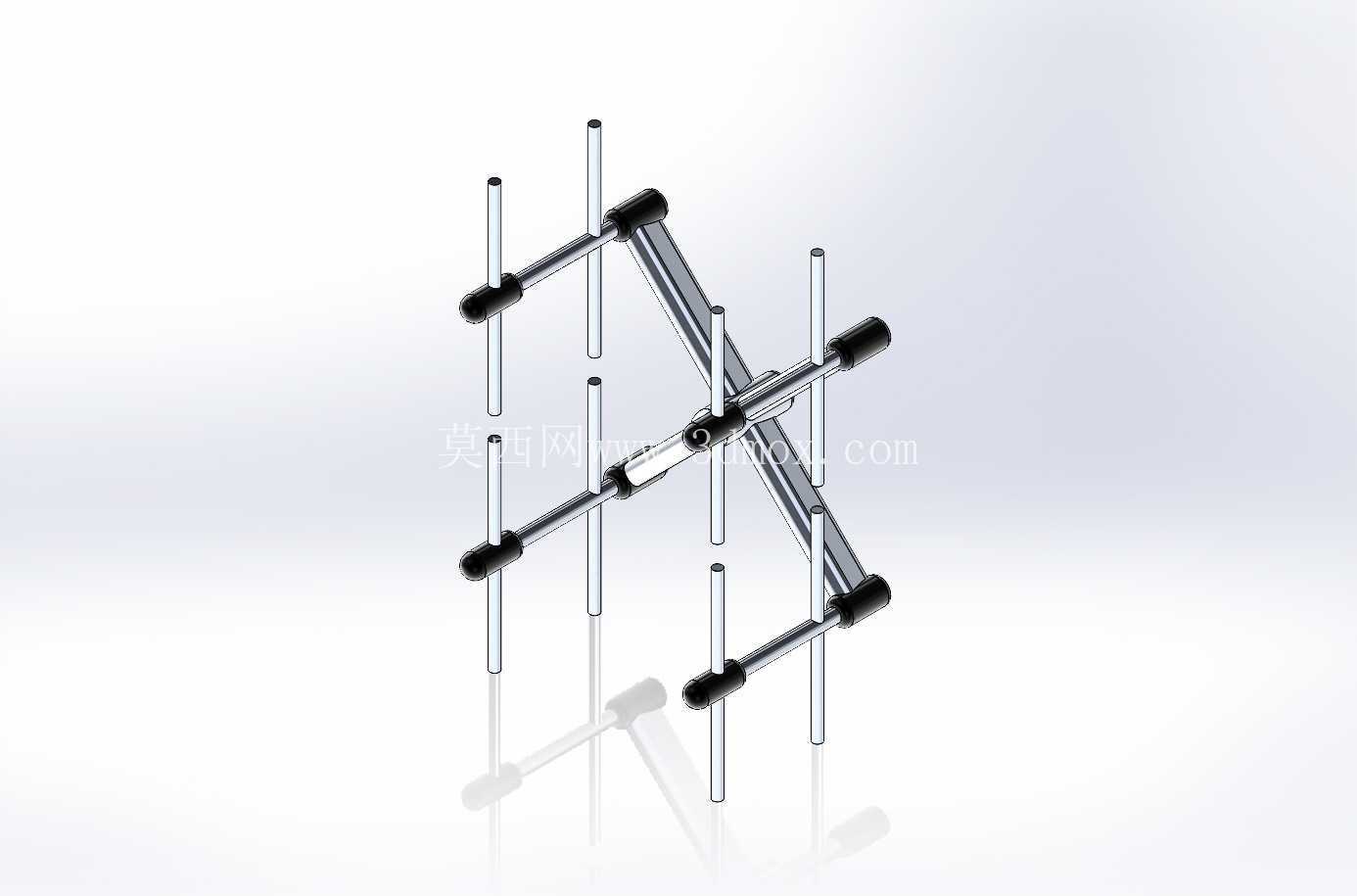

　　设计过程中首先要匹配载机的机头外形轮廓，每一根天线振子的长度、倾斜角度都经过严格测算，既要保证雷达信号的辐射方向图覆盖前向±60度的锥形空域，满足近距截击的探测范围要求，又要尽可能降低飞行过程中的气动阻力，减少对战机飞行速度、机动性的负面影响。天线阵列的支撑桁架采用轻量化的硬铝合金管材拼接，节点处采用铆接固定，整体重量控制在机载设备的载荷允许范围内，不会过度改变战机的机头重心配平，避免影响飞行操控品质。

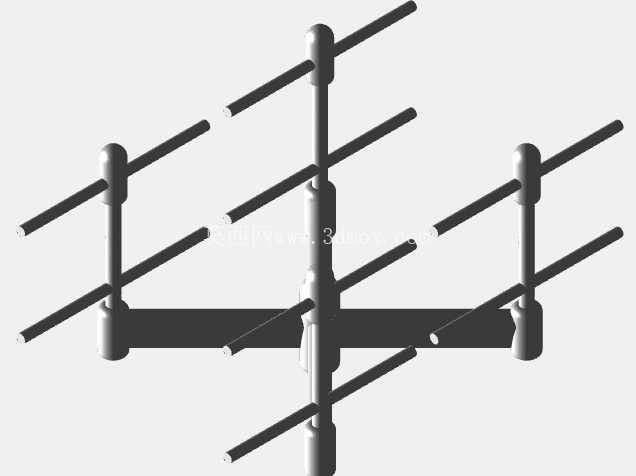

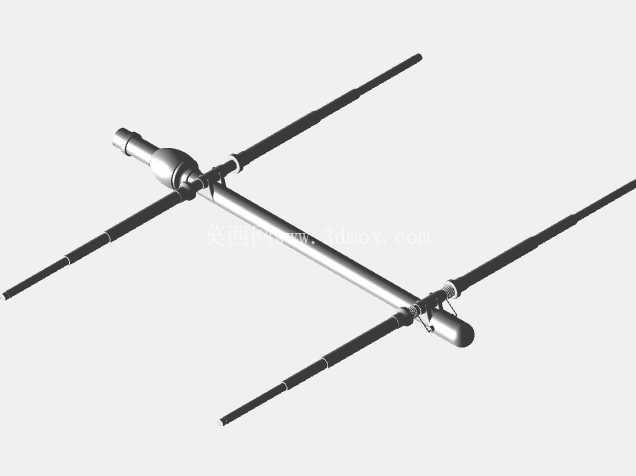

　　从安装边界来看，整个天线组突出机头蒙皮的长度经过反复校核，既不会遮挡飞行员的前向下方视野，也不会与螺旋桨桨叶的旋转轨迹产生重叠，同时预留了足够的维护操作空间，地勤人员可以在地面快速完成单个振子的更换或线路检修作业，不需要拆解整个机头结构。不同型号的天线单元对应不同的雷达工作频段，C-1型与SN2型的振子长度、阵列间距存在明确差异，建模过程中严格还原了两种型号的结构区别：C-1型的振子单元尺寸稍大，阵列排布相对稀疏，对应较早的雷达工作频段；SN2型的振子单元更紧凑，阵列密度更高，匹配改进后的雷达信号处理模块，能够实现更远的探测距离与更高的方位分辨率。

　　天线的馈线沿支撑桁架内侧敷设，通过机头蒙皮上的密封接头接入机舱内的雷达收发机组，走线过程中避开了航炮供弹链路、座舱仪表管线的排布路径，不会和其他机载系统产生电磁或结构干涉。从气动特性角度考虑，所有天线振子的末端都做了圆滑收头处理，支撑桁架的杆件截面采用流线型修形，尽可能降低高速飞行下的气流紊流，减少天线结构产生的气动噪音和振动传递。在实际作战使用中，该天线阵列可以在数公里距离上捕捉到盟军轰炸机的回波信号，为夜间战斗机提供目标的相对位置参数，不需要依赖地面探照灯或目视引导即可完成截击占位，是二战时期夜间空战的核心传感部件。建模过程中对每一处结构细节都做了还原，包括桁架节点的铆接凸点、振子与桁架的固定卡箍、馈线的固定卡扣等细节都按照实物测绘比例复刻，能够直接用于航空史研究、老旧战机复原、模拟仿真场景搭建等用途，也可以作为早期机载雷达结构教学的直观演示载体，帮助从业者理解早期机载雷达天线的布局逻辑与结构设计思路，为同类外露式机载传感设备的结构设计提供历史参考。
