一氧化二氮系统环形注射管结构设计

在汽车动力改装的进气辅助系统中，一氧化二氮供给管路的注射端结构，直接决定了助燃气体与进气气流的混合均匀度，也影响整套气路的密封可靠性与响应速度。这款环形结构的注射管，是针对大口径进气道改装场景开发的专用气路部件，区别于传统侧插式单孔喷嘴结构，它采用套设在进气道外壁的环形基体设计，能够在进气道周向形成均匀的注气点位，避免单侧注气造成的气流偏析、局部浓度过高的问题。

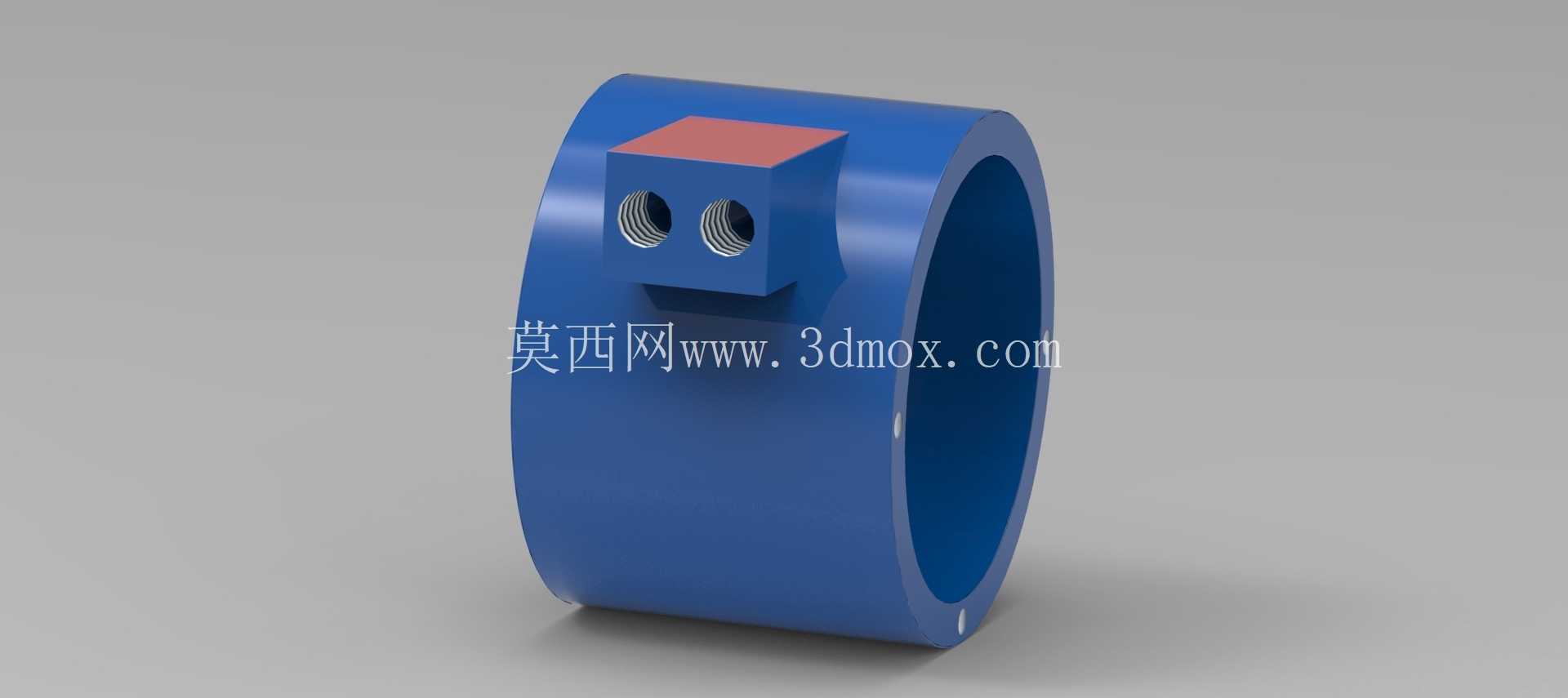

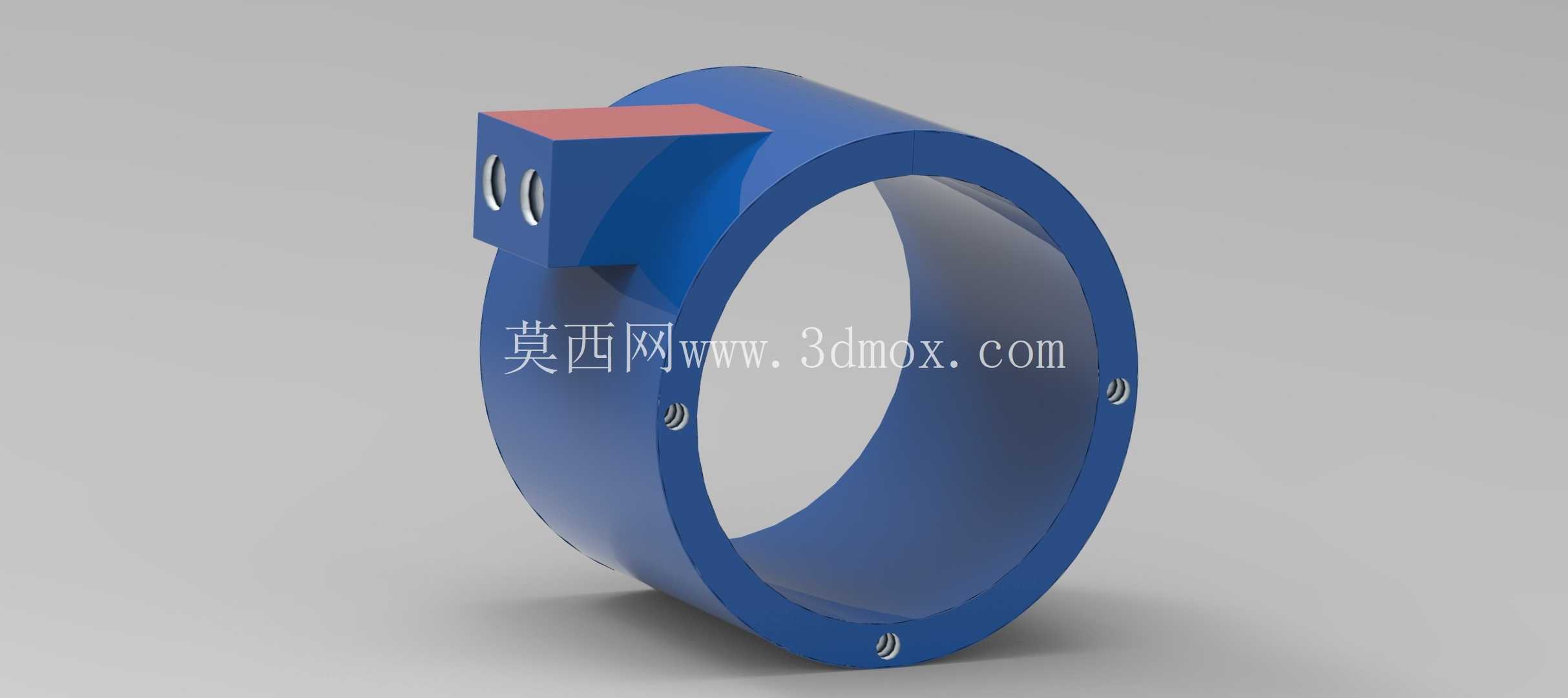

从实际安装场景来看，这款注射管的环形内孔需要与对应规格的进气道外壁做间隙配合，配合公差控制在H7/h6区间，安装时不需要对原有进气道做切割改动，只需要将环形基体套入进气道预设的安装段，通过基体周向分布的三个沉头螺丝孔做径向锁紧固定，安装边界不会额外占用进气道轴向的过多空间，适配多数前置进气布局的改装车型，不会与周边的线束、冷却管路产生安装干涉。基体侧面延伸出的方形接气凸台，是一氧化二氮介质的输入接口，凸台内部开有连通环形内腔的流道，凸台端面的两个平行安装孔，用于对接外部供气管路的快插接头，安装时接头端面与凸台端面通过密封垫片压合，能够承受最高12MPa的工作压力，避免高压注气过程中出现介质泄漏。

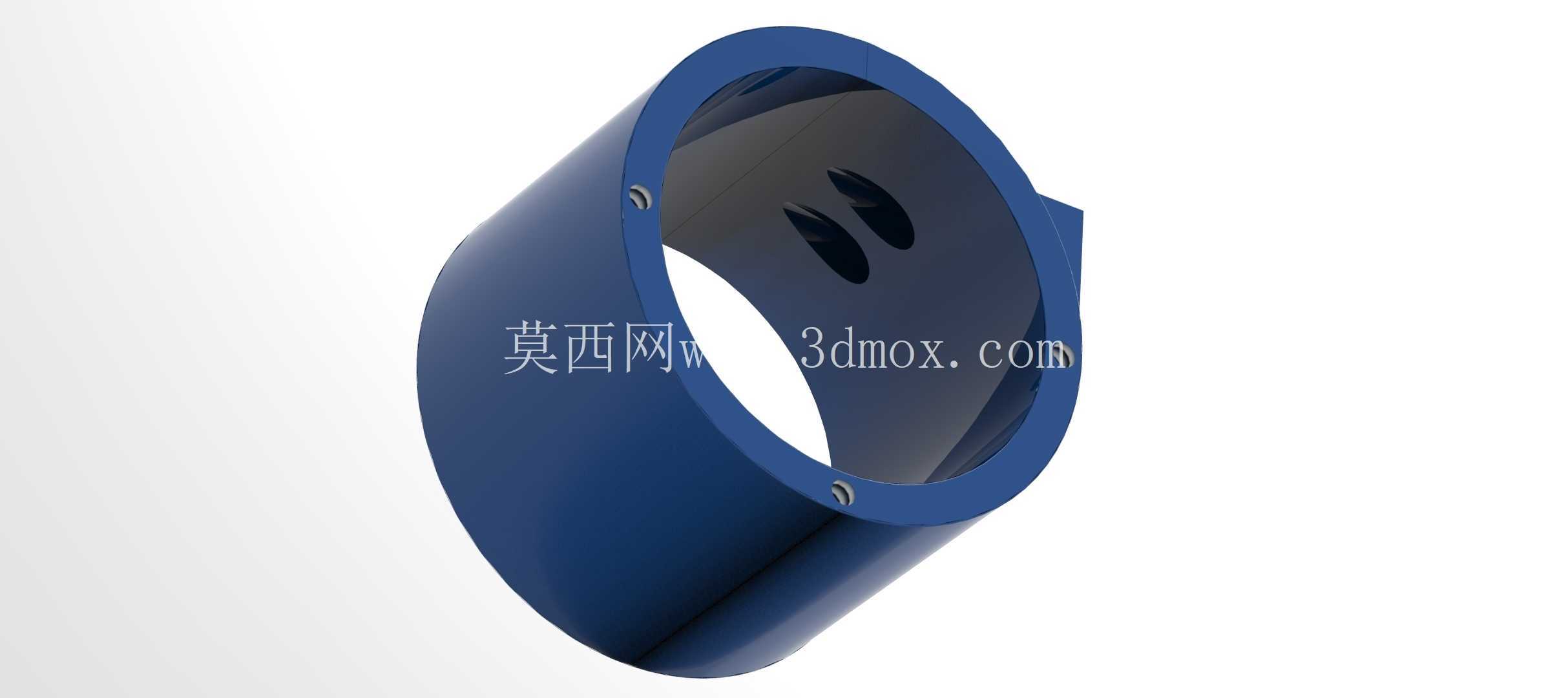

设计过程中，环形基体的壁厚经过反复校核，在保证整体结构刚度的前提下，尽可能降低壁厚来减少部件自重，避免车辆行驶过程中产生的振动导致安装位松动。环形基体的内腔并非等径结构，而是沿着周向开设了四个等角度分布的径向注气孔，每个注气孔的孔径经过流体仿真优化，能够让高压进入的一氧化二氮气体以均匀的流速射入进气道内部，与高速流动的进气充分混合，不会因为局部注气速度过高造成进气道内流场紊乱。注气孔的出口端做了0.2mm的倒角处理，避免气流经过孔口时产生尖锐的啸叫噪音，同时也能减少孔口位置的应力集中，提升部件的抗疲劳寿命。

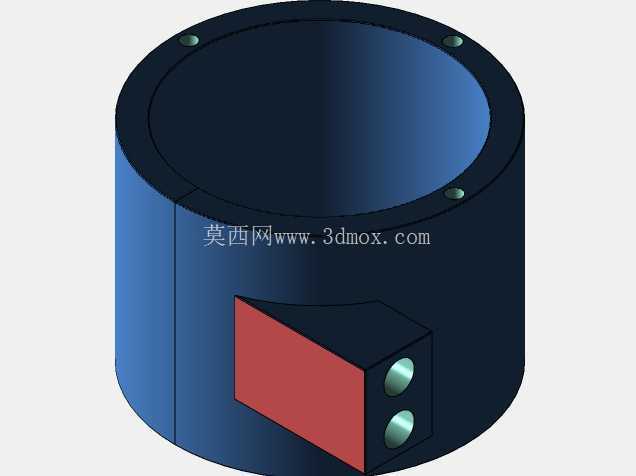

从功能特性来看，这款注射管摒弃了传统单喷嘴注气的结构逻辑，通过周向多点注气的方式，让一氧化二氮气体在进入气缸前就与空气形成均匀的混合气，能够有效提升动力提升的线性度，避免单喷嘴注气时出现的动力突增、爆震风险升高的问题。部件整体采用金属材质加工，表面做蓝色氧化处理，既能够提升部件的耐腐蚀性能，适应发动机舱内高温、高油污的工作环境，也能在外观上与改装舱内的其他蓝色性能部件形成视觉统一。接气凸台顶部的红色平面是加工基准面，在生产加工过程中作为铣削、钻孔工序的定位基准，保证各个安装孔、流道的位置度公差控制在0.05mm以内，确保安装时接头对接的同轴度，避免密封失效。

在实际装车测试中，这款环形注射管的注气响应速度比传统侧插喷嘴提升15%左右，因为环形内腔的容腔体积经过精确计算，不会出现容腔过大导致的注气滞后问题，也不会因为容腔过小造成供气流量不足。周向分布的锁紧螺丝孔位置，特意避开了进气道原有的传感器安装位、卡箍固定位，安装时不需要改动原有进气系统的其他部件，降低改装的施工难度。注气孔的喷射角度设计为与进气气流方向呈15度夹角，顺着气流方向注气，能够减少气流对冲造成的压损，让一氧化二氮气体更快地随进气气流进入燃烧室，提升整套氮氧系统的工作效率。针对高负荷工况下的部件热变形问题，环形基体的材质选用了线膨胀系数与进气道铝合金材质接近的金属材料，在发动机舱持续高温工作时，不会因为两种材质热膨胀量差异过大导致配合间隙变化，出现松动漏气的问题。接气凸台与环形基体采用一体化加工成型，没有焊接接缝，从根源上避免了焊接位置在高压气体长期冲击下出现开裂泄漏的风险，整体结构的可靠性远高于拼接式的注气结构。
