1比10比例遥控仿真混凝土搅拌车底盘结构

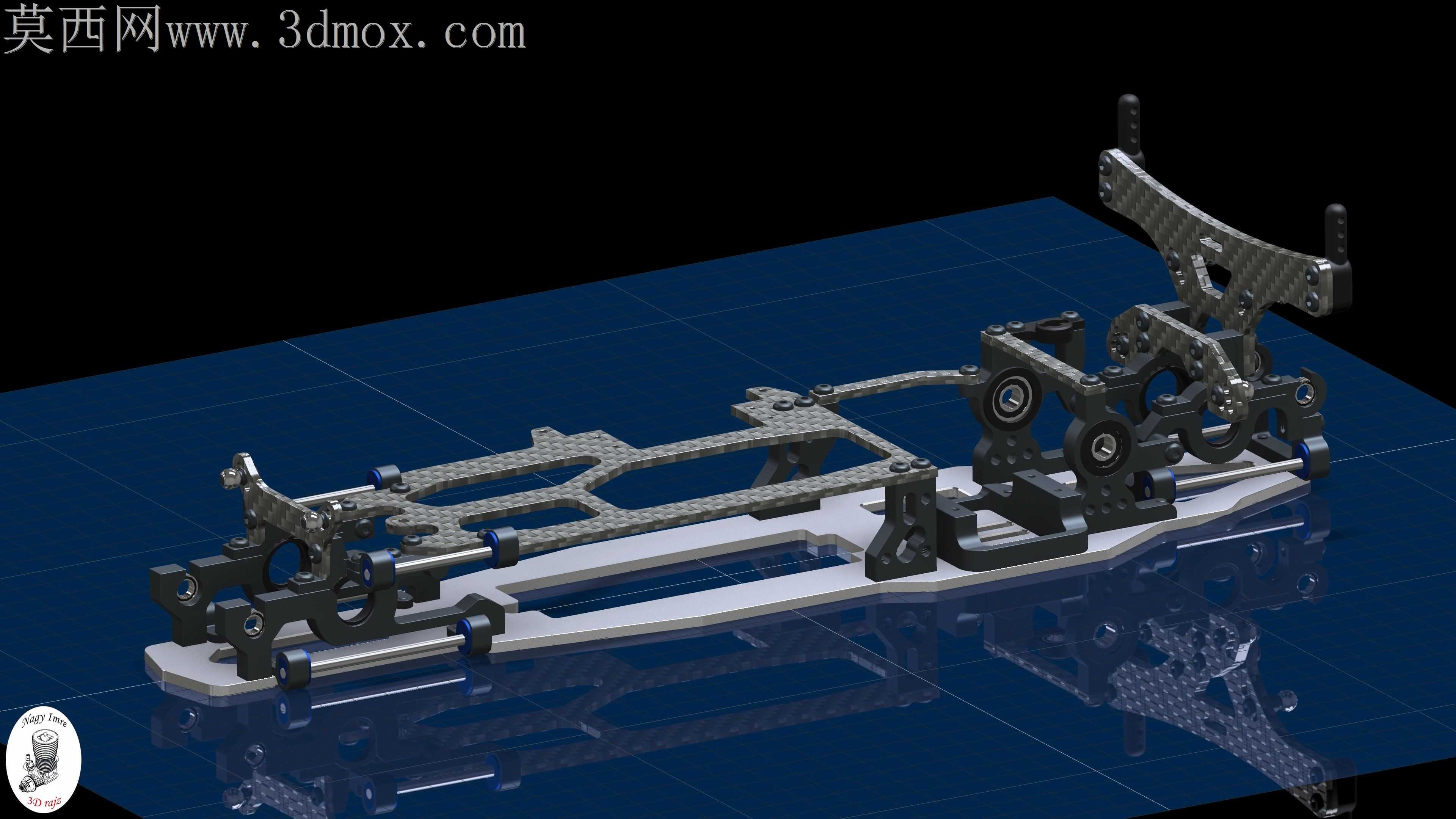

小比例仿真工程车底盘的加工适配，最容易踩的坑是碳纤板与金属嵌件的公差匹配问题，很多爱好者自制同类底盘时，常出现碳板切割孔位偏差导致金属轴穿入卡顿、转向座锁紧后卡滞的问题，这款底盘在结构设计阶段就提前规避了这类加工隐患。碳纤主车架的镂空区域没有做过度激进的减重挖槽，每处镂空的转角都预留了1.5mm的圆角过渡，避免激光切割碳板时转角处出现烧蚀崩边，也能减少后期装配时碳纤毛刺刮伤线材的风险。前后悬挂的摇臂固定座采用分体式金属嵌件设计，没有直接在碳板上攻丝，而是提前压入铜质螺纹嵌件，既避免碳板螺纹多次拆装后滑牙，也能让螺丝锁紧时的受力均匀分散在碳板贴合面，不会出现局部应力集中导致碳板开裂的情况。转向机构的拉杆连接位预留了0.2mm的轴向窜动间隙，加工时哪怕拉杆球头的尺寸有轻微公差，也不会出现转向打满时的卡滞问题，不需要后期反复打磨调整。底盘底板的金属承托边做了1mm的下沉台阶，碳纤主车架嵌入台阶后再用沉头螺丝锁紧，装配时不需要额外打胶定位，就能保证前后悬挂安装座的同轴度，不会出现左右轮轴距偏差导致的行驶跑偏。电池仓的固定位做了可调节的长圆孔设计，适配不同尺寸的锂电池安装，不需要额外打印转接件，加工时长圆孔的边缘做了倒角处理，不会刮破电池外皮造成短路隐患。后传动系统的安装座与主车架的连接位设计了两个定位销孔，装配时先穿定位销再锁螺丝，能保证传动齿轮的啮合间隙在0.1mm的合理区间，不会出现齿轮咬合过紧磨损快、过松打齿的问题。外露的传动轴部位没有做多余的装饰性遮挡，既方便后期维护时拆换齿轮，也能让行驶时卷入的泥沙直接掉落，不会堆积在传动缝隙里加剧零件磨损。所有螺丝的沉头孔深度都做了精准控制，锁紧后螺丝头完全与碳板表面齐平，不会凸起刮蹭到车壳或者地面，哪怕是最低离地间隙的状态下，也不会出现螺丝头托底的情况。
