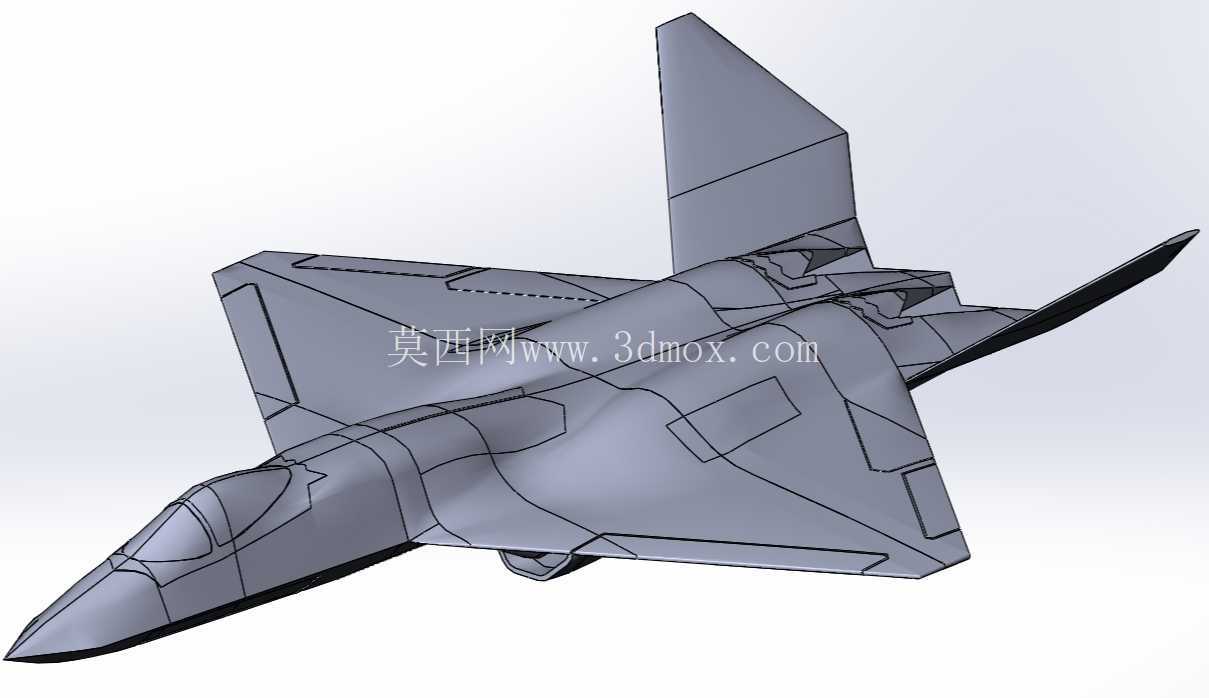

YF-23隐身战斗机等比例三维结构模型

该模型还原的YF-23是当年先进战术战斗机竞标阶段的技术验证机型，其气动布局设计在航空装备研发领域具备极高的参考价值，在实际工程应用场景中，这类高精度战机三维模型可覆盖多个环节的使用需求：在航空院校的飞行器设计教学场景中，可作为隐身气动布局的具象化教学载体，帮助学员理解翼身融合、外倾垂尾、隐身修形的设计逻辑；在航模开发领域，可作为缩比验证机的结构设计基准，直接提取外形曲面数据进行模具开模、结构受力校核，省去逆向扫描的繁琐工序；在军事科普展陈场景中，可对接3D打印、数控加工流程制作等比例展示样机，还原机型的气动特征细节。

从实际装备用途来看，YF-23作为竞标阶段的隐身战机验证平台，核心设计目标是兼顾超音速巡航能力与全向隐身性能，模型完整还原了该机的核心功能特征：菱形机翼与后机身的融合过渡，没有传统战机的直角接缝，可大幅降低雷达反射截面积；全动V型垂尾同时兼顾垂直安定面与水平尾翼的操纵功效，减少了操纵面数量，进一步降低雷达反射信号的同时，减小了超音速飞行阶段的阻力；发动机舱采用埋入式设计，尾喷口设置在机身上表面，可有效遮挡地面雷达的直射信号，同时降低红外特征。

在设计思路还原上，模型严格遵循原机的气动修形逻辑：机头棱边采用连续的菱形截面过渡，从雷达罩尖端开始的棱线一直延伸到机翼前缘，形成完整的涡流发生器，在大迎角飞行状态下可给机翼上表面提供稳定的附着涡流，提升升力系数；座舱盖采用整体式水泡形设计，与机身蒙皮的接缝完全贴合曲面过渡，没有突出的框架结构，既保证了飞行员的全向视野，也避免了框架结构造成的雷达波角反射效应；机身截面从机头到机尾保持连续的面积律分布，在跨音速飞行阶段可大幅降低波阻，这也是该机设计阶段超音速巡航指标优于同期竞标机型的核心原因。

从外形尺寸与安装边界来看，模型还原的原机实机长20.6米，翼展13.3米，机高4.3米，模型在进行1/72比例缩放时，需严格控制缩放比例为原始尺寸的13.8%，才能保证各部件的相对位置完全匹配：机翼前缘后掠角为40度，后缘前掠角为40度，形成标准的菱形翼面，垂尾外倾角度为50度，安装位置在机翼后缘的机身上段，两个垂尾的间距需保证在大迎角状态下不会被机身遮蔽，保持足够的操纵效率；起落架舱门、弹舱门的边缘均采用锯齿形设计，锯齿的角度与机翼棱边的角度完全平行，可将雷达反射波集中到几个固定的非威胁方向，避免形成全向反射；进气道采用CARET进气道设计，位于机身两侧肋下，进气口前缘与机翼前缘平行，唇口后掠角度与机翼后掠角保持一致，既保证了超音速状态下的进气效率，也兼顾了隐身性能要求。

在结构细节还原上，模型区分了机身蒙皮的分块接缝，所有接缝均沿气流方向布置，避免横向接缝造成的阻力激增；尾喷口的调节片采用锯齿形设计，可加速高温喷流与外界冷空气的混合，降低红外辐射特征；机身上表面的减速板、天线等突出部件均做了隐身修形，没有垂直于机身表面的平面结构，避免形成角反射效应。对于结构设计从业者而言，该模型可直接用于气动外形的CFD仿真前置建模，提取曲面数据后划分网格即可进行流场分析，验证不同迎角、马赫数下的升阻比特性；对于航模制作者而言，可直接拆分各部件结构，设计内部的舵机安装位、动力舱布局，保证各操纵面的偏转角度与原机一致，在缩比飞行时还原真实的气动响应特性。
