汽车内饰隐藏式长条形安装导轨结构

在汽车内饰的功能件集成设计中，这类长条形导轨构件的应用场景覆盖了副驾储物盒抽拉结构、中央扶手滑动调节机构、车载遮阳板滑移轨道、后排小桌板伸缩导向等多个位置，是实现内饰功能件位移调节的核心支撑构件。从实际使用需求出发，这类导轨首先要满足低阻力滑动的基础要求，日常使用中用户抽拉对应功能件的施力通常在5N到15N之间，导轨内部的滑动接触面需要做平整度控制，避免出现卡滞、顿挫的问题，同时要兼顾长期使用后的耐磨性能，经过上万次往复滑动后，间隙增量不能超过0.2mm，防止功能件出现晃动、异响的情况。

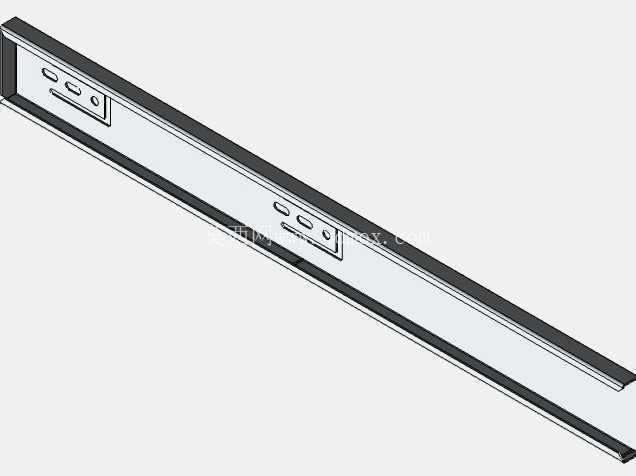

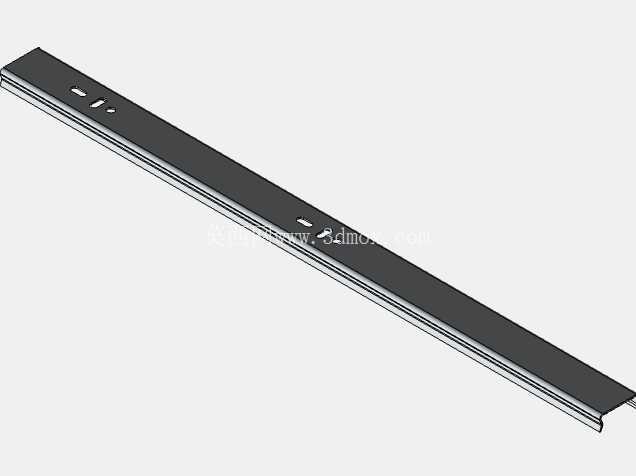

从设计思路上看，这款导轨采用了一体化冷弯成型的截面结构，主体采用薄壁金属板材弯折成型，在保证整体直线度的前提下尽可能降低构件自重，毕竟汽车内饰件对重量敏感度极高，每减少10g的零件重量，都能对整车轻量化目标形成微小的正向积累。导轨的截面设计为C型嵌套结构，两侧的翻边既作为滑动副的导向面，同时也承担了限位功能，防止配套的滑动滑块从轨道中脱出，不需要额外加装独立的限位挡块，减少了零件数量和装配工序。导轨本体上预留的两组安装定位孔，位置经过反复校核，对应汽车内饰安装基板上的预装卡扣位，装配时不需要额外打螺丝，直接通过卡扣压合就能完成固定，单根导轨的装配时间可以控制在8秒以内，符合整车总装线的节拍要求。

关于安装边界的考量，这款导轨的总长度适配常见的B级车内饰安装空间，截面宽度控制在20mm以内，厚度不超过12mm，安装后不会占用过多的内饰夹层空间，给周边的线束、隔音棉预留足够的布置余量。导轨两端的端部做了圆弧收边处理，避免装配过程中锋利的金属边缘划伤工人，也防止长期使用过程中割伤周边的线束绝缘层。导轨表面做了哑光发黑处理，一方面是提升金属表面的防锈能力，应对车内高湿度、温差变化大的使用环境，另一方面哑光表面不会出现反光问题，避免在挡风玻璃上形成反光倒影影响驾驶员视线。

在功能特性的细节设计上，导轨上预留的弹性卡点结构，能够实现滑动件的多档位锁止，比如抽拉储物盒时，拉出到常用的半开位置、全开位置都能实现自动锁止，需要收回时稍微施加拉力就能解锁，不需要额外设置解锁按键，简化了用户操作逻辑。滑动接触面的粗糙度控制在Ra1.6以下，配合聚甲醛材质的滑块，不需要额外添加润滑脂就能实现顺畅滑动，避免润滑脂在高温下挥发污染内饰，也减少了后期维护的需求。考虑到汽车使用过程中的振动工况，导轨和安装基板之间预留了0.1mm的缓冲间隙，配合卡扣上的橡胶减震垫，能够过滤行驶过程中产生的微小振动，避免导轨和安装基板之间碰撞产生异响。

从建模逻辑上看，这类导轨的三维建模首先要确定整体的直线度基准，以导轨的安装底面作为第一基准面，所有的孔位、翻边特征都基于这个基准面做位置标注，保证加工成型后的尺寸精度。冷弯成型的折弯半径需要根据板材厚度做匹配，避免折弯处出现应力集中导致开裂，折弯处的内R角通常设置为板材厚度的1.2倍，兼顾成型精度和结构强度。安装孔的位置公差控制在±0.1mm，保证和车身安装位的匹配度，避免出现装配孔位错位导致无法安装的问题。在实际的结构验证过程中，还需要模拟-40℃到85℃的温度循环工况，校核导轨和周边塑料件的热膨胀量差异，避免极端温度下出现卡滞问题，金属导轨和塑料滑块的热膨胀系数差值需要通过间隙设计做补偿，保证全温度区间内的滑动顺畅性。
