高保真四足仿生机器狗LS3结构设计

这款四足仿生行走设备的结构设计，核心围绕复杂非结构化地形的通行需求展开，区别于轮式、履带式移动平台，足式结构的落脚点离散特性，使其能够在碎石坡面、阶梯、沟壑等轮式设备无法抵达的场景完成作业，可适配野外勘探、应急救援场景下的物资驮运、地形侦察任务，也可作为高校足式机器人控制算法验证的硬件载体，为步态调试、姿态控制算法提供实体结构参考。

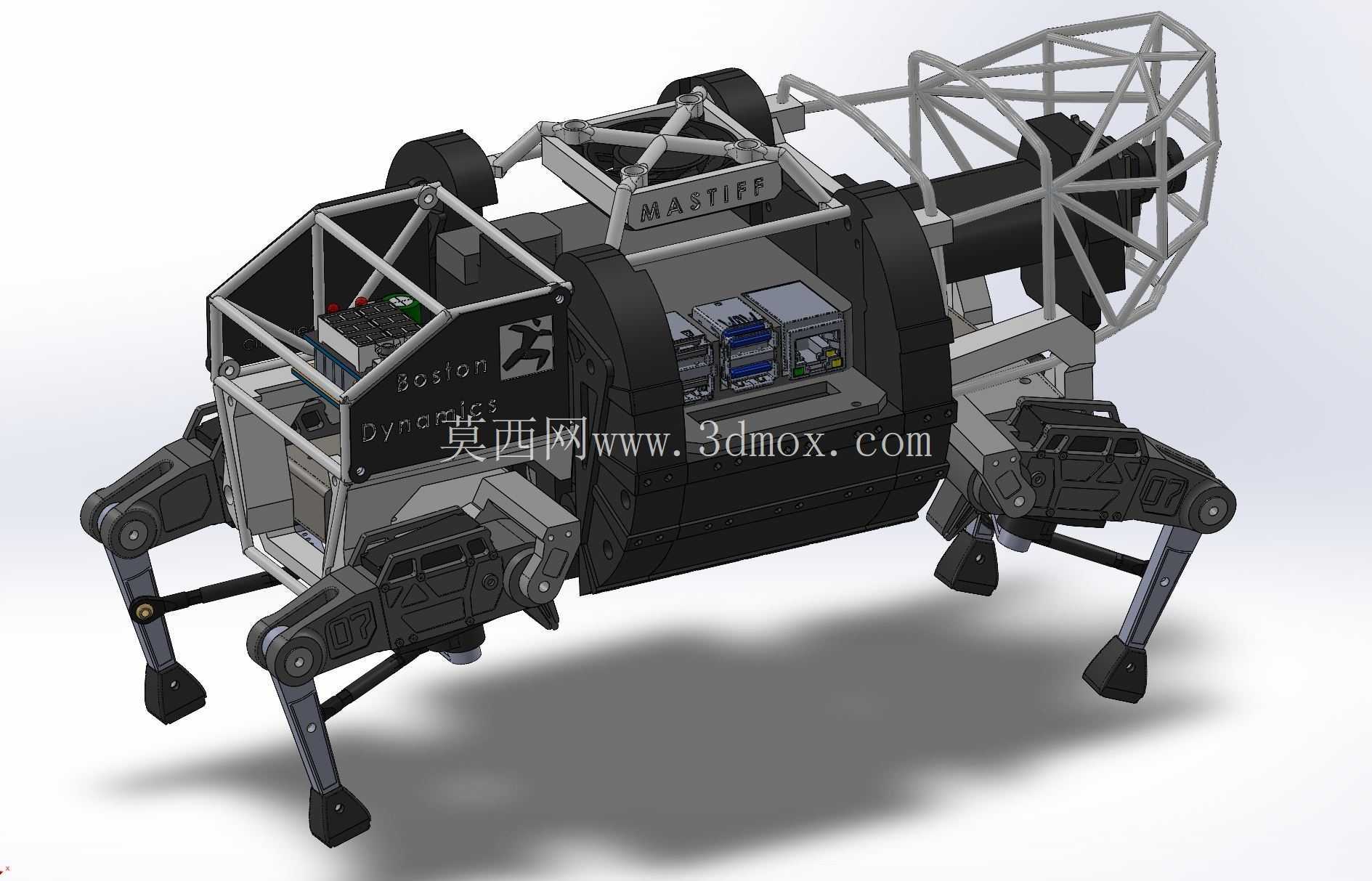

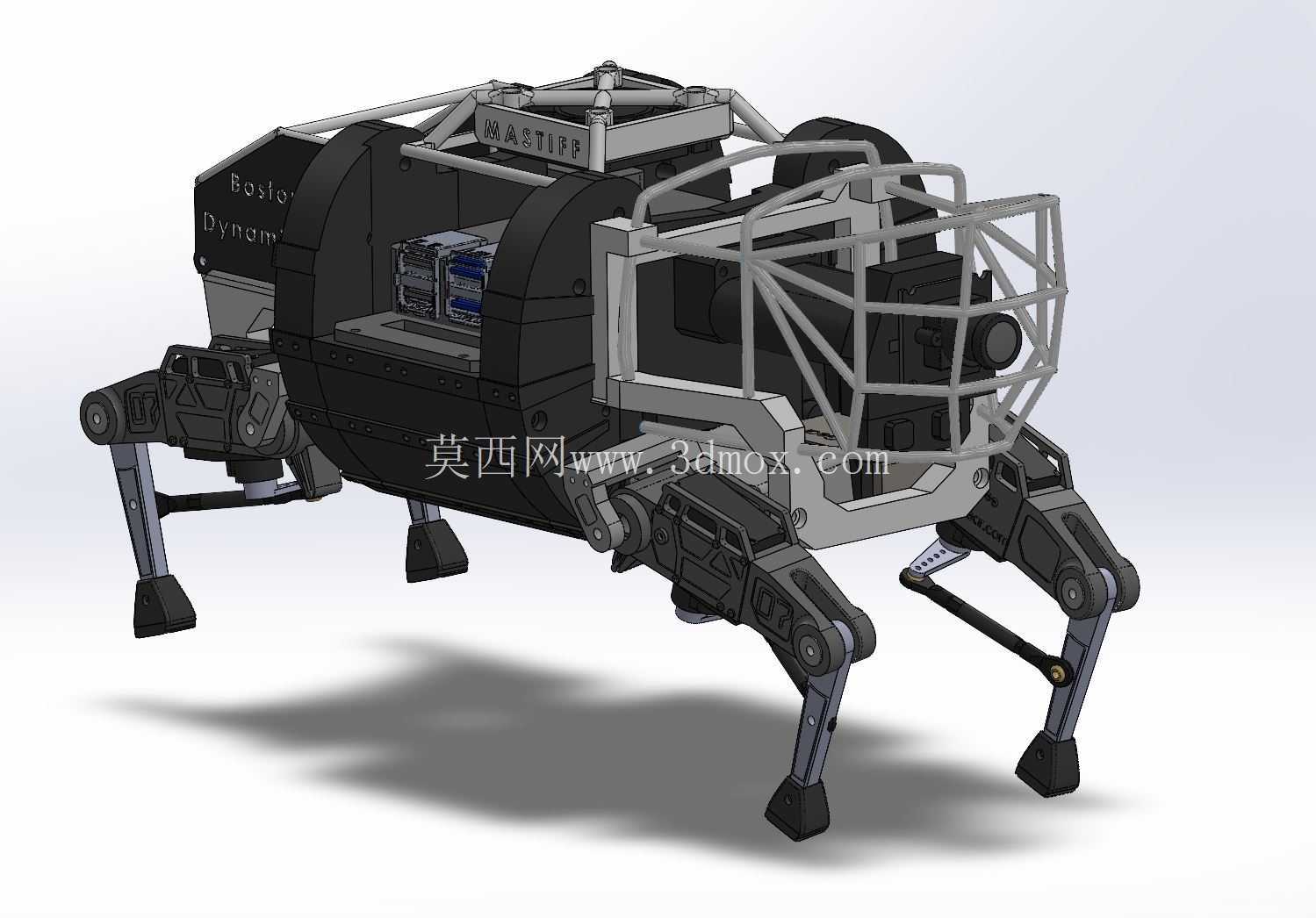

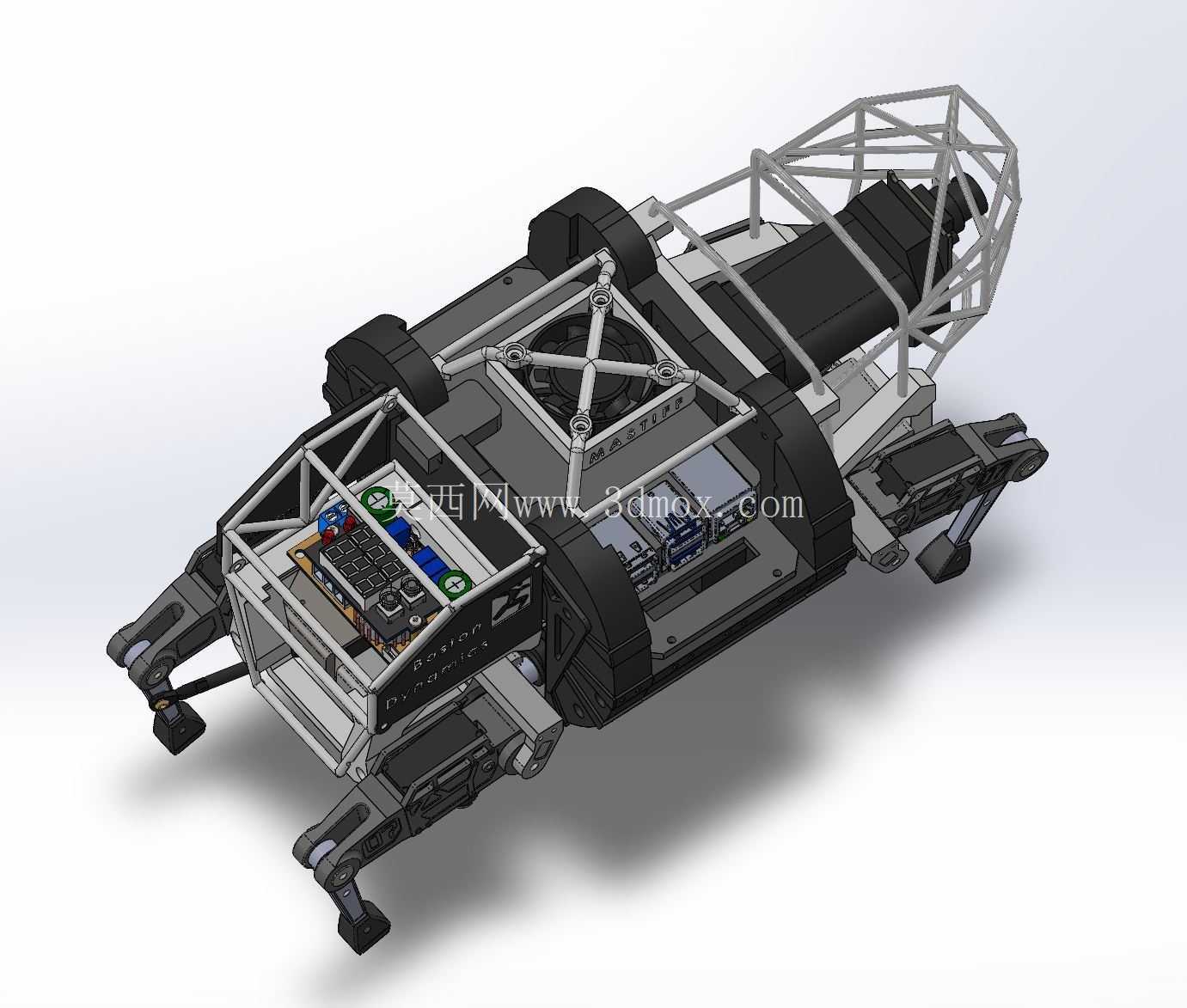

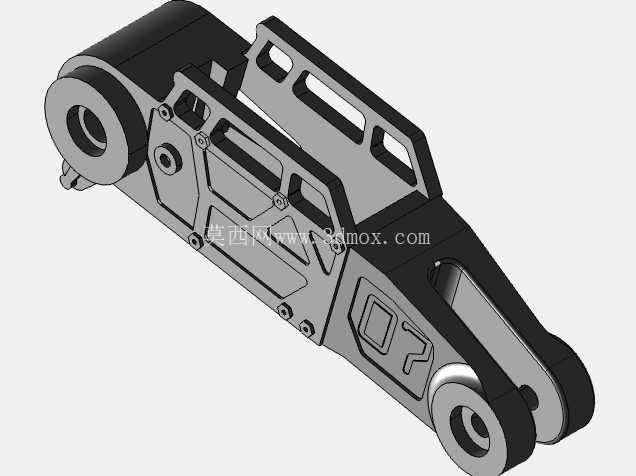

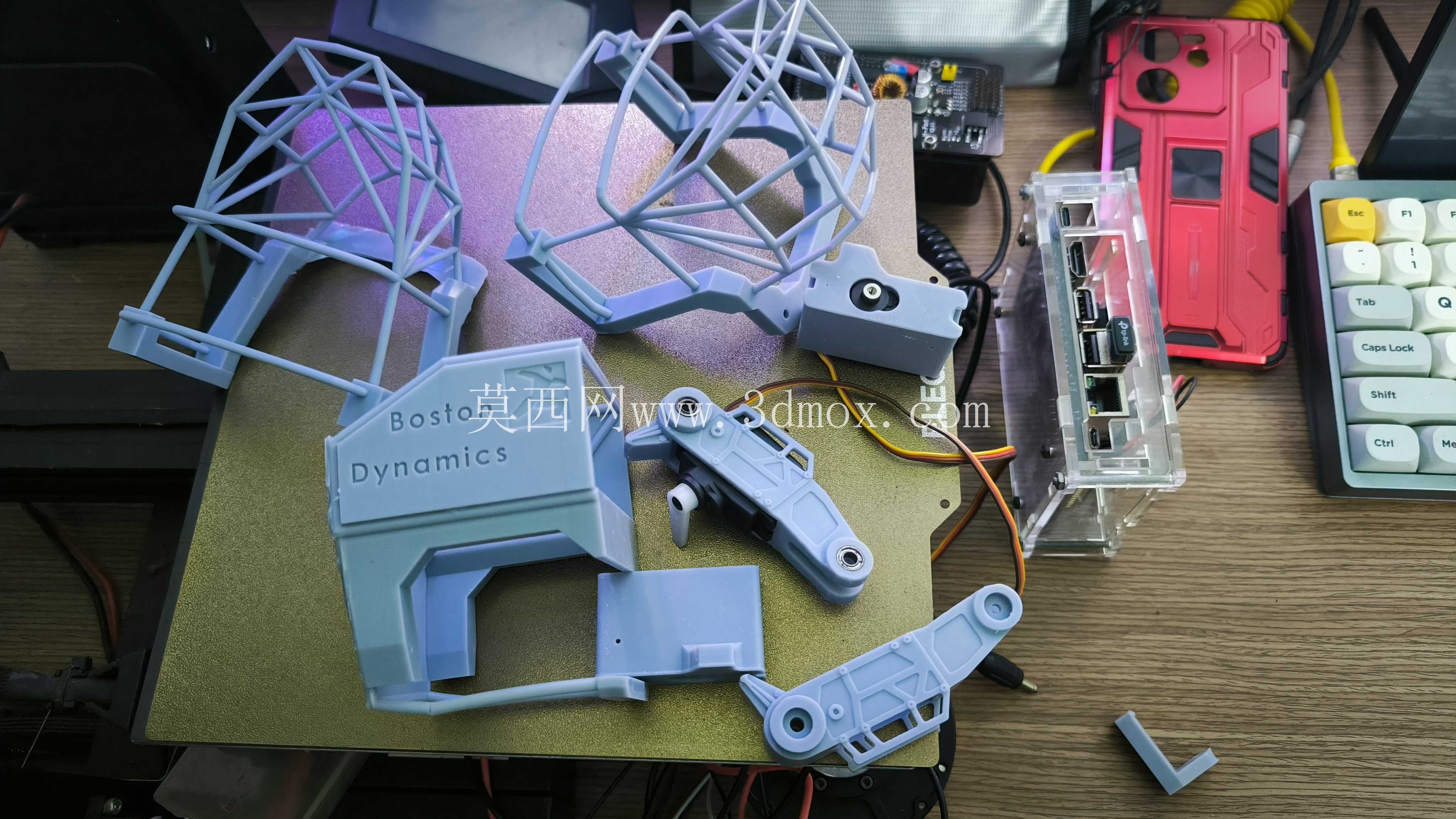

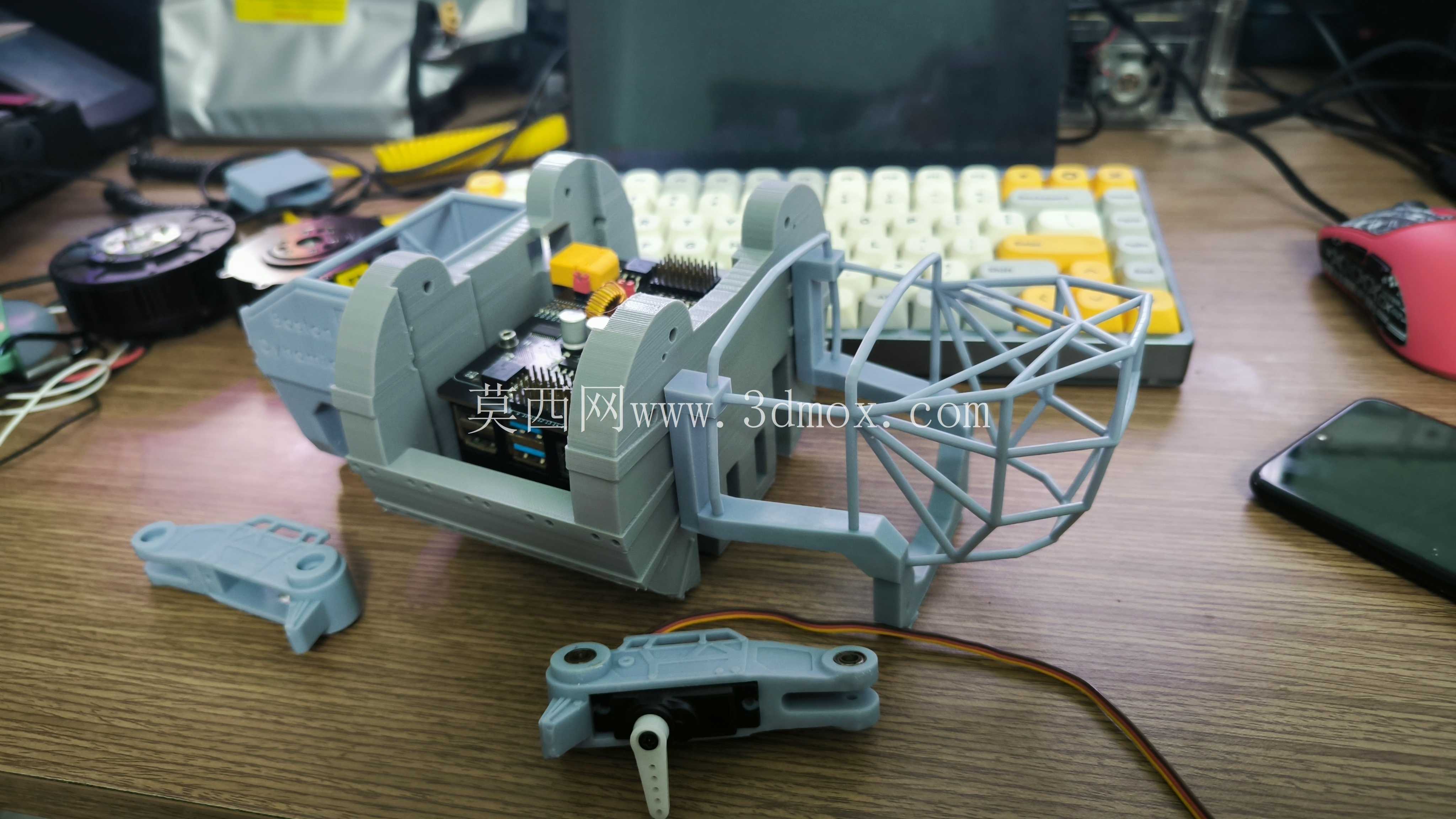

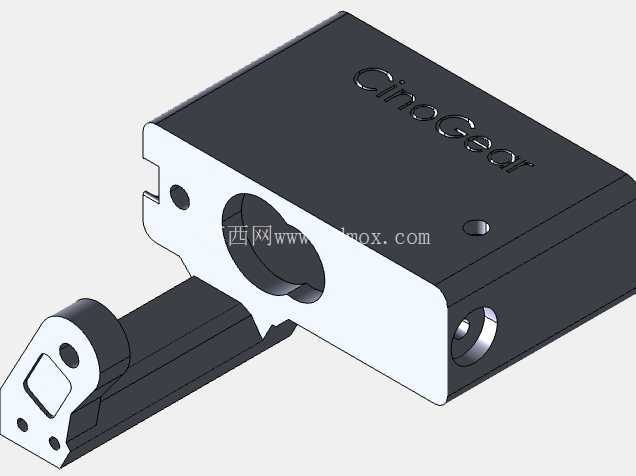

从结构设计思路来看，整机采用躯干承载加四肢分布式驱动的布局，躯干部分采用桁架式框架结构，在保证整体结构刚度的前提下尽可能降低自重，框架内部预留了充足的安装空间，可容纳控制模块、动力单元、传感组件以及负载搭载平台，躯干前后段的框架做了差异化的刚度设计，中段位置预留了电池组、主控板的安装位，安装边界做了统一的孔位规划，可适配不同规格的标准工控板与动力电芯，无需额外改制安装支架即可完成组件固定。四肢部分采用分段式连杆结构，每条腿设置三个主动转动自由度，髋部位置设置两个正交方向的转动副，分别实现腿部的前后摆动与侧摆动作，膝部位置设置一个屈伸转动副，各关节的转动角度范围做了机械限位设计，避免步态调试过程中出现关节过转导致的结构干涉或驱动件损坏，腿部连杆采用轻量化的高强度结构设计，在保证足端支撑强度的前提下降低运动惯量，提升动态行走过程中的响应速度。

足端部件采用圆弧面接触设计，接触部位做了防滑纹理处理，能够在硬质路面、松软土质坡面等不同接触面保持足够的摩擦力，减少行走过程中的打滑概率，足端与腿部连杆之间设置了被动缓冲结构，可吸收落地瞬间的冲击载荷，降低冲击传递到躯干部分的振动幅值，保护内部搭载的精密电子元件。整机的外形尺寸控制在紧凑范围内，宽度方向的尺寸满足狭窄通道的通行要求，高度方向的重心做了低位优化，在侧倾坡面行走时可保持足够的稳定裕度，避免出现侧翻风险，整机的安装边界做了规整化处理，顶部预留了标准化的负载安装接口，可根据不同作业需求搭载摄像模块、物资驮运架、小型作业机具等扩展组件，接口的安装孔位采用通用间距设计，无需重新加工即可完成常用外设的固定。

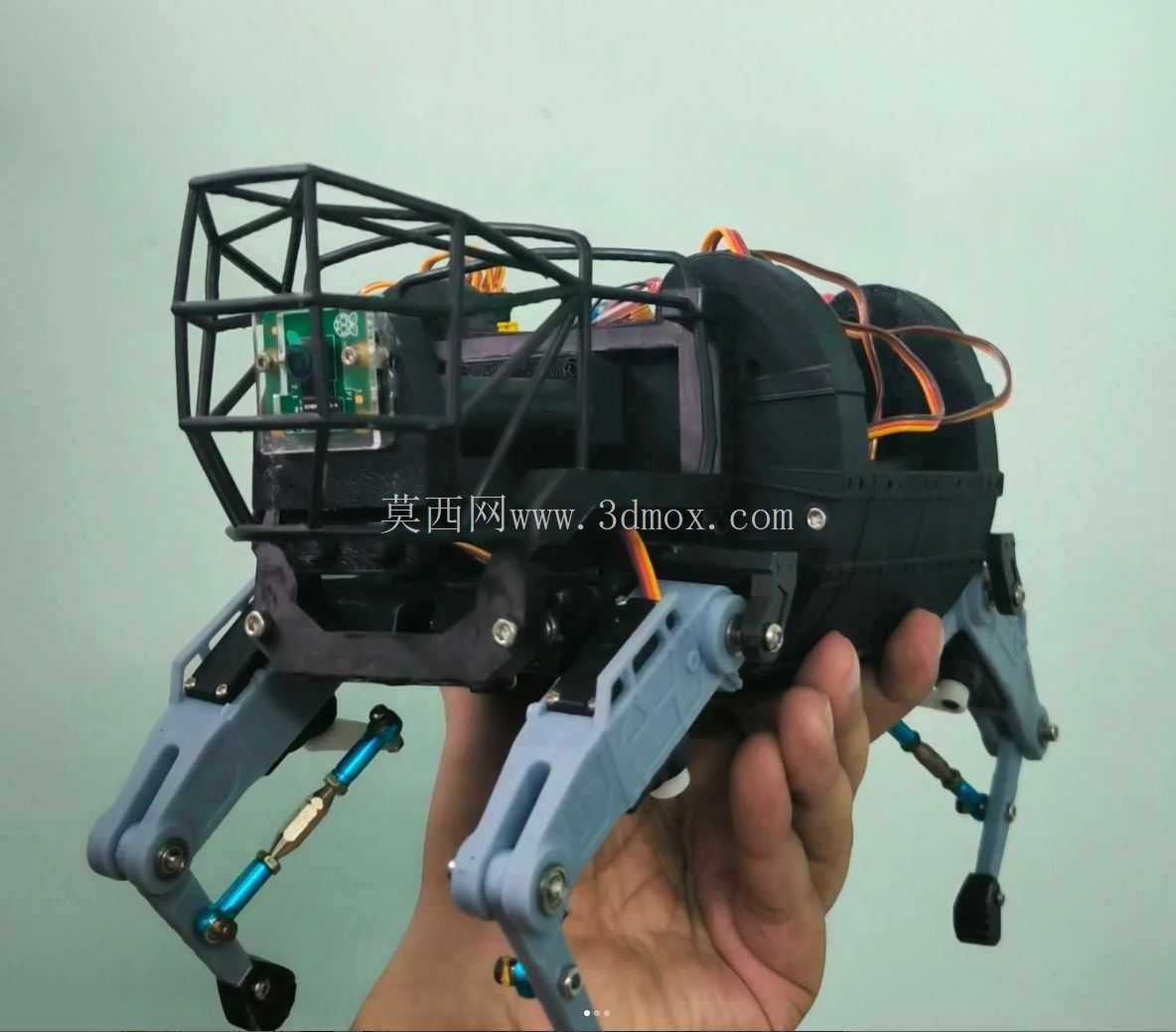

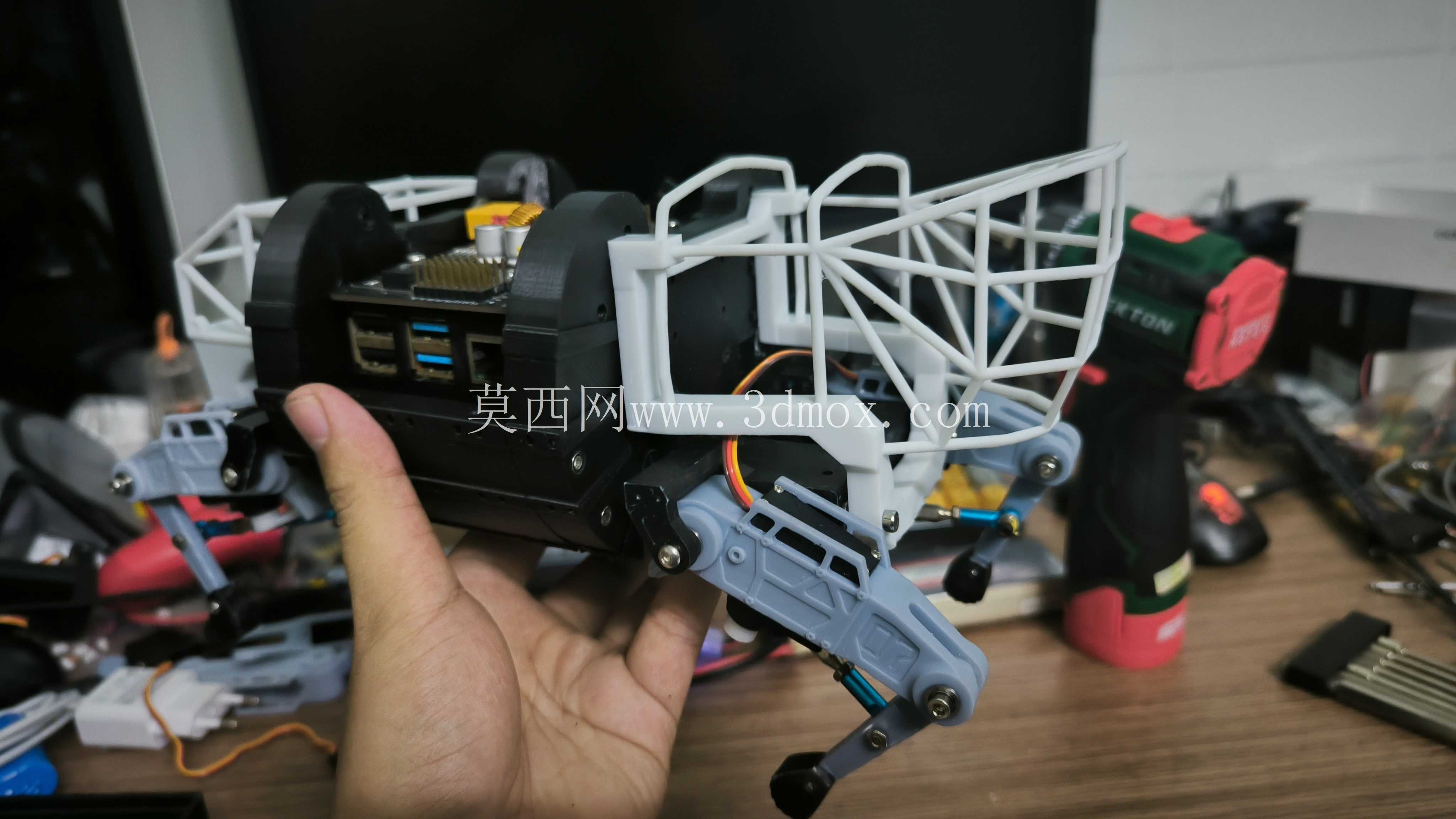

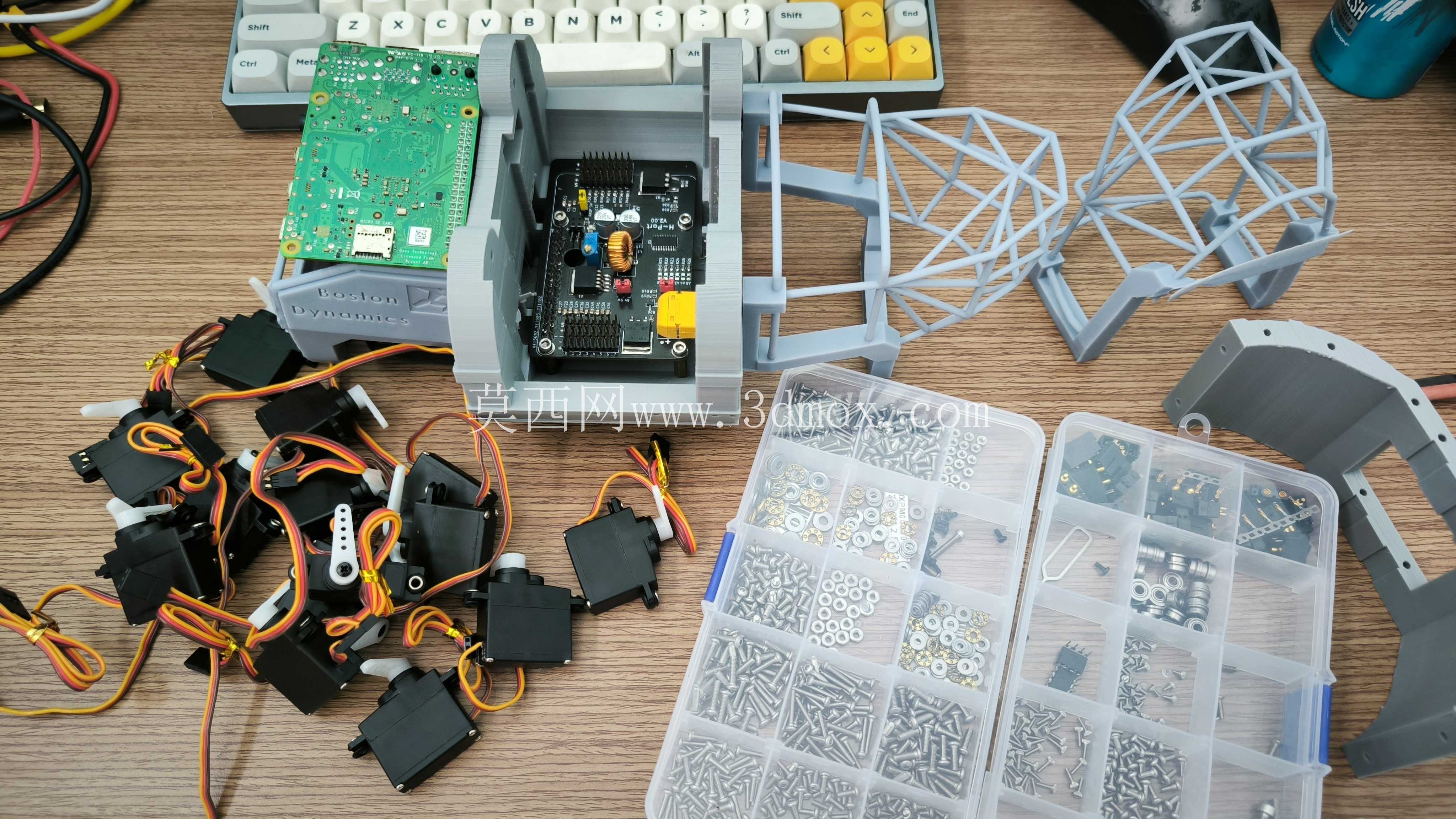

在结构细节处理上，各关节的转动副位置都预留了驱动元件与传动组件的安装空间，走线槽沿着连杆内部与躯干框架的内侧布置，避免运动过程中线缆与结构件产生摩擦剐蹭，所有外露的连接部位都做了沉孔设计，避免螺栓头突出结构表面造成运动干涉，躯干尾部的框架做了开放式设计，方便后期对内部组件进行维护更换，无需完全拆解整机框架即可完成核心部件的拆装。这款结构设计可直接用于3D打印验证，也可作为金属件加工的参考模型，腿部与臀部的装配关系做了优化处理，各配合面的公差预留符合常规机械加工的精度要求，装配过程中无需额外修配即可完成组装，对于足式机器人研发从业者来说，可直接在此结构基础上进行驱动选型、控制算法适配，大幅缩短原型机的开发周期，减少前期结构设计阶段的重复工作量。
