电力系统用U型折弯接地开关安装支架

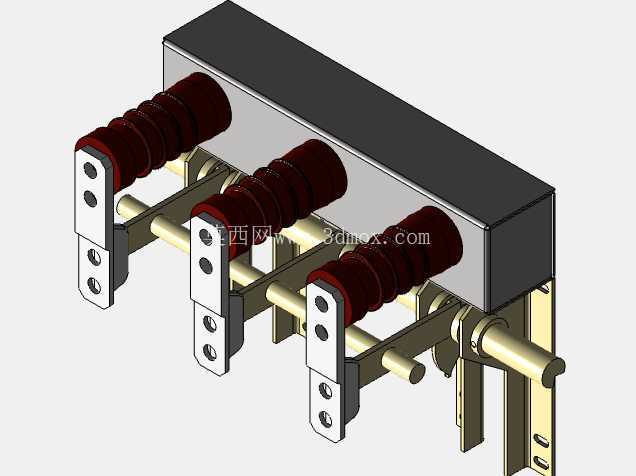

在中高压输配电成套柜、环网柜以及户外柱上开关设备的装配体系里，接地开关的安装固定支架是保障设备可靠接地、抵御操作振动与短路电动力冲击的核心结构件，本次呈现的折弯成型支架，正是适配MVSG系列接地开关的专用安装载体。从实际工况需求出发，这类支架首先要满足接地回路的导电连续性要求，同时兼顾安装便捷性与结构强度，因此在设计阶段没有采用复杂的拼焊结构，而是选用整块导电性能优良的金属板材通过多道折弯工序一体成型，避免了焊接位置的电阻增大、应力集中问题，也减少了装配环节的拼接工作量。

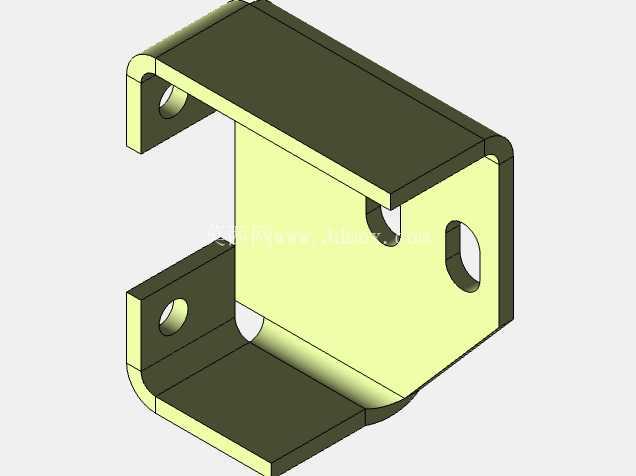

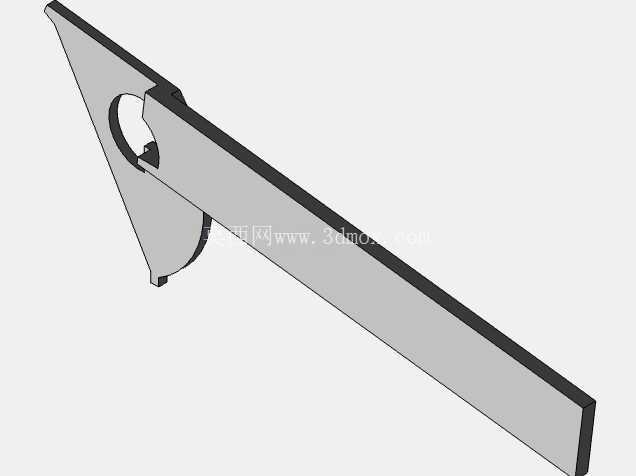

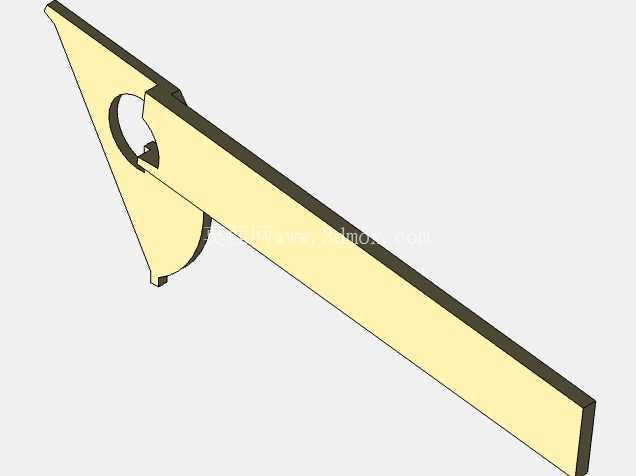

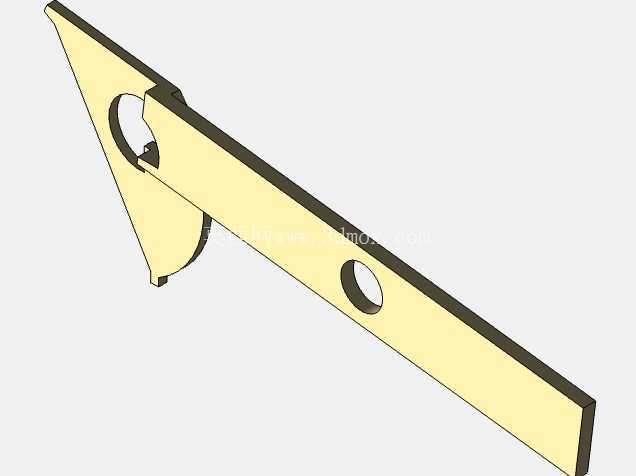

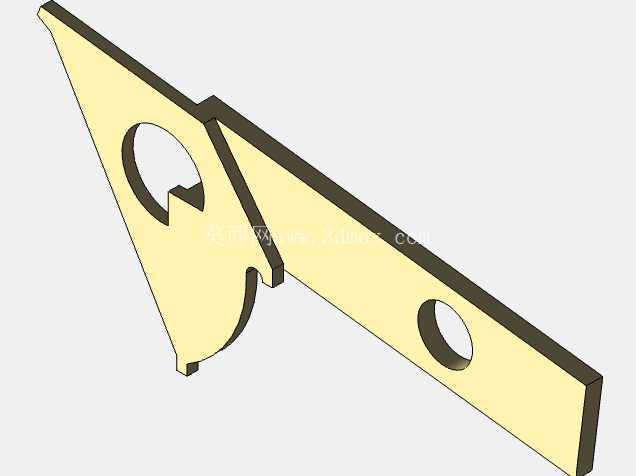

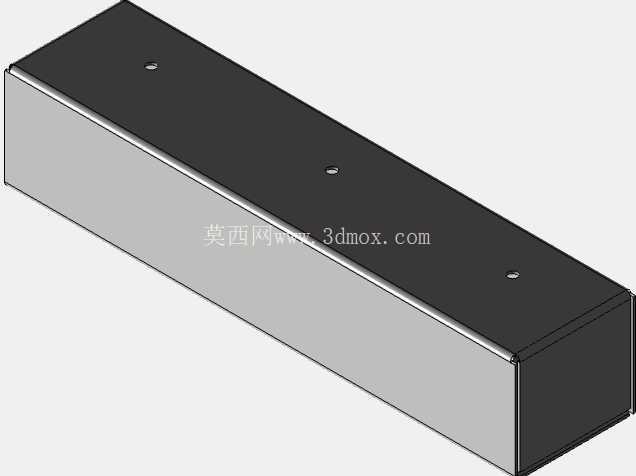

从结构细节来看，支架整体呈U型半包结构，三个立面分别承担不同的功能：顶部折弯面与柜体安装梁贴合，通过预留的安装孔实现与柜体框架的刚性连接；侧面的两个带孔立面，一个用于对接接地开关的动触头侧安装基准，另一个预留的长圆孔则用于适配接地操作机构的连杆避让与位置微调，底部折弯面则作为接地排的搭接面，表面做了平整化处理，降低搭接接触电阻。所有折弯位置都做了圆角过渡处理，既避免了板材折弯时的应力开裂问题，也防止安装过程中尖锐边角划伤操作人员、破坏线缆绝缘层。

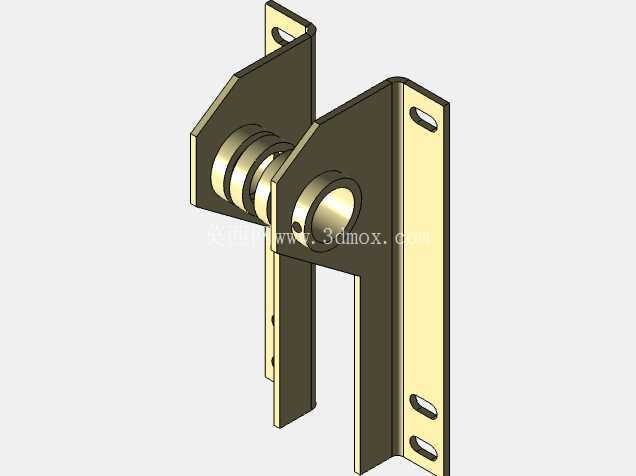

在安装边界的设计考量上，支架的开孔位置经过了公差匹配计算，与接地开关本体的安装孔位同轴度公差控制在0.2mm以内，能够保证开关装配后操作力矩传递顺畅，不会出现卡滞问题。侧面的长圆孔设计预留了±3mm的调节余量，能够抵消柜体焊接、装配过程中产生的位置累积误差，降低现场安装的调整难度。板材厚度的选择经过了短路电动力校核，在额定短时耐受电流对应的电动力冲击下，支架的变形量控制在弹性变形范围内，不会出现永久变形导致接地开关分合闸位置偏移，保障故障状态下接地回路的可靠导通。

从实际应用场景出发，这类支架不仅用于户内高压开关柜的接地开关装配，在户外柱上断路器、箱式变电站的接地模块中也有同结构的衍生应用，设计时充分考虑了不同安装场景的兼容性：与柜体接触的安装面做了防滑压纹处理，即使在长期振动的工况下也不会出现连接螺栓松动；搭接面的平整度满足电力金具的接触电阻要求，不需要额外加装导电膏也能保证可靠的导电连接。折弯成型的一体结构相比传统的角钢拼接支架，重量降低了30%左右，同时结构刚度提升了近40%，在批量装配时能够显著提升生产效率，减少零件种类，降低仓储与装配的管理成本。

在建模过程中，折弯系数的设置完全匹配常规钣金加工的工艺参数，所有折弯内角、折弯扣除值都按照实际冲压折弯的工艺要求设定，导出的工程图可以直接用于数控冲床、折弯机的加工编程，不需要二次调整工艺参数。开孔的位置尺寸充分考虑了标准紧固件的装配空间，螺栓穿入方向预留了足够的扳手操作空间，不会出现安装时工具无法就位的问题。边缘的毛刺余量在建模时也做了工艺预留，提醒加工环节做好去毛刺处理，避免尖端放电影响高压设备的绝缘性能。
