包装机法兰式加热元件结构设计

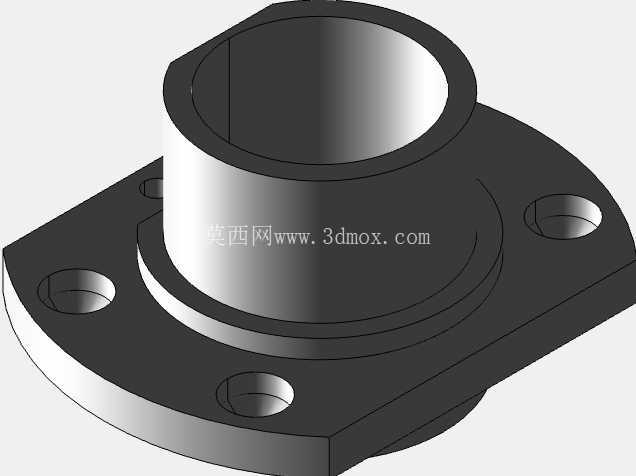

在连续式包装设备的热封、热成型工位中，加热元件的安装同轴度、热传导效率以及长期运行的结构稳定性，直接决定了包装封口的密封性、成型一致性以及设备连续作业的稼动率。这款带方形安装法兰的筒式加热元件，正是针对中小型立式包装机热封工位的安装空间、热传导需求设计的适配部件，区别于常规圆形法兰的加热元件，方形法兰的结构更适配包装机墙板上的铣削安装位，安装时无需额外加工定位止口的避让空间，能直接贴合墙板安装面完成固定。

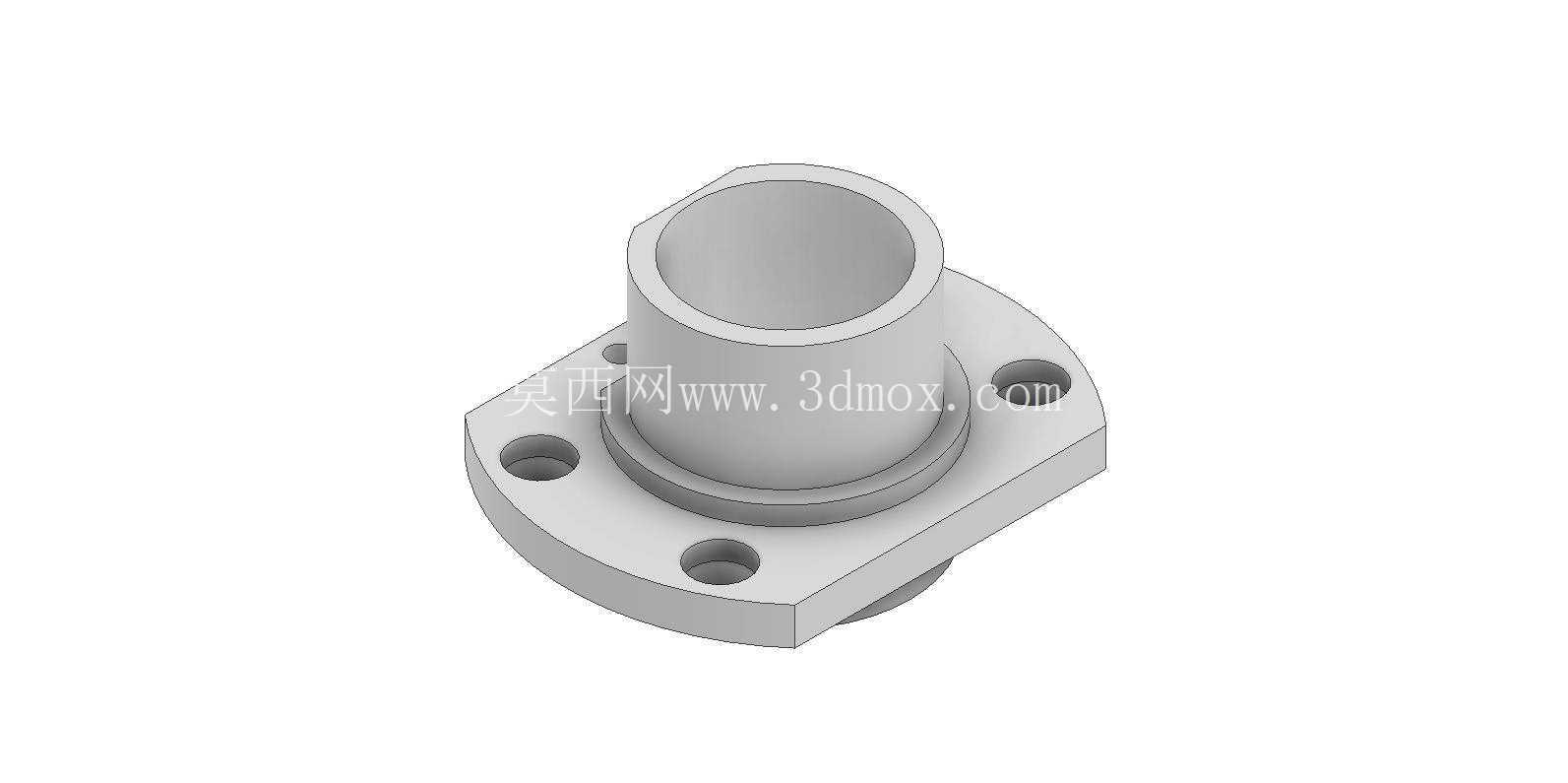

从结构功能来看，元件主体采用阶梯式筒状结构，上部伸出的空心圆柱段为热传导工作端，工作时直接与热封辊或者热封模的内孔配合，将热量均匀传导至热封工作面，空心结构的设计一方面可以降低元件整体重量，减少热封工位往复运动时的惯性负载，另一方面可以预留温度传感器的安装空间，方便实时监测工作端的实际温度，避免温度波动导致的包装材料烫穿或者封合不牢问题。下部的方形安装法兰为核心承载定位结构，法兰上均匀分布四个沉头安装孔，孔位的位置度公差控制在0.05mm以内，安装时通过内六角螺钉直接固定在设备墙板上，法兰与筒身衔接位置设计有一圈环形凸台，凸台的端面与法兰安装面的平行度公差控制在0.02mm，安装时凸台可以嵌入墙板上的预制定位槽内，既可以承担径向定位的作用，避免长期运行后筒身出现径向偏移，又可以在法兰与墙板之间形成密封面，减少热量向墙板侧的传导，降低设备墙板的温升，避免相邻的电气元件受高温影响出现性能衰减。

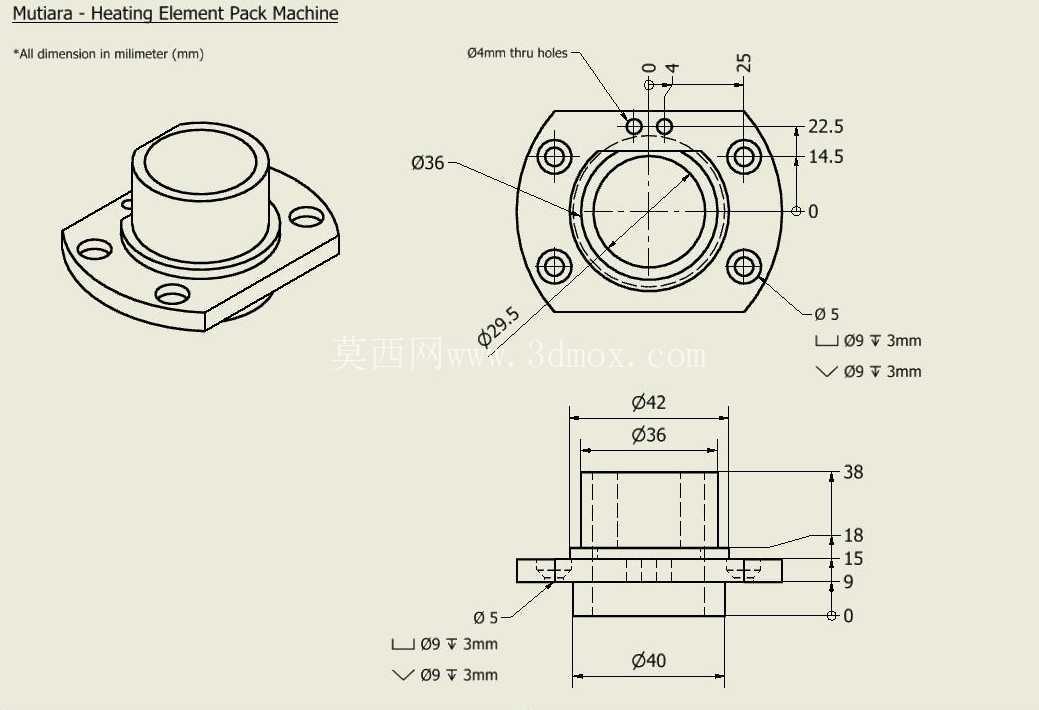

从安装边界尺寸来看，方形法兰的对角安装孔距适配行业内常规中小型包装机的安装孔位标准，法兰厚度控制在8mm，既保证了足够的结构强度，避免安装时螺钉锁紧导致法兰变形，又不会过多占用墙板外侧的安装空间；上部工作端的圆柱外径与常规热封辊的内孔采用间隙配合，配合间隙控制在0.03-0.05mm，既方便拆装更换，又能保证热传导的接触面积，减少空气间隙带来的热阻；筒身总长度根据热封工位的行程空间设计，伸出法兰面的工作端长度刚好覆盖热封辊的有效加热长度，不会出现过长导致的热量浪费，也不会因为过短导致热封辊两端温度不均。

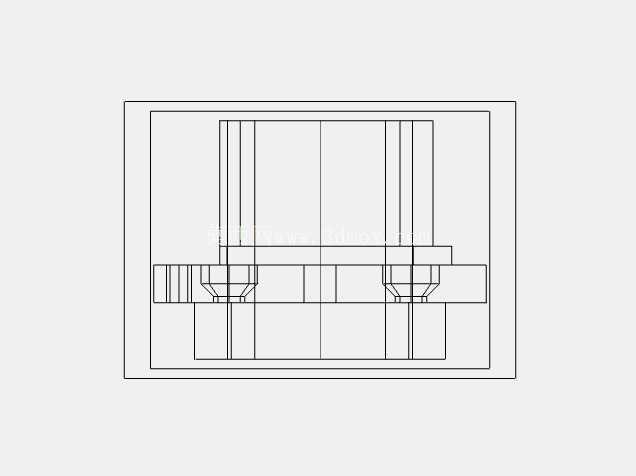

设计过程中需要重点考虑热变形带来的尺寸变化，筒身与法兰采用同系耐热合金材料加工，线膨胀系数一致，长期在200-300℃的工作温度下运行时，不会因为两种材料的热膨胀量差异导致衔接位置出现开裂或者松动；法兰上的沉头孔深度设计时预留了0.5mm的热膨胀余量，避免螺钉锁紧后，元件受热伸长导致螺钉被顶松，同时沉头孔的角度与标准内六角螺钉的头部角度完全匹配，锁紧后螺钉头部完全沉入法兰平面内，不会突出法兰表面干涉其他相邻部件的运动。

在实际设备应用场景中，这类加热元件通常成对安装在立式包装机的纵封、横封工位，工作时通过内部的加热芯产生热量，经筒身传导至热封模具，对复合包装膜进行加热加压封合，稳定的安装结构可以保证热封模具在连续往复运动过程中，加热元件与模具的配合间隙始终保持一致，不会因为设备振动出现接触不良导致的温度波动；同时方形法兰的结构相比传统的圆形法兰，在安装时不需要额外调整周向位置，四个安装孔的对称设计让安装人员可以快速完成对位，缩短设备维护时的更换时间，对于连续生产的包装产线来说，更短的维护停机时间意味着更高的生产效率。

结构细节上，筒身的外圆表面做了精磨处理，表面粗糙度控制在Ra1.6以内，既可以降低与热封辊内孔的装配摩擦力，又可以提高接触面积提升热传导效率；法兰的安装面做了铣削平磨处理，平面度公差控制在0.01mm，安装后与墙板的贴合面间隙小于0.02mm，减少热量通过贴合面的无效散失；筒身与法兰的衔接位置采用圆弧过渡，避免应力集中，在长期冷热交替的工作环境下，不会因为热应力导致衔接位置出现断裂，提升元件的使用寿命。
